JGX-0160D-3.2A Tel ip titreşim izolatörü Temiz oda vakum kullanımı için doğal frekans sıfır dışgazlama optimize

JGX-0160D-3.2A Tüm-Metal Kablo İp titreşim izolatörü

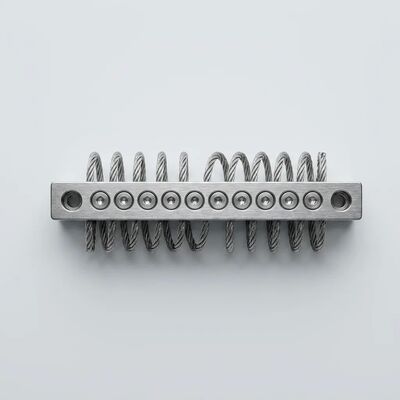

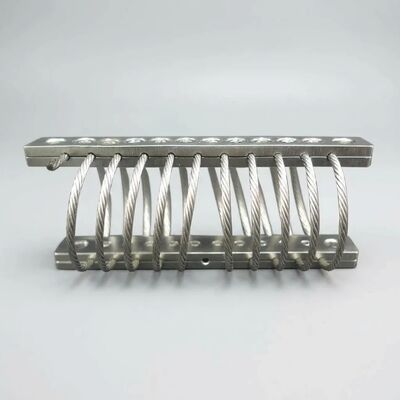

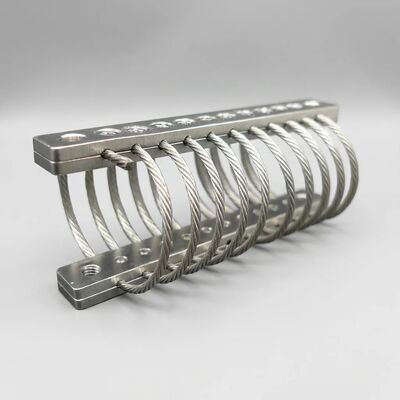

BuJGX-0160D-3.2ABu 10 döngülü kompakt tel ip izoleatörü, elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli,1,6 mm paslanmaz çelik 304 kablosundan ve 6061-T6 alüminyum alaşımlı sıkıştırma çubuklarından yapılmış, 0.25 kg pakette 3.2 kg statik yük oranına sahiptir.Tamamen metal yapısı gaz atışını ortadan kaldırır., parçacık dökülmesi ve elastomer montajlara özgü kimyasal sızdırma, temiz oda, vakum odası, yarı iletken ve optik uygulamalar için tercih edilen izolasyon çözümü haline getirir.Xi'an Hoan Mikrodalga Şirketi tarafından üretilmiştir.. Ltd. ISO 9001:2015 kalite yönetimi altında.

Doğal Frekans Optimizasyonu Bilimi

Etkili titreşim yalıtımı temel bir ilişkiye bağlıdır:İzolatörün doğal frekansı, istenen bulaşkanlık azaltımını elde etmek için çalışma ortamının baskın uyarılma frekanslarının altında yeterli bir mesafe ile konumlandırılmalıdır.JGX-0160D-3.2A için, Xi'an Hoan, uygulama mühendisliği sürecinin bir parçası olarak ayrıntılı frekans alanı analizi sağlar:

• Statik Defleksyon Analizi:Desteklenen kütle altında, izolatörün statik eğimi dikey doğal frekansını belirler.Tipik doğal frekanslar 15 ila 25 Hz arasında değişir, yaklaşık olarak 21~35 Hz'den yüksek uyarılma frekansları için izolasyon etkinliği sağlar (geçilebilirlik < 1)
• İletişim eğrisi tahmini:Mühendisler, basınç, kesme ve yuvarlama eksenleri için frekans eğrisine karşı tam güç iletimliliğini hesaplarlar.Aygıtın tüm çalışma hız aralığında izoleasyon hedeflerinin karşılandığını doğrulama imkanı
• Modal Ayrılma Doğrulama:Sistem analizi, izoleatör rezonans bölgesi ile desteklenen ekipmanın yapısal modları ve montaj tabanının rezonans frekansları arasındaki yeterli frekans ayrımını doğruluyor.Eşzamanlı amplifikasyon risklerinin ortadan kaldırılması
• Yük dağılımı modeli:Çoklu yalıtımlı kurulumlar için, her bir JGX-0160D-3'ü sağlayan ekipman ağırlık merkezinin kaydırılmasını hesaba katarak bireysel yalıtım yükü hesaplanır.2A, öngörülebilir doğal frekans davranışı için tasarım yük aralığı içinde çalışır.
• Damping Katkısı:> 15% Coulomb damping oranı, doğal frekansta rezonans amplifikasyonunu hafifçe dondurulmuş yay izolatörleri için 1020* ile karşılaştırıldığında yaklaşık 3 ′4 ′'e sınırlamaktadır.Rezonans bölgesinden geçen çalıştırma ve kapanma geçişleri sırasında bile sağlam bir koruma sağlar

Sıfır Gazlama: Neden Tüm Metal Yapılar Önemlidir

Temiz oda üretiminde ve vakum sistemi uygulamalarında, çevreye giren her malzeme potansiyel bir kirlilik kaynağı haline gelir.Geleneksel titreşim sabitleri, malzeme kompozisyonları nedeniyle önemli bir risk oluşturur:

• Elastomer Dışgazlama Mekanizmleri:Kauçuk ve poliüretan izolatörleri, reaksiyona girmemiş monomerler, plastikizatörler, antioksidanlar ve sertleştirici maddeler de dahil olmak üzere uçucu organik bileşikleri (VOC) sürekli olarak serbest bırakır.Bu uçucu maddeler baz basıncını yükseltir., hassas yüzeyleri kirletebilir ve katalizörleri zehirleyebilir veya çökme kimyasını değiştirebilir.
• Moleküler Film Depozisyonu:Gaz dışı bileşikler optik yüzeylerde yoğunlaşarak, iletimi bozan, dağılmayı artıran ve lazer sistemlerinde, görüntü sensörlerinde kalibrasyonu değiştiren moleküler filmler oluşturur.ve spektroskopik aletler
• Parçacık üretimi:Elastomerler bükülme döngüsü sırasında aşınır, temiz oda parçacık sayımı özelliklerini ihlal eden ve yarı iletken wafer işleminde kusurlara neden olabilecek mikron ve alt mikron parçacıklar serbest bırakır

JGX-0160D-3.2A, malzeme seçimi yoluyla bu arıza modlarını ortadan kaldırır:

• Paslanmaz çelik 304 tel ipi:7*19 iplik yapısı, doğal olarak organik içeriksiz, vakum altında gaz çıkmaz, otoklav dahil olmak üzere tüm yaygın sterilizasyon yöntemleriyle uyumludur (121°C/134°C'de doymuş buhar),Gama radyasyonu, etilen oksit ve hidrojen peroksit plazma
• Alüminyum alaşımı 6061-T6 Bağlama Çubukları:Düzgün yüzey oksit tabakası olan dövme alüminyum, organik kaplamalar veya işlemler gerekmez, anodizasyon seçenekleri (beyaz veya sert) sıfır organik kalıntı üreten organik olmayan elektrolitik süreçleri kullanır
• Yapıştırıcı ve yağlama yok:Tel ipleri çubuklar arasında mekanik olarak sıkıştırılır. Üretimin herhangi bir aşamasında bağlayıcı maddeler, iplik kilitleme bileşikleri veya montaj yağlayıcıları kullanılmamaktadır.

Temiz oda ve vakum uyumluluğu doğrulama

Kesintisiz Mühendislik Entegrasyonu Desteği

Xi'an Hoan, JGX-0160D-3.2A'nın özel uygulamanızda optimal performans göstermesini sağlamak için uçtan uca tasarım entegrasyon hizmetleri sunar:

• İlk tasarım incelemesi:Mühendislerimiz en uygun izolatör konfigürasyonunu ve miktarını önermek için ekipman özelliklerini, titreşim ortamı karakterize etme verilerini ve izolasyon performans hedeflerini gözden geçirir.
• CAD modeli erişimi:Step, IGES ve büyük yerli CAD formatlarında (SolidWorks, Inventor, CATIA, Creo) müdahale kontrolü ve montaj belgesi için doğru geometri ile sağlanan ayrıntılı 3B modeller
• Montaj yapılandırma kütüphanesi:Temel montaj, yan montaj ve 45 derecelik sıkıştırma yönelimleri için mevcut modeller; standart olmayan montaj arayüzleri için özel çubuk geometrileri geliştirilebilir
• Performans Belgeleri:Her uygulama, öngörülen iletimlilik eğreleri, doğal frekans analizi, statik yük doğrulama ve önerilen kurulum tork değerleri içeren bir teknik rapor alır.
• Prototip ve Test Destek:Seri üretimi taahhüdünden önce uygunluk kontrolü ve in situ performans doğrulama için mevcut yapılandırılmış prototip birimler

Teknik özellikler

Temel Özellikler

• % 100 metal yapısı:Sıfır organik madde, sıfır gaz atışı, sıfır parçacık üretimi
• Hiç ürkütücü ya da yaşlanma yok:Mekanik özellikler ekipman ömrü boyunca sabit
• Frekansdan bağımsız damping:>15% damping sub-Hertz'den kilohertz aralığına kadar sürdürülür
• Tüm eksenler için yalıtım:Tek kompakt birimden aynı anda sıkıştırma, kesme ve yuvarlama konusunda etkili
• Çevre bağışıklığı:Kimyasallar, deniz suyu, ozon, UV, nem, tuz püskürtmesi ile etkilenmez
• Sterilize edilebilir:Otoklav, gama, EtO ve H2O2 plazma sterilizasyonu ile uyumludur
• UHV uyumlu:Sanal sızıntı veya kirlenme riski olmadan ultra yüksek vakum ortamları için uygundur
• Bakımsız:Kontrol, yağlama, ayarlama veya planlı değiştirme gerekmez

Sektörler Arasındaki Uygulama Örnekleri

Xi'an Hoan Mikrodalga Şirketi Ltd hakkında.

2005 yılında Çin'in Xi'an şehrinde kurulan Xi'an Hoan, 500'den fazla çalışanı ve 100'den fazla kişilik bir mühendislik departmanı ile titreşim yalıtım ürünlerinin önde gelen bir üreticisi haline geldi.2015 sertifikalı tesis tel ip izoleörleri üretiyor, titreşim montajları, sürtünme amortisörleri, şok amortizörleri ve LC filtreleri, yarı iletken üretimi, hassas optik, endüstriyel otomasyon, deniz mühendisliği,Güç üretimiXi'an Hoan, 25'ten fazla ülkedeki müşterileri ile özel yalıtım çözümleri sunmak için uygulama özel mühendislik desteği ile üretim ölçeğini birleştirir.

Bugün başvuru ekibimizle iletişime geçinTemiz oda, vakum veya hassas enstrümantasyon yalıtım gereksinimlerinizi tartışmak veya JGX-0160D-3 için 3 boyutlu CAD modelleri ve doğal frekans analizi istemek için.Özel başvurunuzda 2A.
