JGX-0240D-6.3A Tel ip titreşim izolatörü Yüksek yorgunluk ömrü Çift modlu operasyon Geçiş Koruması Doğrusal olmayan dampalama

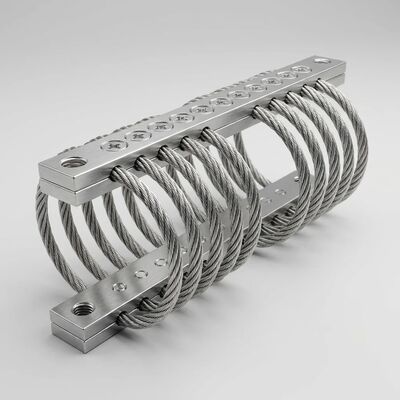

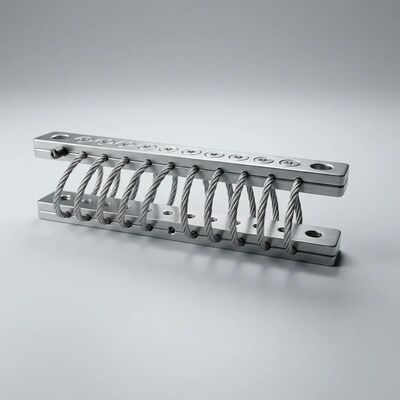

JGX-0240D-6.3A Tel ip titreşim yalıtıcısı

BuJGX-0240D-6.3AXi'an Hoan'ın JGX-0240 serisindeki orta sınıf tel ip titreşim izolatörünü temsil eder, 2,4 mm çapında paslanmaz çelik 304 kablosu kullanır ve ince bir 10 döngü geometrisinde düzenlenir ve 6.Birim başına 3 kg statik yükKompakt bir 0.45 kg kendi ağırlığı ile, bu izolatör, endüstriyel ekipman korumasındaki üç kritik gereksinimi karşılamak için ilk ilkelerden tasarlanmıştır:Metallürjik olarak garantili yüksek yorgunluk ömrü24/24 sürekli görev yapan makineler için,Entegre çift modlu korumaAyrı operasyonel ve geçiş yalıtım sistemlerinin gerekliliğini ortadan kaldıran vedoğrusal olmayan ilerici dümplemesiISO 9001:2015 sertifikalı üretim, partiden partiye tutarlılığı sağlar.

Sonsuz Yorgunluk Hayatının Metalürjisi

Mekanik bileşenlerdeki yorgunluk arızası iyi tanımlanmış ilkelere göre gerçekleşir: döngüsel stres amplitudü, orta stres seviyesi, malzeme dayanıklılık sınırı,ve stres konsantrasyon faktörleri, bir bileşen sonunda başarısız olup olmayacağını veya süresiz olarak hayatta kalacağını birlikte belirler.JGX-0240D-6.3A'nın tel halat tasarımı, sınırsız kullanım ömrü için bu ilkeleri kullanır:

• Dayanıklılık sınırı altında:Austenitik paslanmaz çelikler, gerçek bir yorgunluk dayanıklılık sınırını ̇ döngü sayısına bakılmaksızın yorgunluk başarısızlığının meydana gelmediği bir gerginlik genişliğini gösterir.7*19 iplik yapısında bulunan 133 tekil telin her biri, nominal yük koşullarında bu eşiğin altındaki bir gerginlik seviyesinde çalışır.Bu, her döngüde polimer zincir bölünmesinin biriktirildiği elastomer montajlardan temelde farklıdır.Sonraki başarısızlığı garanti etmek
• Dağıtılmış Basınç Mimarlığı:İzolatör saptırıldığında, bükme eğriliği 10 tel iplik halkası boyunca dağıtılır. Her halkası içinde, 7*19 iplik geometri, bükülmeyi 7 dış iplik boyunca daha da dağıtır.Her biri 19 ayrı telden oluşurBu çok seviyeli yük paylaşımı, daha basit yay veya elastomer tasarımlarında yorgunluk çatlaklarına yol açan stres konsantrasyonlarını ortadan kaldırır.
• Sıkıntıya dayanıklılık:Dökme sağlayan iplikçikler arasındaki sürtünme de potansiyel bir rahatsızlık sorunu ortaya çıkar.Tekrarlanan mikro kayma koşullarında kendi kendine sınırlayan oksit glaziBu tribolojik katman, etkili bir dondurma için gerekli olan sürtünme katsayısını korurken altta yatan metali korur.Kötü eşleşen kaydırma çiftlerinde görülen ilerleyici malzeme kaybı olmadan
• Çevre hızlandırması yok:Çoğu mühendislik alaşımında yorgunluk çatlak büyümesi koroziv ortamlar (korrozyon yorgunluğu) tarafından hızlandırılır.3A'nın paslanmaz çelik 304 yapısı tüm normal endüstriyel ortamlarda bu hızlanma mekanizmasına karşı bağışık.Laboratuvar havasında ölçülen yorgunluk performansı, izoleatörün tüm ömrü boyunca kurulu performansı temsil eder.

Çift Modlu Koruma: Ulaşım-Operasyona Karşı Kompromis'i Yok Etmek

Geleneksel ekipman yalıtım stratejileri genellikle operasyonel bir çatışma yaratır: yumuşak destekler çalışma sırasında titreşim yalıtımını optimize eder, ancak nakliye sırasında aşırı harekete izin verir,sert montajlar geçiş şoklarına karşı korur, ancak hizmet sırasında zayıf titreşim hafifletme sağlarkenJGX-0240D-6.3A bunu kendi mekanik özellikleriyle çözüyor:

• Çalışma Modu:Normal titreşim amplitudaları altında (± 2 ± 5 mm), tel iplik döngüleri, dallar arası sürtünmenin %15'in üzerinde tutarlı bir amortizasyon sağladığı düşük sertlik rejiminde çalışır.İzolatörün doğal frekansı 12~20 Hz (yük bağımlı) tipik makine uyarı frekanslarının altında konumlandırılmıştır, sürekli çalışma sırasında etkili izolasyon için <1 iletimlilik sağlar
• Transit Modu (Automatik):Taşıma şokuna özgü daha büyük yer değiştirmelerine maruz kaldıklarında (± 815 mm), tel halat geometri geçişleri, ilerici sertlik bölgesine geçer.Etkili yay hızı doğrusal olarak artmıyor, toplam hareketin sınırlanması ve aynı zamanda Coulomb amortizasyon kuvvetinin arttırılması. Daha büyük hareketler orantılı olarak daha fazla sürtünme yaratır.ve ray şokları, en alt noktaya çıkmadan ve herhangi bir manuel yapılandırma değişikliğine gerek kalmadan
• Kesintisiz Geçiş:Modlar arasında ayrık bir geçiş noktası yoktur. Sertlik ve amortizasyon özellikleri, hareket amplitudesine göre sürekli değişir, bu da pürüzsüz,Tüm işletme ve transit koşullarında öngörülebilir davranışEkipman tasarımcılarının, hem mekanik tasarımı hem de kurulum/komisyonlama iş akışını basitleştiren ayrı operasyonel ve transit yalıtım sistemleri belirlemelerine gerek yoktur.
• Kurulum Basitleştirme:JGX-0240D-6.3A her zaman her iki modda da aktif olduğu için, nakliye sonrası çıkarılacak kilitleme vidaları yok, atılacak geçiş destekleri yok,ve unutulmuş gemi kısıtlamalarından kaynaklanan ekipman hasarının riski yoktur.Fabrikada kurulan izolatörler, ekipmanları nakliye, taşıma, kurulum, devreye sokma ve tüm kullanım ömrü boyunca korur.

Doğrusal olmayan dampalama mekaniği: Altta kalmanın önlenmesi

Doğrusal titreşim izolatörlerinin iyi bilinen bir zayıflığı vardır: uyarılma tasarım amplitudunu aştığında, izolatör mekanik sınırına doğru eğilir ve hareket duruma çarpır.Bir şok darbesini doğrudan korunan ekipmana iletenJGX-0240D-6.3A, geometriyle yönetilen doğrusal olmayanlık sayesinde bu arıza modunu ortadan kaldırır:

• Geometrik sertleştirme:Kablo halkası en fazla yer değiştirme yönüne doğru eğildiğinde, kablo geometrisinde etkili sertliği artıran değişiklikler olur.ve kablo boyunca yük yolu daha doğrudan olurBu geometrik etki, sert mekanik bir sınırı yaklaştıran, ancak ulaşmayan, pürüzsüz bir şekilde artan bir kuvvet-yer değiştirme eğrisi üretir.
• Amplituba oranlı enerji dağılımı:Coulomb sürtünme kuvveti kaydırıcı yüzeyler arasındaki normal kuvvete orantılıdır.sürtünme kuvvetini arttırmak ve dolayısıyla döngü başına dağılmış enerjiAşırı şok koşullarında anlık amortizasyon oranı %25'i aştığından, normal titreşim amplitudları altında nominal %15'e kıyasla %25'i aştığından emin olmak gerekir.
• Kendini Merkezleyen Elastik İyileşme:Herhangi bir bükülme olayından sonra, tel ipinin esnek gerim enerjisi izolatörü tam olarak nötr konumuna döndürür.ve bir şok olayından sonra manuel yeniden merkezleme gerektirmezBu kendi kendine merkezleşen davranış kablonun metalik yay özelliklerine özgüdür.

JGX-0240D-6.3A Teknik özellikler

Çubukları sıkıştırmak için yüzey işleme seçenekleri

• Beyaz Anodizasyon (Standard):Elektrolitik alüminyum oksit tabakası, 5 ̊15 μm kalınlığında, elektrikle iletken olmayan, doğal metal görünümlü.
• Sert Anodizasyon (Fahşiye):Derin oksit tabakası, kalınlığı 2550 μm, yüzey sertliği önemli ölçüde arttı (400 500 HV). abrasif ortamlar, açık hava tesisatları için seçilmiştir.veya montaj arayüzlerinde daha fazla mekanik dayanıklılık gerektiren uygulamalar
• Paslanmaz çelik sıkıştırma çubukları (ihtiyaçlı):Deniz sıçrama bölgeleri, kimyasal tesis atmosferleri veya gıda sınıfı yıkama ortamları için tam paslanmaz yapı. ASTM A967'ye göre pasifleştirilmiş

Performans Özellikleri Özetleri

• Metallürjik olarak sınırsız yorgunluk ömrü
• Her zaman aktif olan çift modlu koruma, mod değiştirme, kilitleme donanımı, nakliye özel prosedürleri yok
• Doğrusal olmayan ilerleyici dümplemesi ️ harici engel veya seyahat durakları olmadan yerleşik aşırı yük koruması
• Sıfır sürünme ve sıfır yaşlanma ️ viskoelastik gevşeme, oksidatif sertleşme yok, kalıcı özellikler
• Tüm eksen yalıtımı
• Çevreye karşı dirençli yapılar: Kimyasal maddeler, deniz suyu, ozon, UV, nem, tuz püskürtmesi ile etkilenmez
• Geniş sıcaklık kapasitesi ️ -40°C'den +200°C'ye kadar derecelerini düşürmeden tam performans
• Bakımsız işletme ️ denetim programı, yağlama, parça değiştirme yok

Endüstri Uygulama Örnekleri

Xi'an Hoan Mikrodalga Şirketi Ltd hakkında.

Merkezi Çin'in Xi'an şehrinde ve 2005'ten beri faaliyet gösteren Xi'an Hoan, titreşim yalıtımı ve enerji emici ürünlerin uzmanlaşmış bir üreticisi olarak kendini kurdu.2015 sertifikalı tesis 500'den fazla personel istihdam ediyorVibrasyon analizi, malzeme mühendisliği ve ürün geliştirmeye odaklanan 100'den fazla uzmandan oluşan bir mühendislik departmanı da dahil.Xi'an Hoan'ın ürün yelpazesi, tel ip izolatörlerini kapsar, titreşim montajları, sürtünme amortisörleri, şok emici ve LC filtreleri, fabrika otomasyonu, deniz mühendisliği, enerji üretimi, demiryolu sistemleri, bina hizmetleri,ve dünya çapında 25'ten fazla ülkede hassas enstrümanlama.

Mühendislik departmanımızla bugün iletişime geçin.Sürekli görev titreşim izolasyon uygulamanızı tartışmak, yorgunluk performans belgeleri talep etmek veya JGX-0240D-6'nın prototip değerlendirmesini düzenlemek için.Özel çalışma koşullarınız altında 3A.
