JGX-0400D-26A Tel Halat Titreşim İzolatörü Ön Gerilmeli Üniforma Toplu Tutarlılık Elektrik Topraklama EMI Koruma

JGX-0400D-26A Tel Halat Titreşim İzolatörü - Entegre Topraklama Yoluyla Fabrikada Ön Gerilmeli

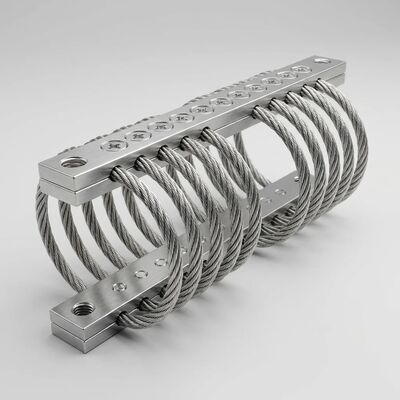

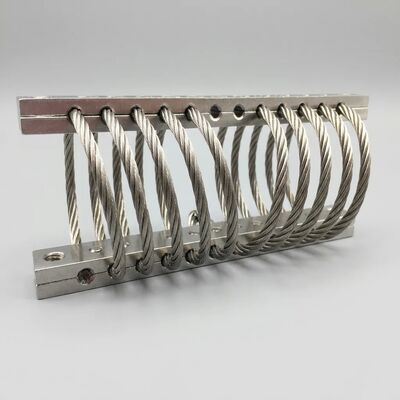

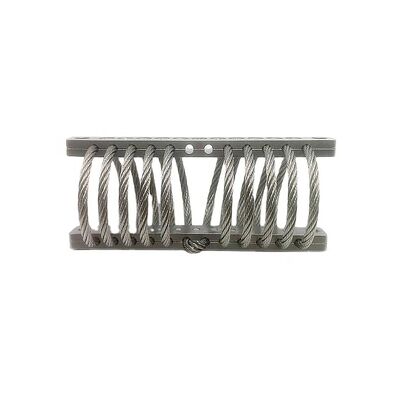

JGX-0400D-26Aüzerine inşa edilmiş, orta ila ağır yük taşıma kapasiteli tel halat titreşim yalıtıcısıdır.4,0 mm çaplı Paslanmaz Çelik 304 kablo çekirdeği8 döngülü simetrik düzenlemede, fabrika tarafından derecelendirilmiştirMontaj başına 26 kg'a kadar statik yük. Her döngü kesiti, CNC ile işlenmiş alüminyum alaşım çubuklar arasına sıkıştırılmış, 7*19 şerit konfigürasyonunda 133 ayrı tel içerir. Bu modelin belirleyici özelliği,%100 fabrika öngerilme protokolü: Her ünite, son incelemeden önce %150 nominal kapasitede 100'den fazla yük ters çevrilme işlemine tabi tutulur, böylece çok telli kablo yapısı sabit çalışma geometrisine kalıcı olarak oturtulur. Bu, kalibre edilmemiş tel halat montajlarında yaygın olan sahadaki yerleşme süresini ortadan kaldırır ve ayrı üretim partilerinden çekilen herhangi iki ünitenin teslim edilmesini garanti eder.aynı dinamik yanıt. Ek olarak tamamen metal yapı, kasadan tabana elektrik sürekliliğini korur; bu, titreşim yalıtımlı arayüzler arasında birleşik bir toprak referansı sağlaması gereken elektronik ekipman muhafazaları için kritik bir husustur.

Ön Gerilmeli Üretim ve Tekdüzen Parti Tutarlılığı

Tel halat izolatörleri, enerji dağıtımı için halatlar arası Coulomb sürtünmesine dayanır. Yeni monte edildiğinde, her 7*19 tel içindeki ayrı teller henüz denge oturma konumlarını bulmamıştır; mikro boşluklar ve eşit olmayan temas basıncı dağılımları, ilk birkaç yüz çalışma döngüsünün sergilenmesine neden olursürüklenme sertliği ve değişken sönümleme. JGX-0400D-26A bunu kaynağında çözer:

• Fabrika Ön Yükleme Protokolü:Her bir izolatör, bir servo-hidrolik test tertibatına monte edilir ve nominal yükün yaklaşık %150'sine karşılık gelen, maksimum nominal sapmanın ±%60'ında minimum 100 sinüzoidal yer değiştirme döngüsüne tabi tutulur. Bu kontrollü aşırı yükleme, her tel demetini kendi stabil tribolojik temas durumuna zorlar; bu, haftalarca süren saha çalışmasından sonra eninde sonunda ulaşacağı, ancak laboratuvar kontrolü altında dakikalar içinde ulaşılan durumun aynısıdır.
• Döngü Sonrası Boyutsal Kapı:Ön gerilimden sonra her ünite, serbest yükseklik, döngü simetrisi ve montaj çubuğu düzlemselliğinin ana referans değerlerine göre doğrulandığı bir koordinat ölçüm incelemesinden geçer. Kabul penceresi tüm kritik boyutlarda ±0,3 mm'dir. Tolerans dışındaki birimler ya geri dönüştürülür ya da hurdaya çıkarılır; hiçbir zaman envantere ulaşmazlar
• İstatistiksel Toplu Doğrulama:100 ünitelik her üretim partisinden, 5 izolatörden oluşan rastgele bir örnek, kontrollü bir çalkalayıcı masasında tam dinamik karakterizasyona tabi tutulur. Doğal frekans (hedef 6–12 Hz, yüke bağlı), sönümleme oranı (minimum %15) ve rezonansta iletilebilirlik ölçülür ve kaydedilir. Numuneler arasındaki değişim katsayısı %3'ün altında tutularak ekipman tasarımcılarının saha performansının aynı olacağından emin olarak tek bir parça numarası belirtmesine olanak sağlanır
• Bireysel İzlenebilirlik:Her izolatör, özel ön gerilim döngüsü verilerine ve boyutsal denetim kaydına bağlanan, lazerle kazınmış bir parti kodu alır. Düzenlemeye tabi sektörlerdeki müşteriler için bu tam izlenebilirlik, denetim gereksinimlerini ve arıza analizi protokollerini destekler

Doğal Elektrik Topraklama ve EMI/RFI Ekranlama Entegrasyonu

Elektronik ekipmanın ambalajlanması kalıcı bir çatışmaya neden olur: Titreşim yalıtımı, ekipmanın şasisi ile montaj yapısı arasında mekanik ayırma gerektirir, ancak elektromanyetik uyumluluk, aynı iki yüzey arasında sürekli, düşük empedanslı bir toprak referansı gerektirir. Elastomerik izolatörler, ilave parçalar, işçilik ve olası arıza modları eklenerek özel topraklama şeritleriyle köprülenmesi gereken açık bir devre oluşturur. JGX-0400D-26A, tamamen metal mimarisiyle bu sorunu çözüyor:

• İletken Mekanik Yol:Paslanmaz Çelik 304 tel halat, hem üst hem de alt montaj arayüzlerinde alüminyum sıkıştırma çubukları ile doğrudan metalden metale teması korur. Paslanmaz çeliğin toplu direnci (yaklaşık 7,2*10⁻⁷ Ω·m), birincil arıza akımı iletkeni olarak bu yolun kapasitesini sınırlandırırken, anahtarlama gürültüsünü kapasitif olarak hassas analog ön uçlara ve ADC giriş aşamalarına bağlayan kayan zemin koşullarını önlemek için yeterli süreklilikten fazlasını sağlar.
• EMI Conta İniş Yüzeyi:Her bir sıkıştırma çubuğunun düz, işlenmiş yüzeyi, iletken EMI contaları (örgü tel örgü, parmak stoku veya iletken elastomer profiller) için ideal bir montaj düzlemi sağlar. Conta, izolasyon çubuğu ile mahfaza duvarı arasında sıkışarak, aksi takdirde izolasyon arayüzü boyunca fiziksel boşluk nedeniyle bozulacak olan Faraday kafesi sürekliliğini korur. Ayrı bir bağlantı köprüsüne gerek yoktur
• Galvanik Uyumluluk:Paslanmaz çelik-alüminyum malzeme çifti, serbest demiri tel yüzeylerinden uzaklaştıran elektro-parlatılmış yüzey kaplamasıyla birleştiğinde, tüm normal endüstriyel ve deniz atmosferi koşullarında galvanik korozyona karşı direnç gösterir. Süreklilik yerine tam elektriksel izolasyon gerektiren uygulamalar için sıkıştırma çubukları sert anotlamayla belirtilebilir; özel topraklama stratejinizi görüşmek için uygulama ekibimizle iletişime geçin

Isıl İletkenlik ve Sıfır Isı Yaşlandırması

Sıcaklık, polimer bozunmasının baskın hızlandırıcısıdır. Arrhenius ilişkisi, her 10°C'lik artışın elastomerlerdeki termo-oksidatif yaşlanma oranını yaklaşık iki katına çıkardığını belirtir. Pratik anlamda, 25°C'de 5 yıl dayanacak bir lastik takoz, 85°C'de 6 aydan daha kısa sürede arızalanabilir; bu sıcaklık, endüstriyel makine muhafazaları, güneş ışığına maruz kalan dış mekan kabinleri ve motora bitişik bölmelerin içinde kolayca erişilir. JGX-0400D-26A yapısal olarak bu arıza modunu kaldıramaz:

• Metalik Termal Yol:Paslanmaz Çelik 304, yaklaşık 16 W/m·K'lik termal iletkenlik sergiler. Alüminyum (205 W/m·K) veya bakır (401 W/m·K) ile karşılaştırıldığında mütevazı olsa da, bu yine de dolgulu kauçuk bileşiklerin tipik 0,1-0,3 W/m·K değerinden iki kat daha yüksektir. Tel halatın çekirdeği dağıtılmış bir termal köprü görevi görür ve ısıyı arayüzde hapsetmek yerine ekipman montaj flanşından taban yapısına iletir.
• Tam Aralık Kararlılığı:İzolatörün nominal çalışma zarfı, değer kaybı olmadan sürekli olarak -40°C ile +200°C arasındadır. Tüm bu aralıkta dinamik sertlik değişimi %8'den azdır; bu durum tamamen paslanmaz çeliğin elastik modülünün sıcaklığa olan küçük bağımlılığına atfedilebilir. Karşılaştırıldığında, tipik bir doğal kauçuk bileşiği 25°C'den -30°C'ye soğutulduğunda %300-500 oranında sertleşir.
• Polimer Bozunma Yolları Yok:Oksitlenecek karbon-karbon çift bağları, taşınacak plastikleştirici moleküller, termal stres altında yeniden düzenlenecek çapraz bağlı sülfür köprüleri yoktur. Paslanmaz çelik yüzeyindeki krom oksit pasif tabakası termodinamik olarak stabildir ve 2-5 nm kalınlıkta kendi kendini sınırlar. 150°C'de on yıl boyunca sürekli çalışmanın ardından izolatörün mekanik özellikleri, üretildiği haliyle ayırt edilemez.

JGX-0400D-26A Teknik Veriler

Uygulama Ortamları

• Telekomünikasyon baz istasyonu uzak radyo üniteleri ve güç dağıtımı
• Yenilenebilir enerji invertör kabinleri ve akü depolama muhafazaları
• Endüstriyel değişken frekanslı sürücü panelleri ve motor kontrol merkezleri
• Demiryolu sinyalizasyon ekipmanı evleri ve platform bilgi ekranları
• Deniz köprüsü elektronik konsolları ve navigasyon işlemci rafları
• Laboratuvar analitik cihazları ve hassas ölçüm sistemleri

WNRLN Mühendislik Desteği

WNRLN, JGX-0400D-26A'yı şu şekilde üretmektedir:ISO 9001:2015sertifikalı kalite sistemleri. Her gönderi toplu test özeti belgelerini içerir. Uygulama mühendisliği ekibimiz ücretsiz montaj konfigürasyonu incelemesi sunar; ekipmanınızın kütlesini, ağırlık merkezi koordinatlarını, mevcut montaj noktalarını ve titreşim ortamı profilini bize gönderin; biz de iki iş günü içinde tahmini iletilebilirlik eğrileriyle birlikte önerilen izolatör seçimini size göndereceğiz.Bugün bizimle iletişime geçinproje gereksinimlerinizi tartışmak veya değerlendirme örnekleri istemek için.
