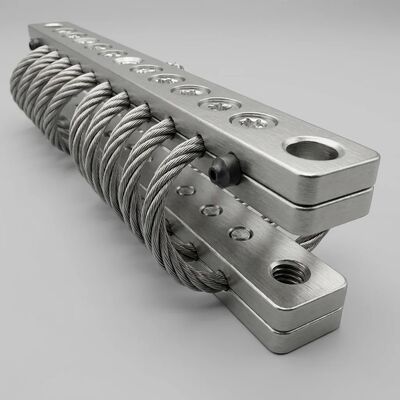

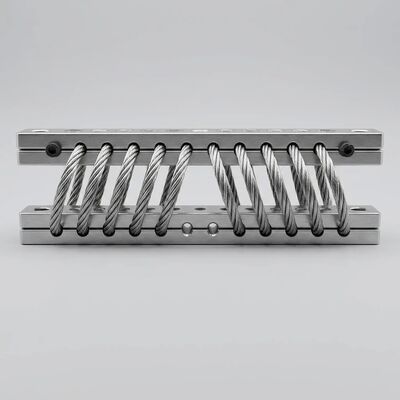

JGX-0480D-61A Sismik koruma için paslanmaz çelik tel ipi titreşim izolatörü

Name: JGX-0480D-61A Sismik koruma için paslanmaz çelik tel ipi titreşim izolatörü
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

Marka Adı:	Hoan
Model Numarası:	JGX-0480D-61A
Adedi:	10 adet
Ödeme Koşulları:	L/C,D/A,D/P,T/T,Western Union

Detay Bilgisi

Ürün Tanımı

Detay Bilgisi

Menşe yeri:

Şaanksi, Çin

Sertifika:

ISO 9001:2015, CE, RoHS

Modeli:

JGX-0480D-61A

Malzeme:

Paslanmaz çelik 304/316

Tel ip çapı:

4,8 mm

İplik sayısı:

7x19 yapısı

Yük aralığı:

Montaj başına 0,45 - 61 kg

Doğal frekans:

5-8Hz

Çalışma Sıcaklığı:

-40 ° C ila +150 ° C

Sönümleme tipi:

Teller Arası Mikro Sürtünme

Yıkama Derecesi:

Yüksek Basınç / Kostik Güvenliği

Sismik Sertifikasyon:

IBC / ASCE 7 Uyumlu

Montaj Tipi:

Çok Noktalı Dizi Uyumlu

Başvuru:

HVAC, Jeneratörler, Pompalar, Sismik Destekler

Vurgulamak:

Mikro sürtünme dengeleme teknolojisi

Yüksek Basınçlı Yıkama Kaustik Güvenli İzolatör

Sertifikalı Sismik Deprem Koruma Dağı

Ürün Tanımı

JGX-0480D-61A — Hassas Halat Titreşim İzolatörü

Hatlar arası mikro sürtünme sönümleme teknolojisiyle tasarlanan JGX-0480D-61A, zorlu ortamlarda çalışan endüstriyel ekipmanlar için bakım gerektirmeyen titreşim azaltma sağlar. Tamamen paslanmaz çelik yapı, tüm hizmet ömrü boyunca korozyona karşı dayanıklılık sağlar.

Hatlar Arası Mikro Sürtünme Sönümleme Nasıl Çalışır?

JGX-0480D-61A'nın merkezinde, çok sayıda yüksek gerilimli paslanmaz çelik telden üretilen sarmal bir tel halat elemanı bulunur. Mekanik titreşim montaj parçasından iletildiğinde, tek tek teller mikroskobik seviyede birbirlerine doğru kayar. BuCoulomb (kuru sürtünme) sönümlememekanizma, hidrolik sıvılara, elastomerik bileşenlere veya aktif kontrol sistemlerine ihtiyaç duymadan kinetik enerjiyi düşük dereceli termal enerjiye dönüştürür.

Sönümleme performansını üç faktör tanımlar:

İplik Sayısı ve Döşeme Geometrisi:7*19 tel halat yapısı, birim uzunluk başına halatlar arası temas noktalarını en üst düzeye çıkararak farklı titreşim genliklerinde etkinleşen binlerce mikro sürtünme arayüzü oluşturur.
Tel Yüzey Kaplaması:Kontrollü bir pasivasyon işlemi, çalışma sıcaklığı aralığında tutarlı Coulomb sürtünme katsayıları için gerekli olan çekilmiş paslanmaz çelik telin doğal mikro pürüzlülüğünü korur.
Helisel Ön Yükleme:Sıkıştırma çubuğu geometrisi, halat helezonuna kalibre edilmiş bir ön sıkıştırma uygulayarak temel statik sertliği ayarlar ve sönümleme eşiğinin düşük uyarım seviyelerinde devreye girmesini sağlar.

Sıvı sızıntısı ve sıcaklığa bağlı viskozite değişimlerinden muzdarip viskoz damperlerin aksine, JGX-0480D-61A'daki tamamen metal sönümleme sistemi,-70°C ila +260°Cve tasarım ömrü boyunca sıfır bakım gerektirir.

Malzeme Seçimi ve Korozyon Koruması

JGX-0480D-61A,AISI 304 paslanmaz çelikstandart olarakAISI316LKlor bakımından zengin ve deniz atmosferindeki kurulumlar için mevcuttur. Her metalik bileşen (tel halat, sıkıştırma çubukları, montaj braketleri ve bağlantı elemanları) galvanik korozyon riskini ortadan kaldırmak için aynı malzeme kalitesini paylaşır.

Bileşen	Standart Sınıf	İsteğe Bağlı Sınıf	Yüzey İşlemi
Tel Halat Helezonu	AISI304	AISI316L	Pasifleştirilmiş ve Elektropolisajlı
Sıkıştırma Çubukları	AISI304	AISI316L	Pasifleştirilmiş
Montaj Tabanı	AISI304	AISI316L	Pasifleştirilmiş
Bağlantı Elemanları	A2-70 SS	A4-80 SS	Pasifleştirilmiş

Bu malzeme stratejisi JGX-0480D-61A'nın dayanabilmesini sağlaryüksek basınçlı yıkama protokolleriGıda işleme, ilaç ve yarı iletken üretim temiz odalarında yaygındır. Yaygın kostik temizleme maddelerine (%5'e kadar sodyum hidroksit çözeltileri, kuaterner amonyum dezenfektanları) ve oksitleyici dezenfektanlara (perasetik asit, hidrojen peroksit buharı) maruz kalma, yapısal bütünlükten veya sönümleme performansından ödün vermez.

Yeterlilik Testi ve Sertifikasyon Çerçevesi

Her JGX-0480D-61A üretim partisi, çok noktalı bir doğrulama protokolünden geçer:

Statik Yük-Sapma Eğrisi:Sıkıştırma, kesme ve 45° bağlantılı modlarda %0'dan %150'ye kadar nominal yükte kuvvet-yer değiştirme grafiği. Sertlik doğrusallığı ana referans eğrilerine göre kontrol edilir.
Dinamik İletilebilirlik Taraması:0,5g girişte 3 Hz'den 200 Hz'ye sinüs süpürme uyarımı. İletilebilirlik zirvesi ve izolasyon verimliliği 10 temel frekans noktasında kaydedildi.
Sönümleme Karakterizasyonu:Eşdeğer viskoz sönümleme oranını hesaplamak için her rezonans zirvesine yarım güç bant genişliği yöntemi uygulandı (hedef: 0,10–0,20).
Tuz Püskürtme Maruziyeti:ASTM B117 nötr tuz spreyi AISI 304'te 500 saat, AISI 316L'de 1000+ saat — kırmızı pas yok, çukurlaşma derinliği 0,05 mm'nin altında.
Döngüsel Dayanıklılık:5 Hz'de ±%100 nominal sapmada 10⁶ döngü. Sertlik kayması başlangıç değerinin ±%10'u dahilinde kalmalıdır; tel kırılmasına veya tel ayrılmasına izin verilmez.

Sertifikalar:ISO 9001:2015 kalite yönetim sistemi. CE işareti (AB Makine Direktifi 2006/42/EC) ve RoHS (2011/65/EU) için ürün uyumluluk belgeleri mevcuttur. Proje talebi üzerine IBC 2024 ve ASCE 7-22'ye göre sismik yeterlilik testleri mevcuttur.

Teknik Veri Sayfası

Parametre	Şartname
Modeli	JGX-0480D-61A
Tel Halat Çapı	4,8 mm
Sahil İnşaatı	7 * 19 (7 tel, her biri 19 tel)
Malzeme (Standart)	AISI 304 Paslanmaz Çelik
Malzeme (İsteğe bağlı)	AISI 316L Paslanmaz Çelik
Nominal Statik Yük (Sıkıştırma)	Montaj başına 0,45 – 61 kg
Nominal Statik Yük (45° Montaj)	Montaj başına 0,30 – 45 kg
Nominal Statik Yük (Yanal)	Montaj başına 0,20 – 30 kg
Doğal Frekans (Nominal Yükte)	6 – 8Hz
Eşdeğer Sönümleme Oranı	0,10 – 0,20
Rezonansta Dinamik Amplifikasyon	≤ 4,0
Çalışma Sıcaklığı Aralığı	-70°C ila +260°C
İzolasyon Verimliliği (20 Hz'de)	≥ %90 titreşim zayıflaması
Montaj Ağırlığı (Yaklaşık)	0,35 – 0,50kg
Montaj Cıvatası Boyutu	M6 veya M8 (uygulamaya özel)
Tasarım Hayatı	20+ yıl (düzgün yüklü, iç mekan/dış mekan)

Üretim Hassasiyeti ve Kalite Kontrolü

Her JGX-0480D-61A izolatörü, helis adımını ve çapını ±0,3 mm tolerans dahilinde tutan CNC kontrollü tel halat şekillendirme istasyonlarında üretilir. Kenetleme çubuğu oluk profilleri, halat helis geometrisine uyacak şekilde işlenerek tüm kenetleme uzunluğu boyunca eşit temas basıncı sağlar; bu, birimden birime tutarlı sönümleme performansı için kritik öneme sahiptir.

Proses içi denetim kontrol noktaları şunları içerir:

Gelen tel çekme doğrulaması (hedef: ASTM A313'e göre ≥ 1.570 MPa UTS)
Şekillendirme istasyonunda sarmal geometri lazer ölçümü
Kalibre edilmiş tork anahtarlarıyla sıkma torkunun doğrulanması (±%5 doğruluk)
Yüzey kusurları, tel bükülmeleri veya tel çözülmeleri için %100 görsel inceleme
Lot düzeyinde statik sertlik örneklemesi (AQL 1.0, ISO 2859-1'e göre normal denetim düzeyi II)

Sonuç olarak

JGX-0480D-61A, mühendisler için kategori lideri bir tel halat izolatörünü temsil eder.belgelenmiş performans verileri,malzeme izlenebilirliği, Veuzun vadeli güvenilirlikTitreşime duyarlı kurulumlarda. Hatlar arası mikro sürtünme sönümleme mekanizması, elastomerik alternatiflere göre temel bir avantaj sunar: onlarca yıllık sürekli çalışma boyunca sıfır sürünme, sıfır gaz çıkışı ve sıfır bakım.

Uygulamanız için bugün bir veri sayfası, 3D CAD modeli veya özel yük-sapma eğrisi isteyin.
