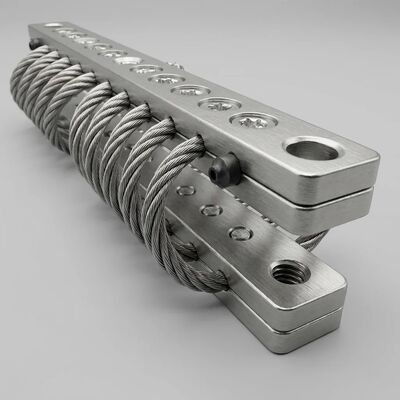

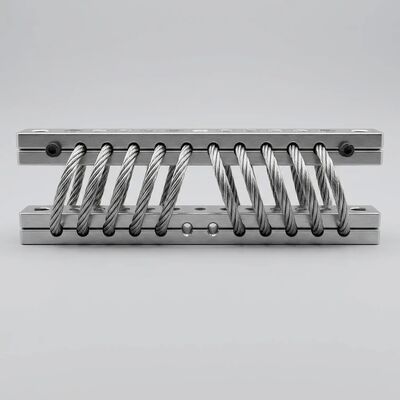

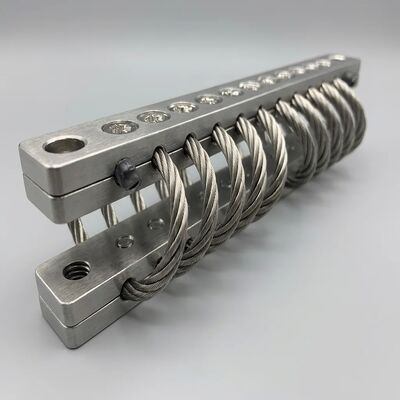

JGX-0480D-61A Ölçeklenebilir Çok Noktalı Dizi Montajı için Adaptatif Dinamik Yanıt Tel İpi titreşim izolatörü

Name: JGX-0480D-61A Ölçeklenebilir Çok Noktalı Dizi Montajı için Adaptatif Dinamik Yanıt Tel İpi titreşim izolatörü
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

Marka Adı:	Hoan
Model Numarası:	JGX-0480D-61A
Adedi:	10 adet
Ödeme Koşulları:	L/C,D/A,D/P,T/T,Western Union

Detay Bilgisi

Ürün Tanımı

Detay Bilgisi

Menşe yeri:

Şaanksi, Çin

Sertifika:

ISO 9001:2015, CE, RoHS

Modeli:

JGX-0480D-61A

Malzeme:

Paslanmaz çelik 304/316

Tel ip çapı:

4,8 mm

İplik sayısı:

7x19 yapısı

Yük aralığı:

Montaj başına 0,45 - 61 kg

Doğal frekans:

5-8Hz

Çalışma Sıcaklığı:

-40 ° C ila +150 ° C

Yanıt Türü:

Uyarlanabilir Dinamik / Yük Değiştirme

Dizi yapılandırması:

Ölçeklenebilir Çok Noktalı

Montaj Yönü:

Dikey, Yatay, 45° Açı

Başvuru:

Değişken Hızlı Makineler, Çok Eksenli Platformlar, Endüstriyel Otomasyon

Vurgulamak:

Adaptatif Dinamik Yanıt Değiştirme Yükleri

ölçülebilir Çok Noktalı Dizi Yapısı

Hattı Halat titreşim izolatörü amortisörü

Ürün Tanımı

JGX-0480D-61A Karmaşık makine ortamları için uyarlanabilir titreşim yalıtımı

Çalışma sırasında ekipman yükleri değiştiklerinde, kompresörlerin yükseltilmesi, pompaların akış geçiciliklerine maruz kalmasıDeğişken yararlı yük taşıyan taşıyıcılar JGX-0480D-61A'nın ilerleyici sertlik eğrisi optimal izolasyonu korumak için kendini ayarlarKompakt form faktörü, büyük ayak izi makineleri için ölçeklenebilir çok noktalı dizi yapılandırmalarını da sağlar.

Uyumlu Dinamik Reaksiyonu Anlamak

Geleneksel doğrusal izolatörler ‡ bobin yayları, kauçuk yastıklar, hava balonu ‡ tek bir "tasarım noktası" yükü etrafında tasarlanmıştır.JGX-0480D-61A, temelden farklı bir yaklaşım kullanır.Doğrusal olmayan sertleştirme sertliği özelliği.

Tel ip spiralı, düşük bükülmede yumuşatma yayı gibi davranır (küçük amplitudlu, yüksek izoleasyon sağlayan,motor rulman gürültüsü gibi yüksek frekanslı bozukluklar) ve daha büyük eğimlerde sertleştirme yayına geçişler (şok veya geçici aşırı yük altında aşırı hareketin önlenmesi)Bu çift rejimli tepki, geometrinin içsel bir parçasıdır. Dış bir denetleyici, sensör veya aktüatör gerekmez.

Uyum sağlayan tepkinin üstün olduğu değişen yük senaryoları

Değişken Hızlı Kompresörler:Rotasyon hızı, ramp-up ve coast-down sırasında izolatörün rezonans bandından geçerken, doğrusal olmayan sertlik, sabit hızlı bir yayla gerçekleşecek amplitudun birikmesini engeller.
Parçalanma / Doldurma Makineleri:Tek bir üretim döngüsü sırasında ekipman kütlesi %30-60 oranında değişir. JGX-0480D-61A, tüm kütle aralığında 1,5'in altındaki iletimliliği korur.
Motor test basamağı:Hızlı gaz geçişleri geniş bant heyecanı yaratır. Tel ip Coulomb damperin tüm modlarda enerjiyi aynı anda dağıtmasını sağlar. Düzenlenmiş kütle damperlerinin başaramadığı bir şey.
Hareketli jeneratörler:Taşıma titreşimleri (düşük frekans, yüksek amplitud) ve çalışma titreşimleri (daha yüksek frekans, daha düşük amplitud) farklı izolasyon stratejileri gerektirir.Çift rejimli sertlik eğrisi, elle ayarlanmadan her ikisini de ele alır..

Tasarım mühendisleri için, JGX-0480D-61A tam birYük-defleksiyon karakterize raporuÜç montaj yönelimini kapsayan ( dikey sıkıştırma, 45° eğilimli ve yan kesme), tedarikten önce tüm izolasyon sisteminin kesin bir sonlu eleman modellemesini sağlar.

Ölçeklenebilir Çok Noktalı Dizi Yapılandırma Kılavuzu

Büyük ekipman paketleri ️ HVAC soğutucular, endüstriyel hava işleyicileri, transformatör dolapları, pompa kayışları ️ nadiren tek bir izolatöre oturur.Çok noktalı dizi dağıtımı, 4 ila 24+ ünitenin çok eksenli titreşimleri yönetmek ve ekipman hizalanmasını sürdürmek için birlikte çalıştığı yer.

Dizi Düzenleme İlkeleri

Yapılandırma	Tipik dizi boyutu	En iyisi
Dört köşeli (simetrik)	4 birim	Kare tabanlı makineler, dengelenmiş ağırlık merkezi
Çevre (Dörtgen)	6'8 birim	Kenar yüklü uzun tabanlı ekipmanlar
Şebeke (Dağıtılmış)	9 ̇16 birim	Büyük yüzeyli makineler, mezzanine ekipmanları
İnersiyon bloğu (Büyük kütle)	12'24+ birim	Beton inersi tabanları, sismik derecelendirilmiş tesisler

Yük dağılımının hesaplanması

Bir yıl içinN- toplam kütle birimi dizi destek ekipmanlarıMağırlık merkezi kaydırılmışe, her bir koltuk üzerindeki yükBenkonumda (Xi, yi) şunlardır:

Fi = (M * g / N) + (M * g * ex * yi / Σyj2) + (M * g * eγ * xi / Σxj2)

Araydaki her bir montaj arasında çalışmalıdır% 30 ve % 80 nominal statik yüküMikro sürtünme girişimi için tel ipinin yeterli önceden yüklenmesini sağlamak için dinamik geziler için kafa alanı bırakmak için.Az yüklü (% 20'den düşük nominal) önceden yüklü montajlar, düşük amplitudlarda azaltılmış amortizasyon etkinliğini gösterebilir..

Montaj yönelim stratejisi

JGX-0480D-61A üniteleri, dizi pozisyonuna göre bireysel olarak seçilebilen üç temel yönelimde kurulabilir:

Dikey sıkıştırma (0°):Maksimum yük kapasitesi, birincil eksen yalıtımı.
45° Eğim:Dikey ve bir yatay yönde eşit sertlik. Hem dikey hem de yan titreşim üreten ekipmanlar için idealdir (karşılıklı kompresörler, yumruk baskı makineleri).
Yan kesme (90°):Vertikal yalıtımı tehlikeye atmadan salınmayı kontrol etmek için ekipman köşelerinde sabitleyici olarak kullanılır.

Endüstri Uygulamaları ve Boyut Referansları

Endüstriyel Üretim

CNC işleme merkezi yalıtımı
Damgalama basıncının titreşimini korumak
Enjeksiyon kalıplama makinesi montajı
Otomatik montaj hattı tabanları

️ HVAC ve Bina Hizmetleri

Soğutucu ve soğutma kulesi yalıtımı
Hava işleme ünitesi (AHU) taban montajları
Çatı ekipmanları sismik kısıtlama
Pompa kaydırma titreşim ayrıştırması

Enerji ve güç

Dizel jeneratör setinin yalıtımı
Transformör titreşim dondurucu
Değiştirme dolabı koruması
Turbin yardımcı ekipmanlarının montajı

Ulaşım ve Denizcilik

Ticari gemiler için motor montajı
Demiryolu aracının HVAC yalıtımı
Liman vinci operatörünün kabin montajı
Offshore platform ekipmanı kaydırmaları

Standart yük aralığının dışındaki uygulamalar için, çoklu birim paralel montaj veya özel tel ip çapları mevcuttur.,ve baskın heyecan frekansları.

En İyi Kurulum Uygulamaları

Yüzey düzlüğü:Montaj yastıkları, 300 mm'ye 1 mm arasında düz olmalıdır. Yüzey düzensizliklerini düzeltmek için shim paketleri ( paslanmaz çelik, 0,5 mm artışlar) kullanın. Yükseklik boşluklarını kapatmak için asla izolatörü kullanmayın.
Bağlantı tork:M6 vidaları: 9 ‰ 11 N · m. M8 vidaları: 22 ‰ 25 N · m. Sürekli titreşimlere maruz kalan tesisatlar için orta dayanıklılıklı iplik kilitleri (orta dayanıklılıklı, örneğin anaerobik iplik kilitleri) uygulayın.
Hizalama doğrulama:Dönüştürme işleminden sonra, tel halat sargılarının görünüşte deforme olmadığını veya bir tarafa eğilmediğini kontrol edin.
Yerleştirme Sürekliliği:Tamamen metal yapısı, ekipman ve temel arasında özgün elektrikli bağlama sağlar. Kurulum için belirtildiği takdirde sürekliliğin ≤ 0,1 Ω olduğunu kontrol edin.
Denetim programı:6 aylık aralıklarla görsel inceleme: gevşek bağlama parçaları (döngür çizgi tanıklık izleri), açık havada kullanılan 316L dışındaki ünitelerde yüzey korozyonu, spiral oluklarında kalıntı birikimi.

Hızlı Referans Özellikleri

Parametreler	Değer
Model	JGX-0480D-61A
Tel ipinin çapı	4.8 mm
Strand İnşaatı	7 * 19
Malzeme Seçenekleri	AISI 304 / AISI 316L
Yük aralığı (kompresyon)	0.45 ️ 61 kg her montaj
Yük aralığı (45° eğim)	0.30 45 kg her yük için
Doğal sıklık (Adlık yük)	6 8 Hz
Damping oranı	0.10 ¢ 0,20 (ekvivalent viskoz)
Sıcaklık aralığı	-70°C - +260°C
20 Hz'de yalıtım	≥ 90%
Ağırlık	0.35 0.50 kg
Bağlayıcı Boyutu	M6 / M8

Açıklamaya hazır mısın?

Uygulama mühendislerimiz birÖzel yük-defleksiyon analiziÖzel ekipman konfigürasyonunuz için, çok noktalı dizi optimizasyonu, yönelim önerileri ve öngörülen iletimlilik eğrileri dahil olmak üzere.Stok konfigürasyonları için 3-7 iş günüÜretim miktarları için 15-25 iş günü.

Teslimat sisteminin incelemesi için ekipman özelliklerinizi bugün gönderin.
