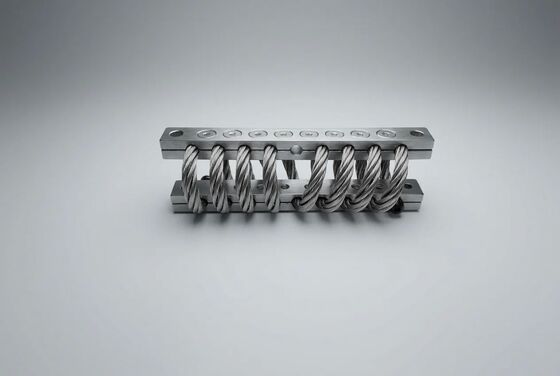

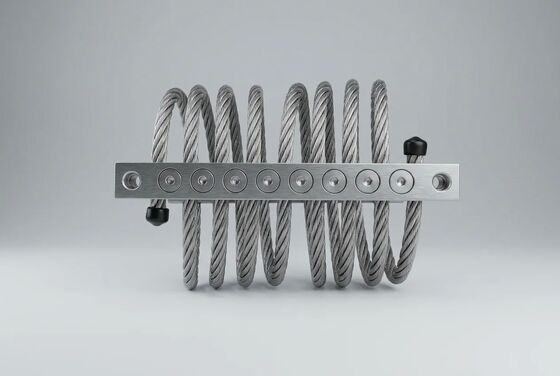

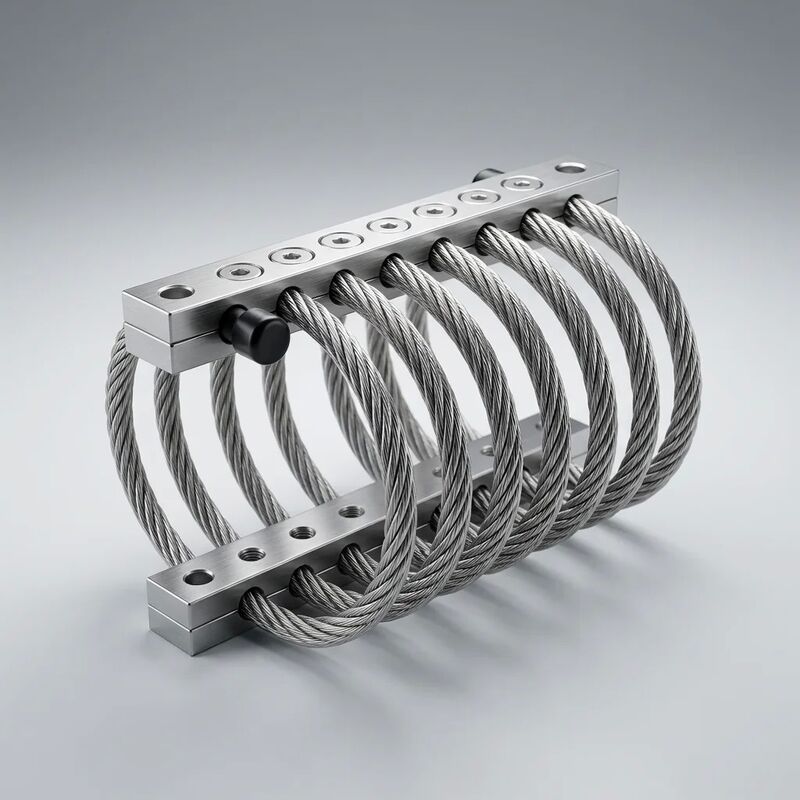

JGX-0648D-56A Sismik koruma için paslanmaz çelik tel ipi titreşim izolatörü

Name: JGX-0648D-56A Sismik koruma için paslanmaz çelik tel ipi titreşim izolatörü
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648D-56A
Availability: InStock

Marka Adı:	Hoan
Model Numarası:	JGX-0648D-56A
Adedi:	10 adet
Ödeme Koşulları:	L/C,D/A,D/P,T/T,Western Union

Detay Bilgisi

Ürün Tanımı

Detay Bilgisi

Menşe yeri:

Şaanksi, Çin

Sertifika:

ISO 9001:2015, CE, RoHS

Modeli:

JGX-0648D-56A

Malzeme:

Paslanmaz çelik 304/316

Tel ip çapı:

6,4 mm

İplik sayısı:

7x19 yapısı

Yük aralığı:

Montaj başına 0,50 - 56 kg

Doğal frekans:

5-8Hz

Çalışma Sıcaklığı:

-40 ° C ila +150 ° C

Sönümleme tipi:

Teller Arası Mikro Sürtünme

Yıkama Derecesi:

Yüksek Basınç / Kostik Güvenliği

Sismik Sertifikasyon:

IBC / ASCE 7 Uyumlu

Montaj Tipi:

Çok Noktalı Dizi Uyumlu

Başvuru:

HVAC, Jeneratörler, Pompalar, Sismik Destekler

Vurgulamak:

Mikro sürtünme dengeleme teknolojisi

Yüksek Basınçlı Yıkama Kaustik Güvenli İzolatör

Sertifikalı Sismik Deprem Koruma Dağı

Ürün Tanımı

JGX-0648D-56A ️ Strandlar arası mikro sürtünme amortizasyonu ile hassas tel ip titreşim izolatörü

JGX-0648D-56A, 6.4 mm paslanmaz çelik tel ip sarmalında inşa edilmiş ve 0.0 mm'lik bir alan boyunca bakımsız titreşim hafiflemesi sağlamak için özel bir mikro sürtünme amortizasyon teknolojisi kullanmaktadır.50-56 kg yük aralığıTamamen paslanmaz çelik yapısı, zorlu endüstriyel ortamlarda tam hizmet ömrü boyunca korozyon bağışıklığını sağlar.

Mikro sürtünme amortizasyonu nasıl çalışır?

JGX-0648D-56A'nın çekirdeğinde, 7*19 yüksek gerginliğe sahip paslanmaz çelik iplikten yapılmış sarmal bir tel ip elementi bulunur.Her bir iplik içindeki bireysel teller, mikroskobik seviyede bitişik tellere karşı kaydırılır.Bu.Coulomb (kuru sürtünme) dampingBu mekanizma kinetik enerjiyi düşük dereceli termal enerjiye dönüştürür. Hidrolik sıvılar, elastomerik bileşikler veya aktif elektronik kontrol sistemleri olmadan.

Üç mühendislik faktörü amortizasyon performansı kaplamasını tanımlar:

Tel Sayısı ve Geometri:7 * 19 tel ipi yapısı, her spiral döngüsünde binlerce mikro sürtünme arayüzü oluşturan toplam 133 bireysel tel sağlar.Her bir arabirim farklı titreşim amplitudu eşiğinde etkinleştirilir, mikro gerilmeden tam değerli eğime kadar geniş bant damping kapsamı sağlar.
6.4mm tel çapı avantajı:Daha küçük 3,2 mm veya 4,8 mm çaplı tel halatlarla karşılaştırıldığında, 6,4 mm çapraz kesim, iplikler arasında orantılı olarak daha büyük temas alanı sağlar.Döngü başına daha yüksek enerji dağılımı ve daha büyük statik yük kapasitesine yol açan 15 ̇50 kW pompa ve kompresör paketleri gibi orta yüklü endüstriyel ekipmanlar için kritik.
Helical Preload Kalibrasyonu:Sıkıştırma çubuğu geometri, montaj sırasında ip spiraline hassas bir ön sıkıştırma uyguluyor.Bu, başlangıç statik sertliği belirler ve Coulomb amortizasyon eşiğinin 0 kadar düşük uyarılma amplitudalarında güvenilir bir şekilde çalışmasını sağlar..05 mm, elektrikli motor rulman frekansları ve pompa döngüsünün bıçak geçiş frekansları tarafından üretilen titreşim seviyelerinin oldukça içinde.
Tel yüzey mühendisliği:Kablo çekiminden sonra kontrol edilen pasivasyon tedavisi, paslanmaz çelik yüzeyinin doğal mikro kabalığını (Ra 0,4 ∼ 0,8 μm) korur.-40°C'den +150°C'ye kadar tüm çalışma sıcaklık aralığında tutarlı sürtünme katsayısı korumak için gerekli olan.

Sıvı damperlerin tersine, kaplama bozulması ve sıcaklığa bağlı viskozluk değişimlerinden muzdarip olan veya sürünme ve sıkıştırma seti olan elastomer montajlardan farklı olarak,Tüm metal JGX-0648D-56A amortizasyon sistemi, milyonlarca döngü boyunca sıfır bakımla sabit kalır..

Malzeme Seçimi ve Korozyon Koruma Stratejisi

JGX-0648D-56A,AISI 304 paslanmaz çelikstandart olarak,AISI 316LHer bir metal bileşen ̇ tel ip sarmalı, sıkıştırma çubukları, montaj taban plakaları,ve bağlantı malzemeleri ️ farklı metaller arasındaki galvanik korozyon potansiyelini ortadan kaldırmak için aynı malzeme sınıfını paylaşır.

Bileşen	Standart Sınıf	İsteğe bağlı sınıf	Yüzey Tedavisi
Tel ip sarmal	AISI 304	AISI 316L	Pasifleştirilmiş + Elektropolizli
Sıkıştırma Çubukları	AISI 304	AISI 316L	Pasifleştirilmiş
Montaj tabanı	AISI 304	AISI 316L	Pasifleştirilmiş
Bağlayıcılar	A2-70 SS	A4-80 SS	Pasifleştirilmiş

Bu tamamen paslanmaz malzeme stratejisi JGX-0648D-56A'nın dayanmasını sağlar.Yüksek basınçlı yıkama protokolleriGenellikle gıda işleme tesislerinde, ilaç üretim temiz odalarında ve yarı iletken üretim ortamlarında kullanılır.Yaygın zehirli temizlik maddelerine maruz kalma % 5'e kadar olan sodyum hidroksit çözeltisi, dörtlü amonyum dezenfektanlar ve oksitleyici dezenfektanlar peracetik asit ve buharlaşmış hidrojen peroksit gibi yapısal bütünlüğü veya amorflama performansını tehlikeye atmaz.Standartlaştırılmış kimyasal uyumluluk testi ile doğrulandı.

Yeterlilik Testleri ve Sertifikasyon Çerçevesi

Her JGX-0648D-56A üretim partisi, mühendislik ekiplerine belgelenmiş, izlenebilir performans verileri sağlamak için tasarlanmış kapsamlı bir çok nokta doğrulama protokolüne tabi tutulur:

Statik yük eğimi karakteri:Güç karşısındaki yer değiştirme eğrisi, üç montaj yöneliminde 0 ila 150% nominal yük arasında çizilmiştir. Dikey sıkıştırma (56 kg), 45° eğimli (42 kg) ve yan kesme (28 kg).+ 8% tolerans aralığı ile ana referans eğrilerine göre kontrol edilen sertlik doğrusallığı.
Dinamik İletişimsellik Tarama:Sinüs süpürme heyecanı 3 Hz'den 200 Hz'ye 0,5 g sabit giriş hızlandırmasında.ISO 10846 test metodolojisine göre 10 standart frekans noktasında kaydedilen en yüksek iletim büyüklüğü ve izolasyon verimliliği.
Eşdeğer Damping Karakterizasyonu:Eşdeğer viskoz amortizasyon oranını hesaplamak için her tanımlanabilir rezonans zirvesine uygulanan yarı güç bant genişliği yöntemi. Hedef aralığı: 0.10 ̊0.20, Coulomb sürtünme baskın amortizasyon sistemleriyle uyumludur.
Nötr tuz püskürtmesi:ASTM B117 sürekli tuz sisleri testi ¥ AISI 304 bileşenleri için en az 500 saat, AISI 316L için 1.000+ saat. Kabul kriterleri: kırmızı pas oluşmaması, çukur derinliği 0'dan azdır.05 mm, dijital derinlik mikrometre ile ölçülür..
Hızlandırılmış Duruş:1,000,000 tam geri dönüş döngüsü, 5 Hz uyarılma frekansında ± 100% nominal bükümde. Test sonrası sertlik kayması başlangıç değerinin ± 10% içinde kalmalıdır. Tel kırılması için sıfır tolerans,iplik ayrımı, veya sıkıştırma çubuğu gevşeme.

Sahip oldukları sertifikalar:Tasarım, üretim ve test süreçlerini kapsayan ISO 9001:2015 kalite yönetim sistemi sertifikasyonu.AB Makine Direktifi 2006/42/EC ve RoHS Direktifi 2011/65/AB kapsamında CE işareti için mevcut ürün uyumluluğu belgesiIBC 2024 ve ASCE 7-22 standartlarına göre sismik yeterlilik testi, hedef kurulum alanı için zemin tepki spektrum analizi de dahil olmak üzere proje özel talebi üzerine mevcuttur.

Tam Teknik Veri Sayfası

Parametreler	Spesifikasyon
Model	JGX-0648D-56A
Tel ipinin çapı	6.4 mm
Strand İnşaatı	7 * 19 (7 iplik, iplik başına 19 tel, toplam 133 tel)
Tel çekim dayanıklılığı (tipik)	≥ 1,570 MPa (ASTM A313'e göre)
Malzeme (Standard)	AISI 304 paslanmaz çelik
Malzeme (Farklı)	AISI 316L paslanmaz çelik
Sıfatlı statik yük ( dikey sıkıştırma)	0.50 56 kg atık başına
Sıfatlı statik yük (45° eğim)	0.35 42 kg atık başına
Adlı statik yük (yan kesme)	0.25 28 kg her montaj başına
Doğal sıklık (Nominal yükle)	6 8 Hz
Eşdeğer Viskoz Damping oranı	0.10 0 ¢ 0.20
Rezonansta Dinamik Güçlendirme (Q)	≤ 4.0
Çalışma sıcaklık aralığı	-40°C - +150°C
İzolasyon Verimliliği (20 Hz)	≥ 90% titreşim zayıflaması
İzolasyon Verimliliği (30 Hz)	≥ 95% titreşim zayıflaması
Dağ Ağırlığı (yaklaşık)	0.50 0.70 kg
Bolt Boyutu Montajı	M8 veya M10 (uygulama bağlı)
Bolt Döner (M8 / M10)	2225 N·m / 4248 N·m
Elektrik bağlama direnci	≤ 0,1 Ω (tüm metal yol)
Tasarım Kullanım Süresi	20+ yıl (doğru şekilde yüklenmiş, içeride veya dışarıda)

Üretim hassasiyeti ve kalite güvencesi

Her bir JGX-0648D-56A izolatörü, spiral pitch ve bobin çapını ±0,3 mm tolerans içinde tutan CNC kontrolü tel ip şekillendirme istasyonlarında üretilmiştir.Bağlama çubuğu oluk profilleri, 6.4 mm ip spiral geometri,Tüm sıkıştırma arayüzü boyunca tekdüze temas basıncı dağılımını sağlamak bu geometrik tutarlılık, birimden birime damping performansının tekrarlanabilirliğini elde etmek için temel bir unsurdur.

Süreç içi kalite geçidi kontrol noktaları şunları içerir:

Gelen tel parti çekim doğrulama (ASTM A313'e göre en az 1.570 MPa nihai çekim dayanıklılığı, tam değirmen testi raporunun izlenebilirliği)
Formlama sonrası spiral geometri lazer ölçümü, ±0,3 mm'den fazla olan parçaların otomatik olarak reddedilmesi ile her bir formlama istasyonunda
Kalibreli dijital tork anahtarları kullanarak sıkıştırma bult torkunun doğrulanması (± 3% doğruluk, NIST izlenebilir kalibrasyon)
Yüzey kusurları, tel bükülmesi, iplik açılması veya sıkıştırma çubuğunun yanlış hizalanması için 3* büyütme ile %100 görsel inceleme
ISO 2859-1 (AQL 1.) uyarınca parti düzeyinde statik sertlik örneklemesi.0, Normal Denetim Seviyesi II) tam yük-deflection eğrisi üretimi ile

Mühendislik Özetleri

JGX-0648D-56A, montaj başına 0,50-56 kg aralığında orta boyutlu endüstriyel uygulamalar için özel olarak boyutlandırılmış sağlam bir tel ipli izoleatör çözümünü temsil eder.Yapraklar arası mikro sürtünme amortizasyon mekanizması, elastomer alternatiflerine göre temel bir güvenilirlik avantajı sağlar: Sürekli statik yük altında sıfır sürünme, vakum veya temiz oda ortamlarında sıfır çıkış, sıfır bakım müdahalesi,ve iki on yıl veya daha uzun süredir sürekli çalışma boyunca tutarlı performansBelgelenmiş performans karakterizasyonu gerektiren mühendislik ekipleri için, her sevkiyatla birlikte tam parti düzeyinde test raporları ve malzeme sertifikaları mevcuttur.

Kapsamlı bir veri sayfası, STEP veya IGES formatında 3D CAD modeli veya özel uygulama gereksinimleriniz için özel bir yük-defleksiyon karakterize raporu isteyin.
