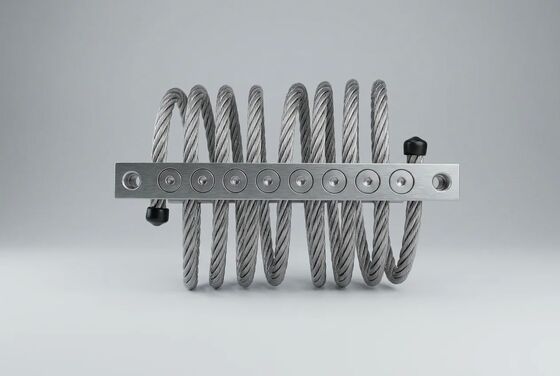

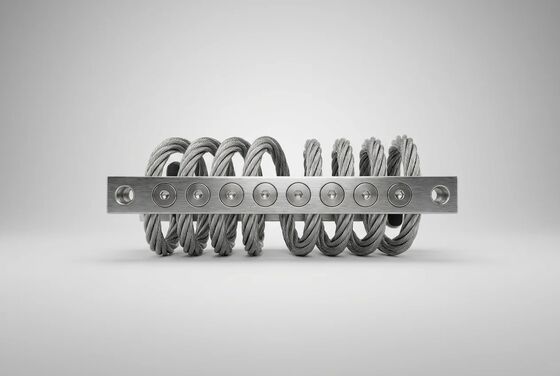

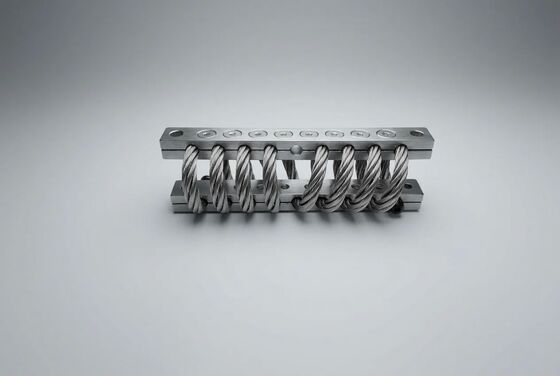

JGX-0648D-56A Ölçeklenebilir Çok Noktalı Dizi Montajı için Uyarlanabilir Dinamik Tepkili Tel Halat Titreşim İzolatörü

Name: JGX-0648D-56A Ölçeklenebilir Çok Noktalı Dizi Montajı için Uyarlanabilir Dinamik Tepkili Tel Halat Titreşim İzolatörü
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648D-56A
Availability: InStock

Marka Adı:	Hoan
Model Numarası:	JGX-0648D-56A
Adedi:	10 adet
Ödeme Koşulları:	L/C,D/A,D/P,T/T,Western Union

Detay Bilgisi

Ürün Tanımı

Detay Bilgisi

Menşe yeri:

Şaanksi, Çin

Sertifika:

ISO 9001:2015, CE, RoHS

Modeli:

JGX-0648D-56A

Malzeme:

Paslanmaz çelik 304/316

Tel ip çapı:

6,4 mm

İplik sayısı:

7x19 yapısı

Yük aralığı:

Montaj başına 0,50 - 56 kg

Doğal frekans:

5-8Hz

Çalışma Sıcaklığı:

-40 ° C ila +150 ° C

Yanıt Türü:

Uyarlanabilir Dinamik / Yük Değiştirme

Dizi yapılandırması:

Ölçeklenebilir Çok Noktalı

Montaj Yönü:

Dikey, Yatay, 45° Açı

Başvuru:

Değişken Hızlı Makineler, Çok Eksenli Platformlar, Endüstriyel Otomasyon

Vurgulamak:

Adaptatif Dinamik Yanıt Değiştirme Yükleri

ölçülebilir Çok Noktalı Dizi Yapısı

Hattı Halat titreşim izolatörü amortisörü

Ürün Tanımı

JGX-0648D-56A Değişken yüklü endüstriyel ekipmanlar için uyarlanabilir titreşim yalıtımı

Makinelerin yükleri çalışma sırasında dalgalanırken, rezonanstan geçen değişken hızlı sürücüler, seri işleme ekipmanı, kütle değişimi,Taşıma ve çalışma modları arasında geçiş yapan mobil jeneratör kayışları JGX-0648D-56A'nın doğrusal olmayan progresif sertlik eğrisi, optimum titreşim yalıtımını korumak için kendi kendini ayarlar6.4 mm tel ip çapı ve kompakt ayak izi, büyük ayak izi endüstriyel ekipman paketleri için ölçeklenebilir çok noktalı dizi yapılandırmalarını da sağlar.

Değişken yükler için uyarlanabilir dinamik tepkiyi anlamak

Geleneksel doğrusal izolatörler, sabit yay oranlarına sahip spiral yaylar, tek durometre bileşikleri olan kauçuk yastıklar,Düzenlenmiş basınçlı pnevmatik hava mürekkepleri, bir nominal "tasarım noktası" yükü çevresinde tasarlanmıştır.Bu dar çalışma penceresinden dışarı çıkın ve izolasyon performansı hızla bozulur: iletimlilik arttır, rezonans çalışma hızı aralığına kayar,ve yapısal titreşim zayıflatmak yerine güçlendirir..

JGX-0648D-56A, temelden farklı bir mekanik yaklaşım kullanır.Doğrusal olmayan sertleştirme sertliği özelliği, spiral olarak sarılmış tel ipi geometrisinin kendisinden ortaya çıkan bir özelliktir.Elektrikli motor rulman gürültüsü ve pompa rotor bıçağı geçiş heyecanı gibi yüksek frekanslı bozukluklara karşı yüksek izolasyon verimliliği sağlarDaha büyük eğilime (şok, geçici aşırı yüklenme, başlatma / rezonans yoluyla kıyı aşağı), sertlik bir sertleşme rejimine geçiyor,Kablo ipi esneklik aralığında tutarken aşırı hareketin önlenmesi.

Bu çift rejimli tepki tamamen pasif ve içsel ̇ elektronik bir denetleyici, geri bildirim sensörü, pnevmatik veya hidrolik aktüatör yok.Helikal olarak sarılmış tel ipinin geometrik bir özelliğidir., onaylanmış ve her üretim biriminde tekrarlanabilir.

Uyum sağlayan yanıtın ölçülebilir bir avantaj sağladığı ekipman profilleri

Değişken Hızlı Kompresör Paketleri (1550 kW):0'dan 3.600 RPM'ye yükseltme sırasında, dönme frekansı doğrudan izolatörün 6?8 Hz doğal frekans bandından geçer.Sabit hızlı bir yay rezonans güçlendirmeyi mümkün kılar. Yayına ileten kuvveti üç katına çıkarır.JGX-0648D-56A'nın sertleşme sertliği, amplitüde arttıkça etkin doğal frekansı yukarı doğru kaydırır ve doğal olarak sistemi rezonanstan uzaklaştırır.
Toplu işleme ve doldurma makineleri:JGX-0648D-56A, bir üretim döngüsü içinde hammaddelerin yüklenmesi ve bitmiş ürünün boşaltılması sırasında ekipman kütlesinin %30~60% değişebileceğini göstermektedir.5 tüm kütle aralığı boyunca %30'luk çok nokta statik yük testi ile doğrulanmıştır., %60 ve %100 nominal kapasite.
Motor ve güç sisteminin dinamometre test istasyonları:Performans haritası sırasında hızlı gaz geçişleri, 5 ¢ 500 Hz'lik geniş bant heyecanı üretir. Tel ip Coulomb dampalaması, enerjiyi tüm heyecanlı modlarda aynı anda dağıtır.Tek bir frekansı hedefleyen ayarlanmış kütle amortisörlerinin aksine.
Hareketli jeneratör ve pompa kaydırma paketleri:Taşıma faz titreşimleri (düşük frekans, yol girişlerinden yüksek yer değiştirme amplitudu) ve çalışma faz titreşimleri (daha yüksek frekans, daha yüksek frekans, daha yüksek frekans)motor ve dönen ekipmanlardan daha düşük amplitüde) temelde farklı izolasyon stratejileri gerektiriyorÇift rejimli JGX-0648D-56A sertlik eğrisi, modlar arasında herhangi bir manuel ayarlama, anahtarlama mekanizması veya kilitleme prosedürü olmadan her iki rejimi de ele alır.

Tasarım ve simülasyon mühendisleri için, JGX-0648D-56A tam birYük-defleksiyon karakterize raporuTüm üç standart montaj yönelimini kapsar ( dikey sıkıştırma, 45° eğilimli ve yan kesme).Bu veri kümesi, genellikle yönelim başına 30-50 ölçüm noktası ANSYS içindeki tam izolasyon sisteminin kesin sonlu eleman modellemesini sağlar, Abaqus veya COMSOL, tedarikten önce.

Ölçeklenebilir Çok Noktalı Dizi Yapılandırması: Tasarım Metodolojisi

Büyük endüstriyel ekipmanlar 3-6 metrelik HVAC soğutucuları, birkaç yüz kilogram ağırlığında endüstriyel hava işleyicileri, transformatör dolapları,Birden fazla pompalı kaydırma sistemleri bir tek montajla ayrılamazJGX-0648D-56A özel olarak tasarlanmıştır.Çok noktalı dizi dağıtımı, 4 ila 24+ bireysel ünitenin çok eksenli titreşimleri yönetmek için koordine edildiği ve aynı zamanda ekipmanların hassas hizalanmasını ve eşit yük paylaşımını koruduğu.

Array Topoloji Seçim Kılavuzu

Yapılandırma	Dizi Boyutu	Toplam Kapasite	Başlıca Uygulama
Dört köşeli (simetrik)	4 birim	224 kg'a kadar	Dengeli ağırlık merkezi olan kare ayak izi makineleri
Çevre (Dörtgen)	6'8 birim	448 kg'a kadar	Dağıtılmış kenar yükü ile uzamış ekipman çerçeveleri
Şebeke (Dağıtılmış)	9 ̇16 birim	896 kg'a kadar	Büyük yüzeyli makineler ve mezzanine düzeyinde ekipman
İnersiyon bloğu (Büyük kütle)	12'24+ birim	1,300+ kg	Sismik kısıtlama gereksinimleri olan beton inersi tabanları

Yük dağılımının doğrulanması

Bir yıl içinN-Tüm kütle taşıyıcı ekipmanlarıMBilinen yerçekimi koordinatları ile (e_x,e_Y) dizinin geometrik merkezine göre, her bireysel montaj üzerindeki statik yükBenKoordinatlarda konumlandırılmış (x_Ben,Y_Ben) olarak hesaplanır:

F_Ben= (M · g / N) + (M · g · e)_x· y_Ben- Evet._j2) + (M · g · e_Y· x_Ben/ Σx_j2)

Optimal amortizasyon katılım ve hizmet ömrü için, dizi içindeki her JGX-0648D-56A,% 30 ve % 80 nominal statik yükü(yaklaşık olarak dikey sıkıştırma yöneliminde montaj başına 17 ̇45 kg). Adet kapasitesinin % 20'sinden daha düşük yüklü üniteler, düşük titreşim amplitudalarında düşük Coulomb damping etkinliğini gösterebilir.Çünkü teller arasındaki temas basıncı, tüm sürtünme kuvvetini geliştirmek için yeterli değildir.Çok eşit olmayan yük dağılımına sahip uygulamalar için, farklı tel halat çaplarını birleştiren hibrit diziler belirlenebilir.

Dizi konumu başına montaj yönelimi

JGX-0648D-56A üniteleri, bu konumdaki baskın titreşim yönüne uymak için her bir dizi konumuna bireysel olarak yönlendirilebilir:

Dikey sıkıştırma (0°):56 kg'a göre ayarlanmıştır. Orta yan sertlikle maksimum dikey izolasyon sağlar. Ayarların montaj ayaklarının altında doğrudan birincil yük taşıma pozisyonlarında belirtilmiştir.
45° Eğimli Montaj:42 kg'lık bir ağırlığa sahip, dikey ve bir yatay eksende yaklaşık eşit sertlik sağlar.Aygıtların dikey yan heyecanı ürettiği pozisyonlarda stratejik olarak yerleştirilmiş , yumruk baskı makineleri ve dalgalanma ekranları tipik adaylardır.
Yan kesme (90°):28 kg'lık bir ağırlığa sahip. Üstün yatay eksen yalıtımı sağlar.Birincil yalıtım yolunu tehlikeye atacak aşırı dikey sertlik eklemeden salınmayı ve salınmayı kontrol etmek için ekipman köşelerinde ve kenarlarında stabilizatör elemanları olarak kullanılır..

Endüstri Uygulama Referansı

Endüstriyel Üretim

CNC işleme merkezi taban yalıtımı
Damgalama ve kalıplama basıncının titreşimini önlemek
Enjeksiyon kalıplama makinesi montajı
Otomatik üretim hattı destek tabanları

HVAC ve Bina Hizmetleri

Merkezi kaçak soğutucu titreşim yalıtımı
Hava işleme ünitesi (AHU) tabanının montajı
Soğutma kulesinin yapısal koparılması
Çatı ekipmanları sismik kısıtlama sistemleri

Elektrik Üretimi ve Dağıtımı

Dizel ve doğal gaz jeneratör setlerinin yalıtımı
Güç transformatörü titreşim dümdüzü
Orta gerilimli anahtar dolabı koruması
Gaz türbini yardımcı kaydırma montajı

Ticari Denizcilik ve Ulaştırma

Ticari gemi yardımcı motor montajı
Demiryolu Demiryolu Demiryolu Demiryolu Demiryolu Demiryolu Demiryolu Demiryolu Demiryolu Demiryolu
Liman vinci operatörünün kabin titreşim kontrolü
Offshore platform ekipmanlarının kayma izolyasyonu

Standart yük aralığı 0,50-56 kg'ın dışında çalışan ekipmanlar için,Birden fazla JGX-0648D-56A ünitesinin tek tek montaj noktalarına paralel montajı veya özel tel halat çaplı konfigürasyonlar talep üzerine mevcuttur.Uygulama mühendisliği ekibimizle bağlantı kurarak ekipman kütlesi, ayak izi boyutları, yerçekimi koordinatları ve baskın heyecan frekansları ile ilgili özel bir öneride bulunun.

Kurulum ve işletme yönergeleri

Montaj yüzey hazırlığı:Temel veya yapısal çelik montaj yastıkları, yüzey uzunluğunun 300 mm başına 1 mm arasında düz olmalıdır.AISI 304 veya 316L izoleatör malzemesine uymak için) yerel yüzey düzensizliklerini düzeltmek içinİzolatörün sıkıştırma çubuklarını yükseklik boşluklarını kapatmak için asla kullanmayın.
Bağlayıcı özellikleri ve tork:M8 vidalar (A2-70 veya A4-80 sınıfı): tork 22 ̇25 N·m'e kadar. M10 vidalar (A2-70 veya A4-80 sınıfı): tork 42 ̇48 N·m'e kadar.orta dayanıklı anaerobik iplik kilitleyici bileşikSürekli titreşimlere maruz kalan tesisatlar için tüm bağlama ipliklerine.Başlatma geri dönüştürme tork protokolünün bir parçası olarak ilk 50 çalışma saatinden sonra kalibre edilmiş bir tork anahtarıyla tork değerlerini doğrulayın..
Kurulum sonrası hizalama kontrolü:Tüm bağlayıcılar özelliklere göre torklandıktan sonra, iki ortogonal yönden her tel ipi spiralini görsel olarak inceleyin.görünen deformasyon olmadan simetrik sarmal şekliHerhangi bir asimetri, merkezden uzak yüklenmeyi veya düzensiz montaj yüksekliğini gösterir.
Elektriksel Bağlama Doğrulama:Tamamen paslanmaz çelik yapısı, izole ekipman ve destek yapısı arasında doğal bir ekipotansiyel bağlanma yolu sağlar.Ekipman çerçevesi ile temel zemin noktası arasındaki yapışma direncini ölçün.Değerler 0,1 Ω'dan fazla olmamalıdır.Bu, elektrikli ekipman kurulumları için özellikle önemlidir, aksi takdirde kayıp akımların rulmanlar veya hassas elektronikler aracılığıyla alternatif yollar bulabileceği yerlerde..
Önleyici denetim programı:Görsel ve dokunmatik bir denetim yapın 6 aylık aralıklarla (3 aylık aralıklar açık hava veya kıyı tesisatları için) denetim kontrol listesi: bağlama tork tanık işareti hizalama,Açık havada kullanılan 316L dışındaki ünitelerde yüzey korozyonunun veya deliklerin varlığı, spiral boşluklarında kalıntı veya parçacık birikimi ve spiralin tüm çevresinde tekel boşluk aralığı.

Hızlı Referans Özellikleri

Parametreler	Değer
Model	JGX-0648D-56A
Tel ipinin çapı	6.4 mm
Strand İnşaatı	7 * 19 (toplam 133 tel)
Malzeme Seçenekleri	AISI 304 / AISI 316L
Yük aralığı ( dikey sıkıştırma)	0.50 56 kg atık başına
Yük aralığı (45° eğim)	0.35 42 kg atık başına
Yük aralığı (yan kesme)	0.25 28 kg her montaj başına
Doğal sıklık (Nominal yükle)	6 8 Hz
Eşdeğer Viskoz Damping oranı	0.10 0 ¢ 0.20
Rezonansta Dinamik Güçlendirme	≤ 4.0
Sıcaklık aralığı	-40°C - +150°C
İzolasyon 20 Hz / 30 Hz	≥ 90% / ≥ 95%
Ağırlık	0.50 0.70 kg
Bağlayıcı boyutu / tork	M8 (22 ∼25 N·m) / M10 (42 ∼48 N·m)

Mühendislik Desteği Mümkün

Uygulama mühendisliği ekibimiz ücretsizAlışveriş öncesi izolasyon sistemi analiziKalifiye edilmiş projeler için, çok noktalı dizi yük dağılım hesaplamaları, montaj yönelimi optimizasyonu, öngörülen iletimlilik ve frekans eğreleri dahil olmak üzere,ve ekipmana özel tavsiyelerStandart ürün teslim süresi: stok konfigürasyonları için 3-7 iş günü (AISI 304, standart vida modeli), üretim miktarları veya AISI 316L özellikleri için 15-25 iş günü.

Gereksiz titreşim yalıtımı değerlendirmesi için ekipman özelliklerinizi, GA çiziminizi ve çalışma koşullarınızı gönderin.
