JGX-0956D-80A Galvanik korozyona dayanıklı tel ip titreşim izolatörü Nükleer uzay kullanımı için radyasyon sertleştirilmiş

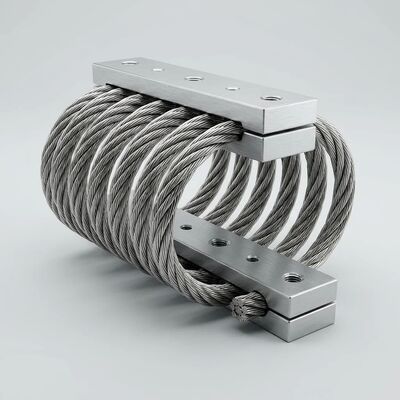

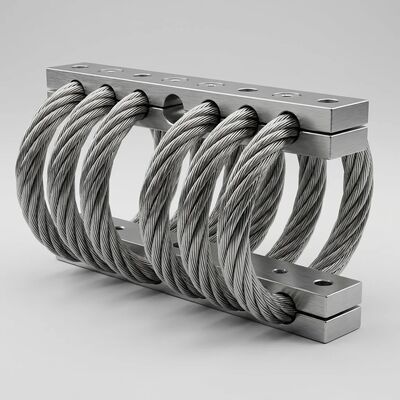

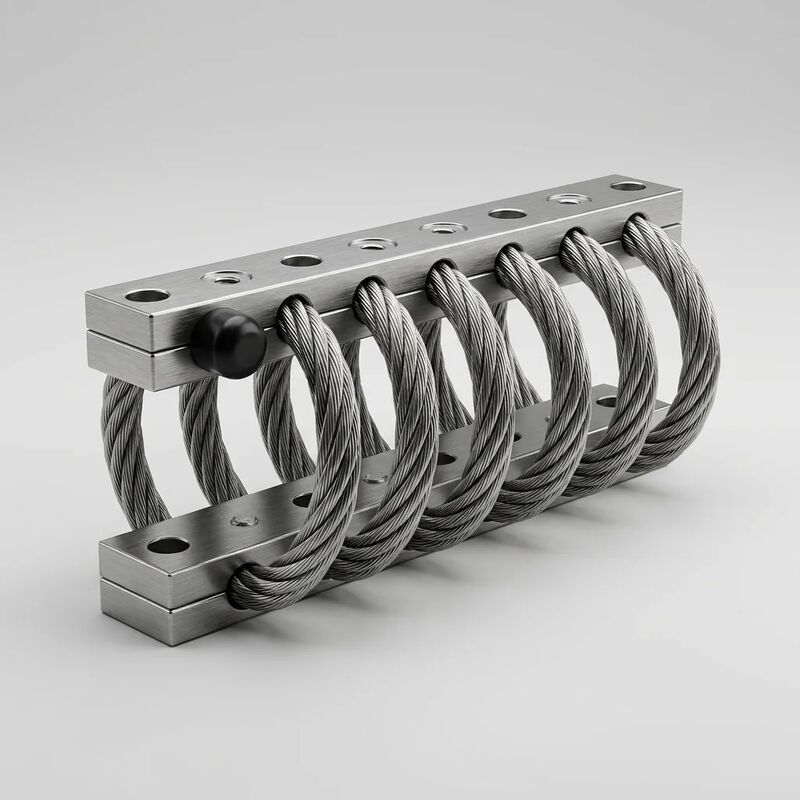

JGX-0956D-80A Galvanik Korozyona Dayanıklı Tel Halat Titreşim İzolatörü

Amaca yönelik olarak tasarlandıfarklı metal montaj ortamlarıGalvanik korozyonun yapısal bütünlüğü tehdit ettiği durumlarda bu izolatör, sarmal kablo çekirdeğinden montaj taban plakalarına kadar tamamen pasifleştirilmiş 316L paslanmaz çelik yapıya sahiptir. Şunun için tasarlandı ve doğrulandı:yüksek radyasyon ve aşırı sıcaklık uygulamalarınükleer enerji üretiminde, havacılık fırlatma sistemlerinde ve derin deniz altı ekipmanlarında, geleneksel montaj parçalarının birkaç ay içinde arızalandığı onlarca yıllık bakım gerektirmeyen hizmet sunar.

Bu İzolatörü Farklı Kılan Nedir?

• Galvanik Korozyon Giderimi:Her metalik bileşeni pasifleştirilmiş 316L paslanmaz çelikten inşa eden bu tasarım, galvanik korozyona neden olan elektrokimyasal potansiyel farkını ortadan kaldırır. Alüminyum gövde yapılarına, çelik makine çerçevelerine veya titanyum havacılık braketlerine cıvatalandığında koruyucu izolasyon pullarına veya izolasyon kaplamalarına gerek yoktur. Bu, ASTM G71 galvanik korozyon testi standartlarına göre doğrulanmıştır.
• Radyasyona Dayanıklı Tamamen Metal Mimari:Sıfır polimer, elastomer veya organik bileşik içeren bu izolatör, kırılganlık, gaz çıkışı veya mekanik özellikler kaybı olmadan 100 krad'ı aşan toplam iyonizasyon dozu (TID) seviyelerine dayanır. Bu, onu aşağıdakiler için geçerli tek titreşim kontrol çözümü haline getirir:nükleer santral yardımcı sistemleri, tıbbi doğrusal hızlandırıcılar ve uydu veri yolu platformlarıRadyasyona maruz kalmanın kaçınılmaz olduğu yerler.
• Kriyojenikten Yüksek Sıcaklık Sürekliliğine:Tamamen 316L tasarımı, sıvı nitrojen sıcaklıklarından (-196°C) sürekli 350°C çalışmaya kadar tutarlı sönümleme özelliklerini korur. Cam geçişi yok, termal yumuşama yok, düşük sıcaklıkta kırılganlık yok; bu metal tasarımın tamamen ortadan kaldırdığı, elastomerik izolatörlere özgü sorunlar.
• Ağır Yük Çok Eksenli Kontrolü:8 bobinli sarmal geometri, minimum %18 sönümleme oranı sağlarken 100 kg sıkıştırmayı ve 50 kg kesmeyi destekler. Bu düzeydeki çok eksenli enerji dağıtımı aşağıdakiler için kritik öneme sahiptir:büyük kompresör kızakları, türbin jeneratör setleri ve deniz motoru takozlarıTek eksenli izolatörlerin ekipmanı yanal ve burulma titreşim modlarına karşı savunmasız bıraktığı durumlar.
• Sıfır Müdahale ile Ömür Boyu Güvenilirlik:Çatlayacak lastik yok, sızıntı yapacak sıvı yok, kontrol edilecek tork yok. Kurulum ve devreye alma sonrasında bu ünite, tüm tasarım ömrü boyunca (sabit endüstriyel uygulamalarda genellikle 25 yıldan fazla) planlı bakım gerektirmez. Bu, her 3-7 yılda bir değiştirilmesi gereken lastik takozlara kıyasla toplam sahip olma maliyetini önemli ölçüde azaltır.

Teknik Özellikler

Kurulum ve Uzun Süreli Çalıştırma

Montaj, standart altıgen aletler ve M10 veya M12 donanımı gerektirir. Birleşik 316L taban plakası, izolatör ile ana yapı arasında izolasyon contalarına veya dielektrik kaplamalara olan ihtiyacı ortadan kaldırır. Dış mekan veya su altı kurulumları için pasifleştirilmiş yüzey şunları sağlar:PREN ≥ 24'e eşdeğer çukurlaşma direnciDeniz suyu sıçrama bölgeleri ve kimyasal işlem ortamları için uygundur. Devreye alma sonrasında herhangi bir bakım faaliyeti gerekli değildir; yalnızca dokümantasyon amacıyla her 24 ayda bir görsel inceleme yapılması önerilir.

Tipik Dağıtım Senaryoları

• Nükleer santral soğutma pompası ve acil durum dizel jeneratör setleri
• Uydu veriyolu yapısal izolasyonu ve reaksiyon tekerleği montajı
• Fırlatma aracının yükselişi sırasında uzay aracı yük izolasyonu
• Derin deniz altı uzaktan kumandalı araç (ROV) elektronik şasi bağlantıları
• Tıbbi proton tedavisi ve doğrusal hızlandırıcı portal izolatörleri
• Açık deniz platformu kompresörü ve gaz türbini kızak bağlantıları
• Kimyasal işleme tesisi karıştırıcısı ve santrifüj izolasyonu

Kalite ve İzlenebilirlik

Her izolatör, tam malzeme ısı partisi izlenebilirliği ile ayrı ayrı serileştirilmiştir. Her sevkiyat için yük-sapma eğrileri kaydedilip arşivlenir. Üretim sertifikalıdırISO 9001:2015. Talep üzerine 316L taban plakaları için EN 10204 Tip 3.1 malzeme sertifikaları, yüzey pasivasyon raporları ve boya penetrant muayene kayıtlarını sağlıyoruz. Ambalaj: nem gösterge kartlarıyla vakumla kapatılmış, ihracat sınıfı çift duvarlı kartonlarda köpük yastıklı.

Sıkça Sorulan Sorular

S: Bu izolatör alüminyum yapılardaki galvanik korozyonu nasıl önler?
C: İzolatörün tamamı için (taban plakaları da dahil olmak üzere) pasifleştirilmiş 316L paslanmaz çelik kullanıldığında, galvanik hücre oluşturmak için farklı bir metal bağlantı noktası yoktur. Pasifleştirme katmanı yüzeyin soyluluğunu daha da artırarak tuz yüklü deniz atmosferlerinde bile korozyona neden olan elektrokimyasal etkenleri ortadan kaldırır.

S: Radyasyona maruz kaldıktan sonra sönümleme performansına ne olur?
C: Sönümleme mekanizması tamamen mekanik olduğundan (paslanmaz çelik tel şeritler arasındaki Coulomb sürtünmesi), radyasyon altında bozunacak polimer veya sıvı yoktur. Testler, sönümleme oranının ve yük kapasitesinin, 100 krad TID'ye maruz kaldıktan sonra orijinal değerlerin ±%3'ü dahilinde kaldığını doğrulamaktadır.

S: Bu ünite ek koruma olmadan dış mekana kurulabilir mi?
C: Evet. Pasifleştirilmiş 316L yapı, tuz spreyi, asit yağmuru ve endüstriyel SO dahil sürekli dış mekan maruziyetine dayanıklıdır₂atmosferler. Boyaya, kaplamaya veya barınağa gerek yoktur. Doğrudan deniz suyuna daldırmayı içeren uygulamalarda, spesifik derinlik ve süre rehberliği için mühendislik ekibimizle iletişime geçin.
