JGX-0958D-108A Tel ip titreşim izolatörü % 100 geri dönüştürülebilir tasarım güvenli tedarik zinciri LTA desteği

JGX-0958D-108A Tel ip titreşim izolatörü: Sağlam endüstriyel titreşim kontrolü ve temin sürekliliği

Neden Sürdürülebilirlik titreşim yalıtım bileşen seçimi önemlidir

Endüstriyel tedarikler temel bir değişim geçiriyor.Şimdi üç birleşen kuvvet tarafından yönlendirilen ön uç bir seçim kriteridir: kurumsal ESG (Çevre, Sosyal ve Yönetim) raporlama görevleri, AB ve gelişmekte olan pazarlarda genişletilmiş üreticinin sorumluluğu (EPR) düzenlemeleri,ve karbon sınırını ayarlama mekanizmaları yüksek gömülü karbonlu ürünleri cezalandırır.Alçakgönüllü titreşim izolatörü, genellikle tek başına birim fiyatına göre seçilen bir bileşen, bir makinenin 20 yıllık kullanım ömrü boyunca her değiştirme döngüsünde biriken gizli bir çevresel maliyet taşımaktadır..

JGX-0958D-108A, malzeme düzeyinde bunu ele alır.İki malzeme, iki geri dönüşüm akışıkaşınma yapıştırıcıları ile çelikten kauçuk bağlayan çok malzemeden oluşan elastomer yapıştırıcılara özgü kullanım ömrünün sonundaki atılma maliyetini ve çevresel yükü ortadan kaldırır.Geri dönüşüm için ekonomik olarak ayrıştırılamayacak bir bileşik oluşturmak.

Malzeme Kompozisyonu ve Geri Dönüştürülebilirlik: Bileşen Düzeyinde Bir Analiz

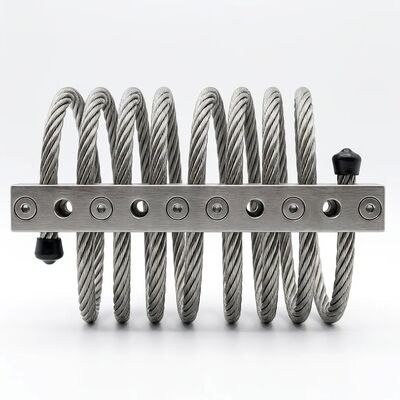

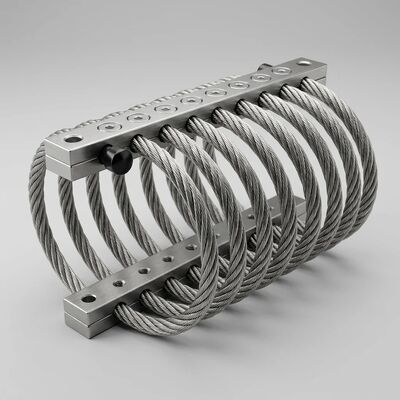

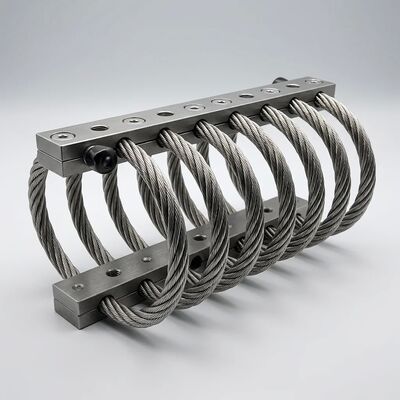

Paslanmaz Çelik 304 Tel İpi (7*19 İnşaat, Ø6.4 mm)

• Birim başına ağırlık:Yaklaşık olarak 0,52 kg (toplam birim ağırlığının% 61'i)
• Alaşım bileşimi:Fe-18Cr-8Ni-0.08C (maksimum), tamamen austenitik mikrostructure
• Geri dönüşüm yolu:Tüm demir ve demir dışı metal geri dönüştürücüleri tarafından kabul edilen paslanmaz çelik hurdaya sınıf 304
• Çöp değeri:Tipik olarak LME nikelinin %50-65'i + kroma göre ayarlanmış paslanmaz çelik hurdası indeksi
• Geri dönüşüm enerjisi:Birincil üretim enerjisinin yaklaşık %30'u (elektrik yay fırını yolu)
• Geri dönüştürme bozulması:Hiçbiri √SS304 alaşım özelliklerini kaybetmeden sonsuza kadar geri dönüştürülebilir

6061-T6 Alüminyum alaşımlı sıkıştırma blokları (sert anodlanmış)

• Birim başına ağırlık:Yaklaşık 0,30 kg (toplam birim kütlesinin% 35'i, iki blok)
• Alaşım bileşimi:Al-1.0Mg-0.6Si-0.28Cu-0.2Cr, yağışla sertleştirilmiş, T6 sıcaklığına kadar
• Geri dönüşüm yolu:Çelikten basit manyetik ayrım yoluyla ayrılmış döven alüminyum hurdası
• Çöp değeri:Tipik olarak LME birinci sınıf alüminyum fiyatının %60~75%'i (yüksek kaliteli dövme hurdası prim)
• Geri dönüşüm enerjisi:Primer alüminyum üretim enerjisinin yaklaşık% 5'i (% 95 enerji tasarrufu Hall-Héroult erime ile karşılaştırıldığında)
• Sert anode uyumluluğu:Anodik oksit tabakası (<50 μm Al2O3), erimişleri kirletmeden alüminyumu yeniden eritme sırasında erimiş tuz akışında çözülür

Yaşam sonu sökme prosedürü (birim başına 60 saniyeden az)

1. Standart bir 17 mm soket anahtarı kullanarak dört M10 * 1.5 mm A2-70 paslanmaz çelik boyuta kaldırın
2. İki alüminyum sıkıştırma bloklarını tel ip bobinden ayırın
3. Çubukları ve tel ip sargısını demir/ paslanmaz çelik geri dönüşüm kutusuna atın
4. Alüminyum sıkıştırma bloklarını alüminyum geri dönüşüm kutusuna atın
5. PE torbasını ve dalgalanmış karton ambalajını standart kağıt/plastik atık akışları ile geri dönüştürün

Sonuç: Depolama alanına sıfır kilogram. Sıfır tehlikeli atık sınıflandırması. Sıfır atma maliyeti. Potansiyel hurda metal geri kazanma değeri, mevcut emtia fiyatlarına göre birim başına yaklaşık 0,30 USD'dir.

Güvenli Tedarik Zinciri: Sıfır Üretim Kesintisi için Üç Katmanlı Mimarlık

Bir titreşim izolatörü tipik olarak bir makinenin malzeme fatura maliyetinin %1'inden daha azını temsil eder, ancak yokluğu tüm bir montaj hattını durdurabilir.Katastrofik kıtlık etkisi, tedarik zincirinin esnekliğini bileşen seçimi sırasında en az değerlendirilmiş özellik haline getirir.JGX-0958D-108A tedarik zinciri, tek bir olayın teslimatı kesemeyeceğini sağlamak için üç seviye yedeklik etrafında yapılandırılmıştır.

Katman 1: Dikey olarak Entegre Üretim (Tek Tesis, Tam Süreç Kontrolü)

• Kablo şekillendirme:Kapalı döngü gerilme kontrolü (± 2% sarma önceden yükleme doğruluğu) ile 6 eksenli CNC tel bükme makinesi. 6 ila 12 döngü ve 4,8 mm ila 9 arasında çaplı bobin sayıları için programlanabilir.Alet değiştirmeden 5 mm
• Sıkıştırma bloğu işleme:Süreç içi sondajla 5 eksenli CNC freze merkezleri (Renishaw OMP40). Her parçada otomatik boyut kontrolü: bult deliği çapı (M10 + 0.2/-0 mm), merkezden merkezine mesafe (120 ± 0.0 mm).1 mm * 80 ± 0.1 mm) ve ipliğin yarık yarıçapı, tekdüze sıkıştırma basıncı dağılımını sağlamak için
• Montaj ve test:Pnömatik döngü kontrolü ile 37,5 ± 2,5 N · m'ye kadar sabitleme, 108 kg sıkıştırmada %100 statik yük-defleksiyon doğrulama, istatistiksel süreç kontrolü için veri kaydı

Katman 2: Coğrafi ayrılıkla çift kaynaklı hammaddeler

• SS304 tel çubuğu (5.5 mm):Farklı eyaletlerde yer alan iki ISO 9001 sertifikalı fabrika, her biri bağımsız erime, yuvarlama ve tel çekme yeteneğine sahiptir. Çeyreğindeki çekim testi ile denetim (UTS ≥ 515 MPa, YS ≥ 205 MPa,Uzunluk ≥ 35%) ve metallografik tahıl boyutu doğrulama (ASTM E112 tahıl boyutu 6?? 8)
• 6061-T6 alüminyum plaka (25 mm kalınlığında):ASTM B209'a göre sertifikalandırılmış, T6 temperatörünü doğrulamak için iletkenlik doğrulama (40% -45% IACS minimum)
• Güvenlik stokları:90 günlük hammadde envanteri, müşteri siparişlerinin geri kalanından bağımsız olarak sürdürülür.

Katman 3: Uzun vadeli anlaşma (LTA) program yapısı

• Fiyatlar:Temel fiyat 12 aylık dönemlere kilitlendi, her yıl ağırlıklı bir endise göre düzeltildi: %40 LME alüminyum (3 aylık satıcı), %30 LME nikel (3 aylık satıcı), %15 Çin KKP, %15 sabit.Yıllık düzeltme %8 ±Tam fiyat şeffaflığı ̇ endeks değerleri ve hesaplamaları her üç aylık işletme değerlendirmesinde yayınlanır.
• Kapasite tahsisatı:Takvim çeyreği başına parça olarak ölçülen garantili üretim zamanları. 120 günlük hareketli tahmin aylık olarak güncellenir; tahmin penceresi içindeki sabit siparişler spot siparişlere göre öncelik kazanır
• Teslimat programı:LTA'ya karşı programlı serbest bırakma siparişleri haftalık veya iki haftalık sevkiyatlara izin verir.EDI (Elektronik Veri Değişim) yeteneğine sahip müşteriler için Kanban tarzı otomatik doldurma
• Hızlı tedarik:LTA müşterileri acil gereksinimler için 90 günlük güvenlik stok tamponuna öncelikli erişim elde eder, hızlı istekten sevkiyatına kadar 48 saatlik işleme sahiptir.
• Üç aylık iş gözden geçirilmesi (QBR):Zamanında teslimatın ortak incelemesi (hedef% ≥98), kalite uyumluluğu (hedef% ≤99.5 kusursuz), maliyet azaltma girişimleri ve 12 aylık talep tahminleri

Toplam Mülkiyet Maliyeti Analizi: Tel ipler ile elastomer izolatörler 10 yıldan fazla

Tek başına birim fiyat karşılaştırmasına dayalı bir satın alma kararı, endüstriyel ekipmanlarda titreşim yalıtımının gerçek maliyetini sistematik olarak hafife alır.Aşağıdaki tablo, orta büyüklükte bir pompa kayması için tipik bir sayım olan 50 izoleatör kurulumunun bir modelini göstermektedir., kompresör paketi veya HVAC soğutucu dizisi 10 yıllık kullanım ömrü boyunca.

Not: Duraklama süresi maliyeti baskın değişkendir ve en çok uygulama özelliğidir. Yukarıdaki aralık düşük ila orta bir duraklama süresi maliyeti senaryosunu varsayar. Sürekli işlem endüstrilerinde (kimya tesisleri,Güç üretimi, yarı iletken fabrikaları), duraklama süresi maliyetleri saatte 10.000 USD'yi aştığından, tel ip izolatörleri için ekonomik durum tek bir izolatör kurulumunda bile ezici hale geliyor.

JGX-0958D-108A Teknik özellikler

Uygulama Sektörleri ve Kullanım Vakaları

Endüstriyel Otomasyon ve Makine Aracı

CNC dönüşüm merkezleri, 5 eksenli işleme merkezleri ve öğütme makineleri, iğne dönümünden geniş bant titreşim üretir (tipik olarak 6.000 ∼ 20.000 RPM, 100 ∼ 333 Hz temeline karşılık gelir),Araç-iş parçası etkileşimiJGX-0958D-108A ′s 9.5 ′12.5 Hz doğal sıklığı sıkıştırmada izolasyon bölgesini bu uyarılma frekanslarının altında rahatça yerleştirir.30 Hz'den yüksek spindle frekanslarında 88~92% titreşim azaltımı elde etmekTüm metal yapısı, su ile karışan kesme sıvılarına, yağ sisine ve parçalanmadan süreksiz maruz kalmaya dayanır.

HVAC ve Bina Hizmetleri

Merkezi kaçak soğutucular (tipik olarak 300 ∼ 1.500 kW soğutma kapasitesi), vida kompresörleri ve soğutma kulesi fan-motor montajları, ticari ve endüstriyel binalarda baskın titreşim kaynaklarıdır.JGX-0958D-108A'nın amplitüde bağlı amortizasyon özelliği özellikle HVAC uygulamaları için uygundur.: normal sabit durum çalışmasında tipik olan düşük titreşim amplitudalarında düşük amortizasyon sağlar (ve bu nedenle yüksek izolasyon verimliliği),Kompresör çalıştırma ve kapatma yüksek amplitudlu geçici sırasında otomatik olarak enerji dağılımı artırırken.

Enerji ve Elektrik Üretimi

Döner motorlar, gaz türbini jeneratör setleri, santrifugal pompa kayışları ve petrol ve gaz, petrokimya,ve elektrik hizmetleri uygulamaları titreşim izolatörlerini sürekli geniş bant heyecanının sert bir kombinasyonuna maruz bırakırJGX-0958D-108A's SS304 tel ipi, ekşi gaz (H2S), hidrokarbon kondensatları,Kıyı ve açık deniz tesislerinde tuzlu atmosferlerEn aşındırıcı ortamlar için, molibden ile güçlendirilmiş çukur direnci ile bir SS316 tel ipi seçeneği özel siparişle mevcuttur.

Taşımacılık ve Mobil Ekipmanlar

Demiryolu vagonu alt çerçeve ekipmanları (frene direnç ızgaraları, çekiş dönüştürücüleri, yardımcı güç kaynakları), lokomotif motor-generatör setleri, and heavy commercial vehicle sleeper cab isolation are all applications where vibration isolators must absorb not only steady-state engine vibration but also transient shock inputs from track irregularitiesJGX-0958D-108A'nın yağmur, yol tuzu püskürtmesine dayanabilen tamamen metal yapısıyla birlikte 30 g / 11 ms yarı sinüs'te ≥50% şok zayıflatması,ve taş etkisi, 2 ̊3 yıllık çerçeve altındaki maruz kalmadan sonra sertleşen ve çatlayan elastomer desteklerin doğrudan yerine geçer..

Sıkça Sorulan Sorular

JGX-0958D-108A için en az sipariş miktarı nedir?Değerlendirme siparişleri 10 parçadan başlar. Üretim programları için, LTA anlaşmaları, asgari sevkiyat miktarı olmayan planlı yayınları destekler, sadece zamanında (JIT) ve kanban dolgu modellerini sağlar..Standart teslim süresi, bitmiş mal envanterinden 5-7 iş günü, stok seviyelerini aşan üretim siparişleri için 15-25 iş günüdür.

Geri dönüştürülebilirlik iddiasını nasıl doğrulayabilirim?SS304 telinin ve 6061-T6 alüminyum bloklarının tam alaşım sınıfını belgeleyen her üretim partisi için malzeme bileşimi sertifikaları (EN 10204 3.1) mevcuttur.Bu sertifikalar, her iki malzemenin de standart metal geri dönüşüm akışları için kabul kriterlerini karşıladığını onaylamak için atık yönetimi sağlayıcınıza veya sürdürülebilirlik denetleyicinize sunulabilir.Her sevkiyatla birlikte fotoğraflı adımlarla bir sökme talimatı sayfası bulunur.

Metalik hammaddelerin fiyatları önemli ölçüde değişirse LTA'ya ne olur?LTA fiyatlandırma mekanizması şeffaflık ve sınırlı ayarlama için tasarlanmıştır.Eğer LME alüminyum iki katına çıkarsa ve endeks hesaplaması %25'lik bir düzeltme sağlarsa, limit artışı %8'e kadar tutar. tedarikçi farkı emer. simetrik olarak, emtia fiyatları düşerse, -%8 limiti tedarikçiyi sürdürülemez fiyat erozyonundan korur.Bu yapı, hedef ile bağlantıyı korurken her iki tarafa da planlama kesinliği sağlar., yayınlanan fiyat referansları.

JGX-0958D-108A, deniz ortamları için SS316 tel ipi ile temin edilebilir mi?Evet, SS316 versiyonu (UNS S31600, kloride daha fazla direnç sağlamak için% 2'lik molibden içeriği) en az 100 adet sipariş miktarıyla mevcuttur.Bu yapılandırma, tuzlu sudan 5 km uzaklıkta olan kıyı tesisleri için önerilmektedir., açık deniz platformları ve deniz gemileri makine odası uygulamaları, tuzlu atmosfer ve yüksek sıcaklık kombinasyonunun standart SS304'te çukur korozyonunu hızlandırdığı durumlarda.
