Kablo İpi titreşim izolatörü nedir ve nasıl çalışır?

Bir tel ip titreşim izolatörü, titreşim enerjisini zayıflatan pasif bir mekanik cihazdır.Coulomb sürtünme damping-Tür bobininin yük altında bükülmesiyle tek tek çelik tel teller arasında oluşan kuru sürtünme.,JGX-0958D-108A, 133 bireysel telinin (7 tel * 19 tel) arasındaki mikroskopik arayüzde enerjiyi dağıtır ve bakımsız bir sistem oluşturur.yaş veya sıcaklık döngüsü ile bozulmayan parçacıksız amortizasyon mekanizması.

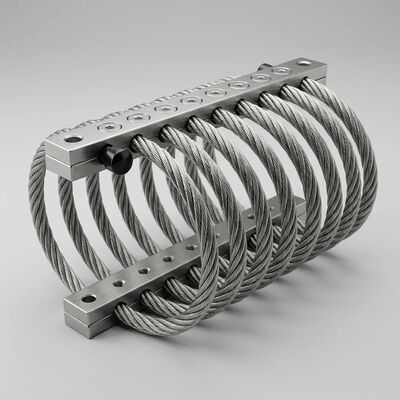

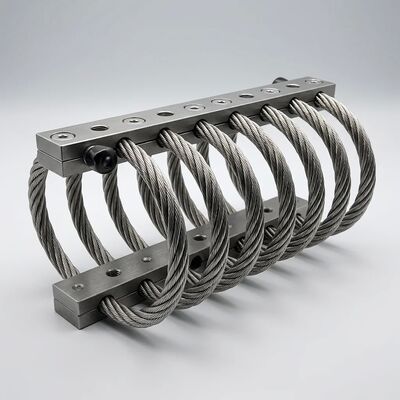

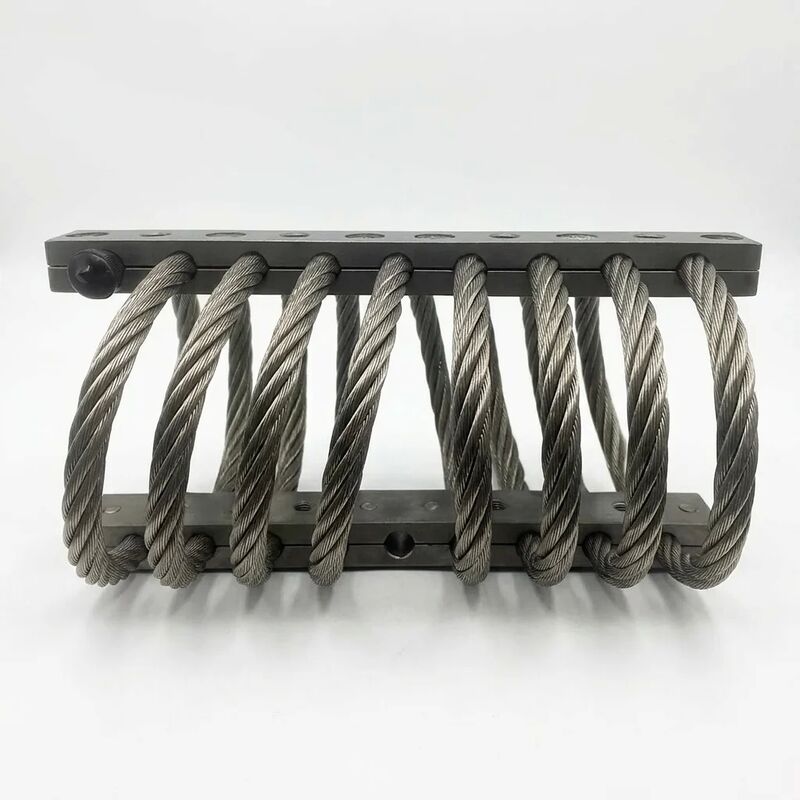

JGX-0958D-108A üç bileşenden oluşur: 7*19 paslanmaz çelik 304 tel ip (6,4 mm nominal çap, 8 aktif döngü),Yüksek ve düşük 6061-T6 alüminyum alaşımlı sıkıştırma blokları sert anodlu yüzey finişi ileBir titreşim kaynağı ve korunan yapı arasında monte edildiğinde, tel ip bobini giriş heyecanına yanıt olarak bükülür.Tek bir kompakt elementte hem sertlik (yük desteği) hem de amortizasyon (enerji dağılımı) sağlayarak kinetik enerjiyi önemsiz ısıya dönüştüren kontrollü bir dallar arası sürtünme üreten.

Ön onaylı FEA modelleri: Tasarım döngünüzü 2 ¢ 3 hafta kısaltın

Titreme izolatörü seçiminde devam eden zorluklardan biri, katalog verileri ile gerçek dünyadaki kurulu performans arasındaki boşluktır.Statik yük değerleri, izolatörün ağırlığa dayanabileceğini söyler.Bu boşluğu kapatmak için örnekleri sipariş etmek gerekir.bina test armatürleri, salkım masası karakterize edilmesini çalıştırmak ve tasarım döngüsü başına tipik olarak 2 ̇ 3 hafta tüketen bir süreci tekrarlamak.

JGX-0958D-108A bu konuyuönceden onaylanmış FEA simülasyon modellerimühendislik teminatı olarak dahil edilmiştir. Her model, 6-DOF elektrodinamik salıncak tablosundan elde edilen fiziksel test verileriyle ilişkilendirilmiştir.Bu ana çıkışlar için ±5% içinde simülasyon-ölçüm doğruluğu elde etmek:

• Statik yük-defleksiyon eğrileriSıkıştırma, gerilim ve kesme yükleme yönlerinde
• Dinamik sertlik (K*) ve kaybı faktörü (η)heyecanlandırma amplitudunun fonksiyonları olarak (0,1 mm'den 2,0 mm'ye kadar)
• Gönderilebilirlik (T)5 Hz ila 500 Hz frekans aralığında nominal yük altında
• Histerez döngüsü şekli ve alanı“çember başına enerji dağılımı ile doğrudan ilişkili
• Rezonans güçlendirme faktörü (Q)İlk üç modal frekans için

Bu modeller Ansys Mechanical, Abaqus ve COMSOL Multiphysics ile uyumlu bir formatta sunulmaktadır.Yapısal dinamik ekibinizin JGX-0958D-108A'yı doğrudan bir sistem düzeyinde bir modele atmasına ve donanım tedarikine karar vermeden önce izolasyon performansını değerlendirmesine izin vermek.

Ters mühendislik hizmeti: Sistematik 4 aşamalı bir metodoloji

Üretim makineleri artık üretilmeyen titreşim izolatörlerine dayanıyorsa, çünkü orijinal tedarikçi ürün hattını durdurdu, aletlerini değiştirdi,Ya da işten çıkmışsa, ekipman sahibi hoş olmayan bir dizi seçimle karşı karşıyadır.: Yaşlanan montajlardan kaynaklanan bozulmuş yalıtım performansını kabul etmek, pahalı bir özel yeniden tasarımı yaptırmak veya tüm makineyi değiştirmek.JGX-0958D-108A platformu, entegre ters mühendislik hizmeti aracılığıyla dördüncü bir seçenek sunar..

1. aşama: Metroloji ve Belgeleme (3-5 iş günü)

• Dış zarf geometriyi ±0,05 mm doğrulukla yakalamak için mevcut izolatörün 3 boyutlu lazer taraması
• Montaj arayüzü ölçümü: bult deliği çapı, merkezden merkeze mesafe, iplik özellikleri ve karşı boru derinliği
• Tel ip alaşım sınıfını ve sıkıştırma bloğunun bileşimini belirlemek için XRF (X-ışını floresans) analizi yoluyla malzeme tanımlanması
• Montaj yöneliminin, bitişik açık alanların ve yedek tasarımını bilgilendiren görünür aşınma veya korozyon kalıplarının fotoğraf belgeleri

Aşama 2: Performans Karakterizasyonu (5-7 İş Günü)

• Sınıf 0.5 yük hücresi doğruluğuyla evrensel bir test makinesiyle üç yük ekseni üzerinde statik yük-defleksiyon testi
• Elektrodinamik bir salkımdaki dinamik karakterize: 5 Hz'den 500 Hz'ye kadar süpürme sinüs girişi, iletebilirlik ve faz açısını ölçmek
• Şok tepkisi testi: izoleatörün şok zayıflatma davranışını yakalamak için 15 g, 30 g ve 50 g'de yarı sinüs impuls girişleri
• Döngü başına enerji dağılımını ölçmek için 0,5 mm, 1,0 mm ve 2,0 mm yer değiştirme genişliklerinde histerez döngüsü çıkarma

Aşama 3: FEA ilişkisi ve optimizasyonu (5-7 iş günü)

• Fase 2 ölçümlerine ±5%'lik bir hassasiyetle uyacak şekilde ayarlanmış yüksek sadakatli bir FEA modelinin yapımı
• Tel ip çapının (4,8 ∼9,5 mm aralığı), bobin sayısının (6 ∼12 döngü) ve aynı zarf içinde eşdeğer veya daha iyi bir performansı elde etmek için sıkıştırma geometrisinin parametrik optimizasyonu
• Yağmur akışı döngüsü sayımı ve Miner's kuralı kullanılarak yorgunluk ömrü tahmin edilmesi, en az 10'u hedeflemektedir.⁷Rütbeli yükte döngü dayanıklılığı

4. aşama: Kalifikasyon ve teslimat (10-15 iş günü)

• Optimize edilmiş özelliklere göre yapılandırılmış 5 prototip JGX-0958D-108A ünitesinin üretimi
• Aynı salıncak kurulumunda orijinal izoleatöre karşı arka arkaya dinamik test
• Tüm ölçülen parametreler için orijinal ve yedek performansı karşılaştıran bir nitelik test raporunun teslim edilmesi
• Sertifikalı yedek izolatörlerin tam malzeme izlenebilirliği belgesi ile son üretim süresi ve sevkiyatı

Parçacıksız Damping: Neden Temiz Oda Uygunluğu Seçim denklemini Değiştirir

ISO 14644-1 temiz oda sınıflandırmaları, havada bulunan partikül konsantrasyonuna sıkı sınırlar koyar. A single elastomeric vibration mount in a Class 5 (ISO 5 / FED STD 209E Class 100) semiconductor fab can shed enough microscopic rubber particles over its 3–5 year service life to trigger particle count excursions during routine environmental monitoringTel ip izoleörleri bileşen düzeyinde bu arıza modunu ortadan kaldırır.

JGX-0958D-108A'nın amortizasyon mekanizması tamamen mekaniktir: 7*19 ip yapısı içindeki 133 tek bir paslanmaz çelik tel bükme sırasında birbirine karşı kayarken,Sıkışmadan kontrol edilen sürtünme yaratırlar., dökülmeden ve yağlanmadan, elastomer elemanları, yapışkan bağlar, delaminasyon yapabilen kaplamalar yok,Ve vakum ortamlarında gaz çıkarabilecek organik maddeler yok.. 6061-T6 alüminyum sıkıştırma bloklarındaki sert anodize yüzey, alüminyum oksit tozu oluşturmadan aşınma direnci sağlar. Bu, JGX-0958D-108A'yı aşağıdakiler için uygun kılar:

• Yarı iletken üretimi:Wafer steppers, CMP (kimyasal mekanik düzleştirme) araçları, iyon implantatörleri ve 0.1 μm altındaki parçacık kirliliğinin matkap verim kaybına neden olabileceği litografi pist sistemleri
• İlaç üretimi:Aseptik doldurma izolatörleri, gevşetici tepsisi yığınları, tablet basıncı titreşim izolasyonu ve tekrarlanan yıkama döngülerine maruz kalan temizleme yerinde (CIP) sistem montajları
• Optik ve fotonik:Lazer interferometre masaları, optik kaplama odaları, fiber optik çekim kuleleri,ve teleskop montaj yalıtımı, optik yüzeylerde parçacıkların yerleşmesi iletimini bozar ve uzak ışığı arttırır
• Elektron mikroskopu:SEM ve TEM sütun yalıtımı, titreşimden kaynaklanan görüntü bulanıklığı ve parçacıklardan kaynaklanan sütun kirliliği her ikisi de çözünürlüğü bozar
• Kesinlik metrolojisi:Koordinat ölçüm makinesi (CMM) granit taban yalıtımı, yuvarlaklık denetleyicileri, yüzey profilometreleri ve ölçüm bloğu kalibrasyon istasyonları

JGX-0958D-108A Tam Teknik Spesifikasyon

JGX-0958D-108A elastomer izolatörlerle nasıl karşılaştırılır?

Sıkça Sorulan Sorular

Model numarası JGX-0958D-108A ne anlama geliyor?"JGX" önek, üreticinin kablo izoleörü ürün ailesini tanımlar. "0958" bu zarf sınıfının boyut ve yapılandırma kodudur."D" ikili sıkıştırıcı montaj yapılandırmasını belirtir (kafes bobini tutan iki alüminyum blok).108", kilogramlardaki nominal sıkıştırma yüküdür. "A" sonek SS304 tel ipi ve 6061-T6 alüminyum blokları ile standart konfigürasyonu gösterir.

FEA modelini mevcut simülasyon yazılımımla kullanabilir miyim?Önceden onaylanmış FEA modelleri, Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) ve Nastran'a (toplu veri desteği üzerinden) ithalat edilebilir tarafsız bir dosya biçiminde sunulmaktadır.Eğer ekibiniz farklı bir çözücü kullanıyorsa, format dönüşüm desteği için uygulama mühendisliği grubumuza başlayın.

Ters mühendislik projesini başlatmak için gereken asgari bilgi nedir?Mevcut izoleatörün kabuk boyutlarına ihtiyacımız var (başlangıç değerlendirmesi için genellikle ölçek referansı olan bir fotoğraf yeterlidir), desteklenen kütlenin bir tahmini,ve makinenin baskın titreşim sıklığı veya çalışma hızıBu üç girişten, uygulama ekibimiz projenin kapsamını inceleyebilir ve 2 iş günü içinde sağlam bir teklif sunabilir.

Sert anode yüzey zamanla yıpranır mı?Tip III sert anodize tabakası, 250 μm kalınlığında ve 350 400 HV Vickers sertliğinde. the clamping block surface that contacts the wire rope experiences negligible wear because the rope-to-block interface is static (no sliding motion)—all damping motion occurs within the wire rope coil itself.
