Düşük frekanslı zayıflatma kablo ipi şok montajı Vandal Kanıtlı ağır görev tasarımı JGX-1276D-280B

Kritik Altyapılar için Çığır Açan Düşük Frekanslı Titreşim Azaltma

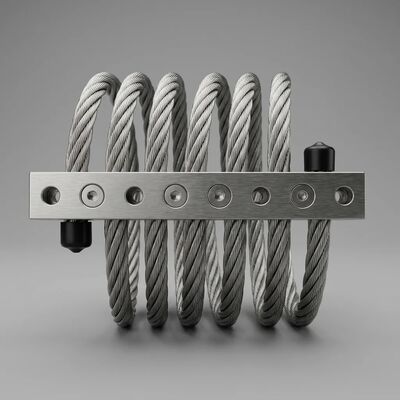

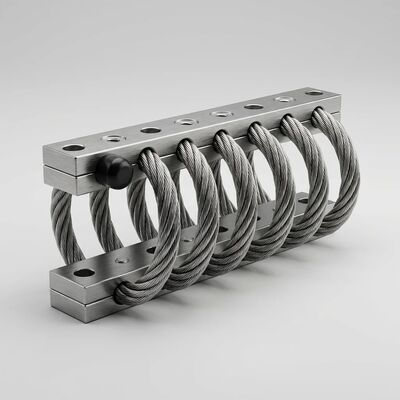

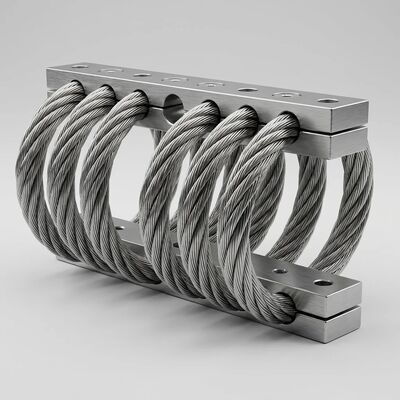

JGX-1276D-280Btel halat titreşim yalıtıcısı, geleneksel elastomerik montaj parçalarının eşleşemeyeceği olağanüstü düşük frekanslı zayıflama performansı sunar. JGX-1276 serisinin en yüksek kapasiteli üyesi olan bu 6 döngülü, 12,7 mm çaplı paslanmaz çelik kablo izolatörü,280kg statik yükkadar düşük frekanslardan etkili titreşim izolasyonu sağlarken5-8Hz— geleneksel montajların tipik olarak 10 Hz'nin altındaki girişleri zayıflatmak yerine güçlendirdiği göz önüne alındığında önemli bir mühendislik başarısı.

7x19 yapıdaki paslanmaz çelik kablo içindeki benzersiz teller arası sürtünme mekanizması, yay tabanlı sistemlerde ekipman stabilitesini tehlikeye atan büyük statik sapmalara gerek kalmadan düşük frekanslı titreşim enerjisini dağıtır. Bu, JGX-1276D-280B'nin büyük dönen makineleri, yapısal sistemleri ve hassas altyapı ekipmanlarını rüzgarın neden olduğu salınımdan, sismik mikro sarsıntılardan ve yer kaynaklı trafik titreşiminden korumasını sağlar.

Teknik Özellikler

Temel Operasyonel Avantajlar

• Düşük Frekans Zayıflatmada Atılım:5-8Hz aralığındaki titreşim enerjisini etkili bir şekilde izole eder; bu frekans bandında geleneksel kauçuk montaj parçaları ve helezon yaylar genellikle azaltmak yerine yükseltir. Bu yetenek, uzun yapıları rüzgarın neden olduğu salınımdan korumak, büyük dönen makineleri düşük devirli dengesizlik kuvvetlerinden izole etmek ve hassas elektronikleri yerdeki trafik titreşiminden ayırmak için gereklidir.
• Vandalizme Karşı Korumalı Fiziksel Güvenlik:Kurcalamaya dayanıklı güvenlik bağlantı elemanları, yoğun tamamen metal yapı ve tamamen kapalı mimari, halka açık veya uzak kurulumlarda yetkisiz sökme, kesme, kaldırma ve darbe girişimlerine karşı dayanıklıdır. Dilimlenebilecek, yakılabilecek veya kimyasal saldırıya uğrayabilecek açıkta kalan kauçuk veya polimer bileşenler yoktur.
• Hızlı Salınım Bastırma:C/Cc > %15 sönümleme oranı, rezonans enerjisini 2-3 salınım döngüsü içinde dağıtarak yapısal yorgunluğa, cıvatalı bağlantı gevşemesine ve kritik altyapı ekipmanlarında elektronik bileşen arızasına yol açan sürekli titreşim oluşumunu önler.
• Sıfır Bakım Hizmet Ömrü:Sıvı değişimi gerektiren hidrolik amortisörlerin veya sürünme ve eskime nedeniyle periyodik değişim gerektiren kauçuk takozların aksine, tamamen metal JGX-1276D-280B, sıfır bakım müdahalesi ile 20 yıldan fazla çalışma ömrü boyunca tutarlı mekanik özellikleri korur.
• Her Hava Koşullarında Dış Mekan Dayanıklılığı:Tuz spreyine 1000 saatten fazla maruz kalma, sürekli UV radyasyonu, asit yağmuru, ozon ve biyolojik büyümeye karşı kanıtlanmış direnç, koruyucu muhafazalar olmadan kıyı, tropikal, çöl ve arktik ortamlarda güvenilir performans sağlar.
• Çok Yönlü İzolasyon:Sıkıştırma, kesme ve yuvarlanma eksenlerinde eş zamanlı titreşim zayıflaması, ayrı yanal sınırlamalara olan ihtiyacı ortadan kaldırarak kurulum karmaşıklığını ve potansiyel sönümleyici arıza noktalarını azaltır.

Tipik Uygulama Senaryoları

Montaj Yapılandırma Seçenekleri

JGX-1276D-280B, çeşitli kurulum kısıtlamalarına uyum sağlamak için esnek montaj düzenlemelerini destekler:

• Sıkıştırma Bağlantısı (Dikey):Kablo düzlemine dik olarak uygulanan yük - ekipman tabanları, kızağa monteli paketler ve jeneratör setleri için standart konfigürasyon.
• 45° Sıkıştırma Montajı:Dikey ve yatay izolasyon bileşenlerini birleştiren açılı yönlendirme — çok yönlü dinamik kuvvetler üreten ileri geri hareket eden makineler için idealdir.
• Kesme/Rulo Montajı (Yatay):Kablo düzlemine paralel olarak uygulanan yük — asılı ekipman izolasyonu, boru desteği sönümlemesi ve yanal kısıtlama uygulamaları için önerilir.

Malzeme Konfigürasyon Seçimi

• Paslanmaz Çelik Tespit Çubukları (Dış Mekan için Standart):Maksimum korozyon direnci ve fiziksel güvenlik. Hem çevreye maruz kalmanın hem de saldırılara karşı direncin önemli olduğu kıyı, açık deniz ve gözetimsiz dış mekan kurulumları için önerilir.
• Sert Eloksallı Alüminyum Tespit Çubukları (İç Mekan Opsiyonu):Kalın anodik oksit tabakası sayesinde mükemmel korozyon koruması ile daha hafiftir. Ağırlığın azaltılmasına öncelik verilen kapalı mekan ağır ekipman izolasyonu, HVAC makine odaları ve kontrollü ortamlar için uygundur.

Kalite Güvencesi ve Test

Her JGX-1276D-280B izolatörü, sevkıyattan önce kapsamlı bir test protokolüne tabi tutulur:

• Sıkıştırma, 45° sıkıştırma ve kesme/yuvarlanma yönlerinde statik yük-sapma ölçümü
• Nominal sıcaklık aralığı boyunca logaritmik azalma yöntemi yoluyla sönümleme karakterizasyonu
• Tüm montaj deliği konumlarının, çubuk paralelliğinin ve kablo döngüsü geometrisinin boyutsal denetimi
• Kaplama kalınlığı ve yapışma testi de dahil olmak üzere yüzey işleme kalitesinin doğrulanması
• Her izolatörü kendi özel test sertifikasına bağlayan bireysel seri numarası izlenebilirliği

Xi'an Hoan Microwave Co., Ltd. Hakkında

Xi'an Hoan Microwave Co., Ltd., 2005 yılından bu yana titreşim izolasyon mühendisliğinde ön saflarda yer almaktadır. ISO 9001:2015 sertifikalı tesisimiz, dünya çapındaki kritik altyapı uygulamaları için zorlu performans özelliklerini sürekli olarak karşılayan tel halat izolatörleri üretmek için şirket içi CNC işlemeyi, otomatik kablo şekillendirmeyi ve hassas yük saptırma testini birleştirir.

500'ü aşkın profesyonelden oluşan iş gücüyle uygulama mühendisliği ekibimiz, yük hesaplaması, montaj modeli optimizasyonu ve özel konfigürasyon tasarımı da dahil olmak üzere kapsamlı satış öncesi destek sağlar. Güvenilir, bakım gerektirmeyen titreşim yalıtımına güvenen telekomünikasyon operatörlerine, demiryolu yetkililerine, su hizmetlerine, enerji dağıtım şirketlerine, denizcilik operatörlerine ve bina hizmetleri yüklenicilerine hizmet vererek 35'ten fazla ülkeye ihracat yapıyoruz.

Düşük frekans izolasyon gereksinimlerinizi görüşmek için altyapı koruma uzmanlarımızla iletişime geçin. Özel ekipman koruma uygulamanız için ücretsiz yük analizi, frekans yanıtı tahmini ve özel montaj konfigürasyonu önerileri sunuyoruz.
