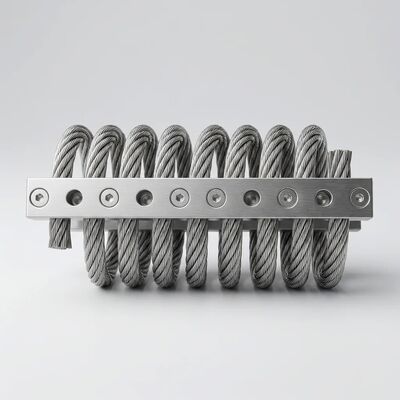

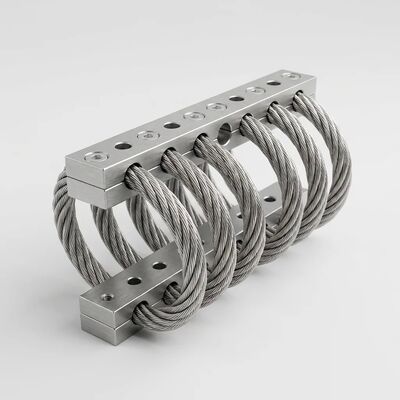

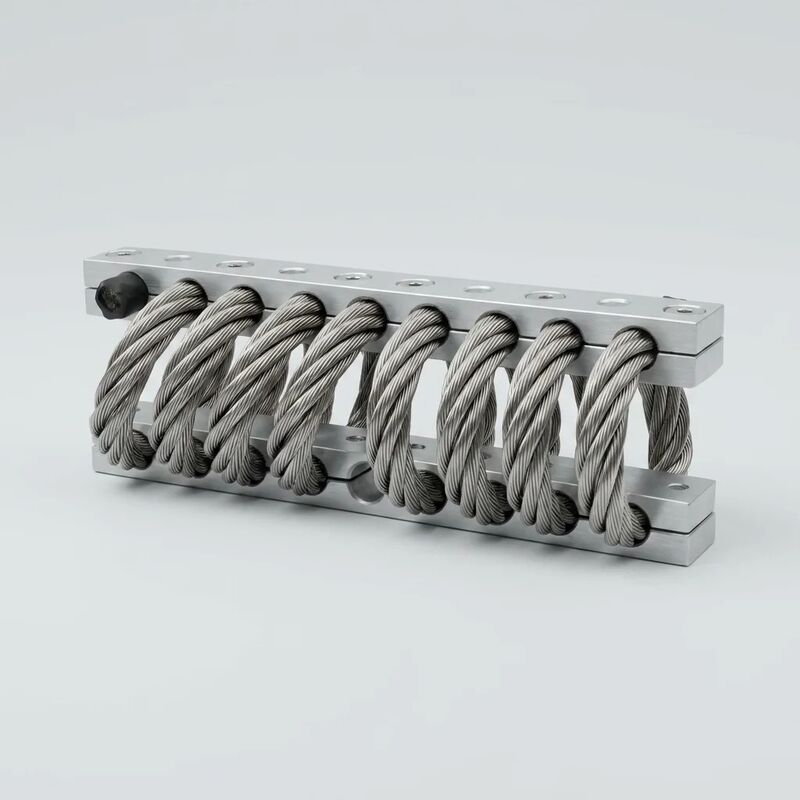

JGX-1278D-235B Temizlik gerektirmeyen tel ip yalıtıcısı 235N Ekib için çift eylemli şok titreşim kontrolü 95mm

Name: JGX-1278D-235B Temizlik gerektirmeyen tel ip yalıtıcısı 235N Ekib için çift eylemli şok titreşim kontrolü 95mm
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1278D-235B
Availability: InStock

Marka Adı:	Hoan
Model Numarası:	JGX-1278D-235B
Adedi:	10 adet
Ödeme Koşulları:	L/C,D/A,D/P,T/T,Western Union

Detay Bilgisi

Ürün Tanımı

Detay Bilgisi

Menşe yeri:

Şaanksi, Çin

Sertifika:

ISO 9001:2015

Modeli:

JGX-1278D-235B

Kablo çapı:

12,7 mm

Döngü Sayısı:

Maksimum Statik Yük (Dikey):

235K

Maksimum Deformasyon (Dikey):

48,8 mm

Titreşim Sertliği (Dikey):

457 KN/m

Şok Sertliği (Dikey):

196 KN/m

Toplam Yükseklik (H):

95mm ±3,30mm

Genel Genişlik (W):

121mm

Birim ağırlığı:

2.22kg

Montaj deliği:

φ9,0mm Delikten

Konu boyutu:

M8 × 1,25

Havşa Açısı:

90°

Montaj Seçenekleri:

A, B, C, D, E, S

Kablo malzemesi:

paslanmaz çelik 304

Tespit Çubuklarının Malzemesi:

Paslanmaz Çelik 304 veya Alüminyum Alaşımlı

Yüzey İşlem (Alüminyum):

Beyaz Eloksal / Sert Eloksal

Sıcaklık Aralığı:

-180°C ila +300°C

Başvuru:

Endüstriyel Makineler, Pompalar, Kompresörler, Jeneratörler, HVAC Sistemleri

Vurgulamak:

Sıfır Bakım Gerektiren Tel Halat İzolatörü

Çift Etkili Şok Titreşim Kontrolü

Ömür Boyu Tasarruflu Kablo Şok Montajı

Ürün Tanımı

JGX-1278D-235B Sıfır Bakım Gerektiren Tel Halat Titreşim İzolatörü — Endüstriyel Makineler için Çift Etkili Şok Emme ve Ömür Boyu Maliyet Azaltma

JGX-1278D-235BEndüstriyel titreşim yalıtımında temelde farklı bir değer teklifi sunar:bir kez yükleyin, sonsuza kadar unutun. Çift etkili şok ve titreşim kontrolünü tamamen pasif tamamen metal bir mimariyle birleştiren bu 235N dereceli tel halat izolatörü, planlı değiştirme, muayene ve değiştirme için işçilik, servis için üretim kesintisi, yedek parça envanteri ve bozulmuş elastomerik atıkların imhası gibi yinelenen sahip olma maliyetinin her kategorisini ortadan kaldırır. Toplam yüksekliği 95 mm, genişliği 121 mm ve ağırlığı 2,22 kg olan JGX-1278D-235B, standart endüstriyel montaj ayak izlerine uyarken aynı zamanda25 yılı aşan tahmini hizmet ömrünormal çalışma koşullarında - genellikle koruduğu ekipmandan daha uzun ömürlüdür.

Titreşim Yalıtımının Gerçek Maliyeti — Satın Alma Fiyatı Neden Yanlış Ölçüttür?

İzolatörleri yalnızca birim satın alma maliyetine göre değerlendiren satın alma ekipleri, sistematik olarak pahalı bir hata yapar. İzolatörler, sarf malzemeleri değil, altyapı bileşenleridir ve gerçek maliyetleri yaşam döngüsü açısından ölçülür. Aşağıdaki analiz, 10 yıllık bir çalışma ufku boyunca tipik bir 24 noktalı endüstriyel kurulumu karşılaştırmaktadır:

Tablo 1: 10 Yıllık Toplam Sahip Olma Maliyeti - Elastomerik Bağlantılar ve JGX-1278D-235B (24 Noktalı Kurulum)
Maliyet Unsuru (10 Yıllık Ufuk)	Elastomerik Bağlantılar	JGX-1278D-235B Tel Halat İzolatörleri
İlk satın alma (24 adet * birim maliyet)	$X — Daha düşük birim fiyat	1,5-2,0$X — Daha yüksek birim fiyat, tek seferlik gider
4. Yılda planlanmış değiştirme	24 adet * birim maliyet + değiştirme işçilik + üretim kesintisi (8-24 saat)	Yok — planlanmış değiştirme aralığı yok
8. Yılda planlanmış değiştirme	24 adet * birim maliyet + işçilik + arıza süresi (tekrar)	Hiçbiri
Üç aylık denetim işçiliği (10 yıl * 4 denetim)	40 inceleme * 1,0 saat * teknisyen ücreti (sarkmayı ölçün, çatlakları kontrol edin, belgeleyin)	40 denetim * 0,15 saat * teknisyen ücreti (yalnızca görsel kontrol, ölçüm yok)
Yedek parça envanter taşıma maliyeti	Depoda 6-12 yedek montaj parçası; envanter yönetimi yükü	Sıfır — stok değişimine gerek yok
Acil çağrı riski (planlanmamış arıza)	Orta - hiçbir uyarı olmadan yıkıcı kauçuk yırtılması meydana gelebilir	Sıfıra yakın — aşamalı kablo aşınması, işlevsellikten ödün vermeden aylarca görsel uyarı sağlar
Bertaraf maliyeti	Bağlı kauçuk-metal atık akışı; bazı yargı bölgelerinde özel muamele gerekir	%100 geri dönüştürülebilir paslanmaz çelik ve alüminyum — standart hurda metal akışı
Tahmini 10 Yıllık TCO İlk Satın Alma Katları	3,0-5,0* birim satın alma maliyeti	1,0-1,2* birim satın alma maliyeti

Uzaktan kurulum ekonomisi:TCO avantajı, erişilmesi zor konumlardaki kurulumlarda daha da belirgin hale gelir. Bir açık deniz platformu yardımcı ekipman kızağını, bir çöl pompa istasyonunu veya bir yer altı makine kasasını düşünün: bir servis ekibini harekete geçirmenin maliyeti (helikopter transferi, güvenlik brifingi, kapalı alan izni, ekipman kapatma koordinasyonu) başlangıçtaki izolatör tedarikinin tamamını 5-10* kat aşabilir. Bu senaryolarda, JGX-1278D-235B'nin "kur ve unut" karakteri, elastomerik alternatiflere kıyasla %80'e yaklaşabilen bir yaşam döngüsü maliyet avantajı sağlar.

Çift Etkili Sönümleme — Bir Cihaz Hem Rutin Titreşimi hem de Şok Olaylarını Nasıl Ele Alır?

Geleneksel izolasyon stratejileri, titreşim ve şoku ayrı donanım gerektiren ayrı problemler olarak ele alır: sürekli titreşim için yumuşak montajlar, ara sıra meydana gelen darbeler için sert sönümleyiciler. JGX-1278D-235B her iki sorunu da tek bir fiziksel mekanizmayla çözer—Tel-tel temas arayüzlerinde Coulomb sürtünmesiçok telli paslanmaz çelik kablo sarmalının içinde.

Mod 1: Sürekli Titreşim Sönümleme (Normal Çalışma)

Rutin ekipman çalışması sırasında (sabit hızda çalışan bir pompa, bir kompresör döngüsü, sabit güç üreten bir jeneratör seti) ekipman düşük genlikli, nispeten yüksek frekanslı titreşim üretir. Bu titreşim, kabloyu oluşturan 7 telin her birinde bulunan ayrı paslanmaz çelik teller arasında mikro yer değiştirmelere (tipik olarak 5-50 μm) neden olur. Bu temas noktalarında katı sürtünmesi kinetik enerjiyi ihmal edilebilir ısıya dönüştürür. Ekipman ne kadar sert titreşirse, kablolar arası temas arayüzleri de o kadar fazla devreye girerek ayar, ayarlama ve harici güç kaynağı gerektirmeyen, kendi kendini düzenleyen bir sönümleme etkisi yaratır.

Mod 2: Geçici Şok Emilimi (Darbe Olayları)

Ani bir yüksek enerji girişi meydana geldiğinde (bir pompa darbesi olayı, kompresörün yavaşlaması, malzeme taşıma sırasında yapısal çarpışma veya sismik bir sarsıntı) kablo, makro ölçekte geometrik yeniden yapılanmaya uğrar. Tek tek teller, çok telli demet içinde kayar ve yeniden konumlanır, birleşik sürtünme (tel seviyesi) ve elastik deformasyon (sarmal seviyesi) yoluyla dürtü enerjisini emer. Sekiz şeklindeki sarım geometrisi, deformasyon büyüdükçe kademeli bir sertlik artışı sağlar ve mekanik sert durdurmalar olmadan doğal aşırı yük koruması sağlar. Geçici olay sona erdiğinde kablo, kalıcı bir set olmaksızın orijinal geometrisine geri döner.

JGX-1278D-235B — Tam Çok Eksenli Performans Verileri

Tüm yük değerleri Tip II karakterizasyon testine dayanmaktadır. Değerler, izolatörün 23°C ortam sıcaklığında alüminyum tespit çubuklarıyla nominal performansını temsil eder:

Tablo 2: Yük-Sapma ve Sertlik Karakterizasyonu
Yükleme Yönü	Maksimum Statik Yük	Maksimum Deformasyon	Titreşim Sertliği	Şok Sertliği	Sertlik Oranı (Vib/Şok)
Dikey – Sıkıştırma	235 K	48,8 mm	457 KN/m	196 KN/m	2,33*
45° Açılı — Kombine	165,7 K	68,6 mm	259 KN/m	98 KN/m	2,64*
Yanal – Kesme / Rulo	122,6 N	50,8 mm	121 KN/m	121 KN/m	1,00*

Sertlik oranlarının yorumlanması:2,33*'lük dikey titreşim-şok sertlik oranı, yalıtkanın günlük titreşim sırasında bir şok olayına göre iki kat daha fazla sert olduğu anlamına gelir. Bu, tel halat izolatörlerinin tanımlayıcı özelliğidir: geçici aşırı yük koşullarında uyumlu ve enerji emici hale gelirken normal çalışma için sağlam, istikrarlı bir destek sağlarlar. 45° birleşik yükleme yönünde bu fark 2,64*'e genişler; bu da JGX-1278D-235B'yi özellikle birleşik sıkıştırma ve kesme yüklerinin hakim olduğu brakete monteli ekipmanlar için etkili kılar. Yanal 1,00* oranı, sekiz şeklindeki kablo geometrisinin simetrik kesme davranışını yansıtır.

Boyutsal Özellikler ve Arayüz Detayları

Tablo 3: Fiziksel ve Mekanik Arayüz
Parametre	Değer	Detay
Model Tanımı	JGX-1278D-235B	1278 = 12,7 mm kablo, 8 döngü; 235 = Newton cinsinden nominal dikey yük
Yükseklik (Y)	95mm ±3,30mm	Yüksüz serbest yükseklik
Genişlik (W)	121 mm	Uçtan uca çubuk uzunluğu
Yığın	2,22 kilo	Alüminyum çubuklarla; 304 SS çubuk seçeneğiyle yaklaşık 3,0 kg
Kablo Çapı	12,7 mm	7 tel * tel başına 19 tel; Tip 304 SS
Döngü Sayısı	8	Şekil-sekiz sarmal sarma düzeni
Montaj Deliği	φ9,0 mm (+0,13/-0,38)	Açık delik, 90° havşalı
İplik	M8*1.25	ISO metrik kaba; bara dokunuldu
Montaj Yapılandırmaları	A, B, C, D, E, S	Tüm yaygın kurulum geometrilerini kapsayan 6 standart varyant

Ortama Özel Dayanıklılık — Kur ve Unut'un En Önemli Olduğu Yer

Tablo 4: Zorlu Kurulum Ortamları ve JGX-1278D-235B Yanıtı
Çevre	Geleneksel Montaj Arıza Modu	JGX-1278D-235B Tamamen Metal Çözümü
Uzak çöl pompa istasyonu (50°C gündüz / 5°C gece; UV indeksi 11+; servis ziyareti = her yön 8 saatlik sürüş)	24 ay içerisinde ozon + UV nedeniyle kauçuk yüzey çatlaması; termal döngü bağ hattı yorulmasını hızlandırır; bineklerin kendisinden daha fazla değiştirme maliyeti karşılığında iki kişilik bir ekip göndermek	Sıfır UV/ozon bozulması; 304 SS ve 6061-T6 alüminyumun her ikisi de özellik değişikliği olmaksızın 45°C günlük termal salınımı karşılar; hiçbir servis ziyaretine gerek yoktur; hiçbir zaman
Arktik izleme enstrümantasyonu (-55°C kış ortamı; helikopterle erişim yalnızca Kasım-Nisan)	Elastomer cam geçiş sıcaklığı yaklaşık -40°C ila -50°C'ye ulaştı; Ekipman korumasının en kritik olduğu anda montaj sertleşir ve tüm sönümleme özelliğini kaybeder	304 SS -180°C'ye kadar tam süneklik ve elastiklik modülünü korur; sönümleme performansı aslında artan iplikçikler arası sürtünme katsayısı nedeniyle kriyojenik sıcaklıklarda artırılır
Açık deniz platformu — ticari denizcilik (Tuz sisi 365 gün/yıl; tüm bakımlar için helikopter lojistiği; kapalı alanda çalışma izinleri gereklidir)	Kauçuk-metal bağ arayüzünde tuz püskürtme korozyonu, ilerleyen delaminasyona neden olur; değiştirme, helikopter mürettebatının transferini, çalışma iznini ve ekipmanın kapatılması koordinasyonunu gerektirir	Korozyona uğrayacak bağ arayüzü yok; 304 SS pasif oksit tabakası çizildiğinde kendiliğinden pasifleşir; Yürüyüş yolundan görsel inceleme; kapalı alana girişe gerek yok
Yeraltı atık su kaldırma istasyonu kasası (%100 RH, H₂S atmosferi, herhangi bir fiziksel erişim için kapalı alan giriş izni gereklidir)	Hidrojen sülfür kauçuk bileşimlerine saldırır; nem bağ hattı korozyonunu hızlandırır; her inceleme veya değiştirme, gaz izleme, havalandırma, emniyet kemeri ve yedek personel gerektirir	304 SS, ortam sıcaklığında H₂S'ye dayanıklıdır; bozunacak kauçuk yok; Kasa giriş kapağından yıllık görsel inceleme; girişe gerek yok
Yiyecek ve içecek işleme hattı (80°C'de günlük kostik yıkama; FDA/USDA hijyen gereksinimleri; ekipmanla temas eden tüm malzemeler için denetim takibi)	Kauçuk parçalar temizlik kimyasallarını emer, şişer ve elastomer parçacıklarını üretim ortamına saçar; bu da kirlenme riski oluşturur. Koruyucu bakım programının bir parçası olarak her 2-3 yılda bir takozun değiştirilmesi.	304 SS, tüm standart gıda endüstrisi temizlik rejimleriyle CIP (yerinde temizlik) uyumludur; sıfır parçacık dökülmesi; tamamen izlenebilir malzeme sertifikası mevcut; Bakteri barındıracak yarıkların bulunmadığı temiz tasarım
Kimyasal işleme tesisi (Solvent yüklü atmosfer; ara sıra dökülmeyle temas; potansiyel olarak tehlikeli atmosferler için ATEX/IECEx bölgelerine ayırma)	Solvent buharı emilimi kauçuk hacminin %20-60 oranında şişmesine neden olur; montajın yük derecesi, kurulumdan birkaç hafta sonra tahmin edilemez hale gelir; sık sık değiştirme tek risk yönetimi stratejisidir	304 SS tüm yaygın endüstriyel solventlere karşı dayanıklıdır; yük oranı tüm hizmet ömrü boyunca sabit ve öngörülebilirdir; Tamamı metal yapı statik yük birikmesi riskini ortadan kaldırır

Tutma Çubuğu Malzeme Seçim Kılavuzu

Tablo 5: Çubuk Yapılandırma Karar Matrisi
Yapılandırma	Malzeme	Sona ermek	Sertlik	Korozyon Direnci	Ağırlık	En İyi Uygulama
A — Standart	6061-T6 Alüminyum	Beyaz Eloksal 10-15μm	Ilıman	İyi (kapalı)	En hafif	Veri merkezleri, kapalı fabrikalar, iklim kontrollü muhafazalar
B — Sert	6061-T6 Alüminyum	Sert Eloksal 25-50μm	Yüksek (350-500 HV)	İyi (açık hava)	Işık	Dış mekan ekipmanları, aşındırıcı ortamlar, yüksek aşınma potansiyeli
C — Denizcilik	304 Paslanmaz Çelik	Yok (pasif Cr₂O₃ katmanı)	Yüksek	Mükemmel (açık deniz)	En ağır (~%35 daha fazla)	Kıyı, açık deniz, kimya, gıda, ilaç - korozyon riskinin diğer tüm hususlara ağır bastığı her ortam

JGX-1278 Tam Seri Referansı

Tablo 6: Tam JGX-1278 Ürün Ailesi - Yük Derecelendirmesi Sürekliliği
Modeli	Dikey Yük (N)	Hmm)	Genişlik (mm)	Kütle (kg)	Optimum Ekipman Ağırlık Aralığı (kg)*
JGX-1278D-370B	370	76	92	1.81	Montaj başına 15-26 kg
JGX-1278D-310B	310	83	102	1.91	Montaj başına 13-22 kg
JGX-1278D-292B	292	89	105	2.00	Montaj başına 12-21 kg
★ JGX-1278D-235B	235	95	121	2.22	Montaj başına 10-17 kg
JGX-1278D-199B	199	108	133	2.40	Montaj başına 8-14 kg
JGX-1278D-176B	176	124	144	2.70	Montaj başına 7-12 kg
JGX-1278D-154B	154	137	156	2.90	Montaj başına 6-11 kg
JGX-1278D-122B	122	155	180	3.09	Montaj başına 5-9 kg

*En iyi sönümleme performansı için nominal yükün %40-70'inde hesaplanan optimum aralık. Gerçek seçimde birden fazla montaj noktası arasındaki yük dağılımı, çalışma sırasındaki dinamik yükler ve ekipmanın ağırlık merkezindeki herhangi bir asimetri hesaba katılmalıdır.

Sektöre Özel Uygulamalar — Sürekli Endüstriyel Görevler için Tasarlandı

Tablo 7: Endüstri Uygulama Haritası
Endüstri	Teçhizat	Titreşim Kaynağı	JGX-1278D-235B Değeri
Su ve Atıksu	Santrifüj pompalar, havalandırma fanları, kimyasal dozaj kızakları	Pervane dengesizliği, sıvı türbülansı, boru rezonansı	7/24 ıslak ortam dayanıklılığı; H₂S'ye dayanıklı; insansız istasyonlar için sıfır bakım
HVAC ve Soğutma	Soğutucular, soğutma kuleleri, klima santralleri, kondenser fanları	Kompresör titreşimi, fan dengesizliği, yapısal şanzıman	Çatı üstü hava koşullarına dayanıklı; mevsimsel sıcaklık döngüsü bağışıklığı; koruyucu kapağa gerek yok
Basınçlı Hava	Döner vidalı ve pistonlu kompresörler, kurutucular, alıcı tanklar	Piston atalet kuvvetleri, vida titreşimi, basınçlı kap rezonansı	Başlangıç torku şokunu ve sürekli çalışma titreşimini tek bir cihazda yönetir
Dağıtılmış Güç	Dizel ve gaz jeneratör setleri, kojenerasyon modülleri, mikro türbinler	Motor ateşleme darbeleri, rotor dengesizliği, yük adımı geçici olayları	Yüksek sıcaklığa yakınlık toleransı; yakıt/yağ püskürtme direnci; yanmaz yapı
Madencilik ve Agrega	Kırıcı tahrikleri, elek çerçeveleri, konveyör redüktörlü motorları, çamur pompaları	Darbe yüklemesi, bant dengesizliği, çamur titreşimi	Aşınmaya dayanıklı; tıkanacak yağlama noktası yok; açık hava maden sahasına maruz kalma derecesi
Petrol ve Gaz Orta Akım	Boru hattı takviye pompaları, sayaç kızakları, vana aktüatör panelleri	Akış kaynaklı titreşim, basınç titreşimi, pompa kavitasyon olayları	Tam hidrokarbon daldırma toleransı; tehlikeli alan uyumluluğu
Kağıt Hamuru ve Kağıt	Arıtma motorları, takvim tahrikleri, kurutucu rulman yatakları, sarıcılar	Rulo dengesizliği, aktarma organı titreşimi, buhar sistemi geçici durumları	Yüksek sıcaklıkta yüksek neme dayanıklılık; ağartma kimyasallarına dayanıklı
Denizcilik ve Limanlar	Vinç kontrol muhafazaları, gemiden kıyıya portal tahrikleri, konveyör motor tabanları	Konteyner elleçlemeden kaynaklanan darbe yüklemesi, yakındaki makinelerden kaynaklanan yapısal titreşim	Tuz atmosferine dayanıklı; Konteyner elleçleme döngülerinden kaynaklanan çok yönlü etkileri yönetir

Performans Özellikleri Özeti

Ömür boyu sıfır bakım:Planlı inceleme yok, yeniden torklama yok, yağlama yok, değiştirme yok. Rutin ekipman turları sırasında görsel inceleme kontrolü yeterlidir. Nominal koşullar altında tahmini >25 yıl hizmet ömrü.
Doğrusal olmayan çift etkili yanıt:Dikey yönde titreşim ve şok modları arasında 2,33* sertlik farkı; günlük kullanım için sağlam, geçici darbelere karşı uyumlu. Tek bir cihaz, bir titreşim tutucusunun ve bir amortisörün işini gerçekleştirir.
Histeretik sönümleme:Coulomb sürtünme mekanizması, harici amortisörler veya ayarlanmış kütle sistemleri olmadan %10-25 oranında kritik sönümleme sağlar. Sönümleme genlikle orantılıdır; harici kontrol olmadan kendi kendini düzenler.
Aşırı termal zarf:-180°C ila +300°C çalışma aralığı. Soğuk kırılganlığı yok; sıcak yumuşatma yok. Kriyojenik soğuk kutulardan türbine bitişik kurulumlara kadar her şey için uygundur.
Evrensel kimyasal direnç:304 SS hidrokarbonlara, solventlere, hidrolik sıvılara, yakıtlara, deniz suyuna, asitlere (seyreltik), alkalilere ve CIP rejimleri dahil endüstriyel temizlik maddelerine karşı etkisizdir.
Aşamalı bozulma:Tel halat izolatörleri sorunsuz bir şekilde arızalanır. Bireysel tel teli kırılması, fonksiyonel yük kapasitesi tehlikeye girmeden aylar veya yıllar önce rutin inceleme sırasında görsel olarak belirgindir; bu, acil müdahale yerine planlı, duruma dayalı değiştirmeye olanak sağlar.
%100 geri dönüştürülebilir:Paslanmaz çelik kablo + alüminyum veya paslanmaz çelik çubuklar. Özel imha gerektiren bağlı kauçuk-metal atıklar yoktur. Servis sırasında veya kullanım ömrünün sonunda atık akışına elastomer parçacıkları girmez.

Kurulum Yönergeleri

Temel düzlüğü:Her çubuk ayak izinde ≤0,5 mm düzlük elde edin. Gerektiğinde metalik ayar sacını (paslanmaz çelik tercih edilir) kullanın.
Bağlantı elemanı özellikleri:M8 * 1,25, Minimum Sınıf 8,8. Başın altında düz pul, somunun altında yaylı rondela. Paslanmaz çelik çubuklar için: galvanik potansiyeli ortadan kaldırmak için A4-80 (316 SS) bağlantı elemanları kullanın.
Tork:18-22 N·m (alüminyum çubuklar); 25-30 N·m (paslanmaz çelik çubuklar). Kalibre edilmiş tork anahtarı kullanın.
Hizalama:Nihai torktan sonra üst ve alt montaj düzlemleri arasında ±2° maksimum açısal sapma.
Gümrükleme:Tam deformasyon zarfına izin vermek için kablo tertibatının etrafında her yönde ≥15 mm boşluk bırakın.
Miktar:Toplam ekipman ağırlığı (N) ÷ izolatör başına hedef yük (235B için 94-165 N) = minimum izolatör sayısı. Simetrik dağılım için sonraki çift sayıya yuvarlayın.

Sıkça Sorulan Sorular

S: Lastik montaj parçaları yerine tel halat izolatörlerini seçmenin geri ödeme süresi nedir?: Çoğu endüstriyel kurulum için geçiş noktası şu noktada meydana gelir:ilk planlı değiştirme aralığıelastomerik montajlar için - genellikle ilk kurulumdan 3-5 yıl sonra. Bu noktada, yedek parça maliyeti, değiştirme işçiliği ve üretim kesintisi nedeniyle kaçınılan maliyet, JGX-1278D-235B'nin başlangıç fiyat primini aşıyor. 5. Yıldan itibaren tel halat izolatörleri tam tasarruf sağlar. Servis ziyaretinin lojistik maliyetinin yüksek olduğu uzak veya erişimi zor kurulumlarda, geri ödeme anında (kurulumun 1. Gününde) yapılabilir.
S: Bu izolatörleri herhangi bir hava koşuluna karşı koruma olmadan dış mekanlarda kullanabilir miyim?: Evet. Tamamı metal yapı, koruyucu kapaklara, botlara veya barınaklara ihtiyaç duymaz. Sahil şeridinin 5 km yakınında veya ağır endüstriyel ortamlardaki dış mekan kurulumları için, korozyon direncini en üst düzeye çıkarmak amacıyla paslanmaz çelik çubuk seçeneğini (Yapılandırma C) öneriyoruz. Standart iç mekan dış mekan kullanımı için sert eloksallı alüminyum çubuklar (Yapılandırma B) uzun süreli mükemmel dayanıklılık sağlar.
S: Ekipman ağırlığımın JGX-1278D-235B için uygun olup olmadığını nasıl bileceğim?: Montaj noktası başına desteklenen ağırlığı hesaplayın. İzolatör başına 9,5 kg ile 17 kg arasındaysa (yaklaşık 94-165 N), JGX-1278D-235B uygun bir seçimdir. Bu aralığın üzerindeki veya altındaki yükler için JGX-1278 serisinden farklı bir model seçin. Uygulama mühendislerimiz, tüm teklif talepleri için ücretsiz yük doğrulaması sağlar; yalnızca ekipman ağırlığınızı ve montaj düzeninizi paylaşmanız yeterlidir.
S: Paslanmaz çelik kablonun yağlamaya ihtiyacı var mı?: Hayır. Sönümleme mekanizması şunlara bağlıdır:kuru sürtünmepaslanmaz çelik tel şeritler arasında. Yağlama aslındaazaltmakteller arası sürtünme katsayısını düşürerek sönümleme performansı. Kablo kuru kalmalı ve telin temas yüzeylerine uygulanan herhangi bir gres, yağ veya kaplamadan arındırılmış olmalıdır. Kablonun proses sıvılarıyla kirlenmesi durumunda, tam performansın geri kazanılması için solventle basit bir silme işlemi yeterlidir; sökmeye veya değiştirmeye gerek yoktur.
S: Bir izolatör nominal kapasitesinin üzerinde aşırı yüklenirse ne olur?: JGX-1278D-235B aşamalı bir sertleşme özelliğine sahiptir: deformasyon arttıkça sertlik doğrusal olmayan bir şekilde artar ve doğal aşırı yük koruması sağlar. Kısa süreli bir aşırı yük (örn. ekipman kurulumu veya geçici bir olay sırasında) ilave sapmaya neden olur ancak izolatöre kalıcı olarak zarar vermez; aşırı yük kaldırıldığında kablo orijinal geometrisine geri döner. Bununla birlikte, nominal statik kapasitenin ötesinde sürekli aşırı yük, tel demetinin aşınmasını hızlandıracaktır ve uygun boyutlandırma yoluyla bundan kaçınılmalıdır. Şüpheniz varsa JGX-1278 ailesindeki bir sonraki daha yüksek puanlı modeli seçin.
S: Bu izolatörler sismik uygulamalara uygun mudur?: Evet. Çok yönlü sönümleme kapasitesi ve doğrusal olmayan sertlik eğrisi, tel halat izolatörlerini ekipmanın sismik koruması için çok uygun hale getirir. JGX-1278D-235B, her üç öteleme ekseninde eşzamanlı izolasyon sağlar; yer hareketinin hem yatay hem de dikey bileşenlere sahip olduğu sismik olaylar sırasında kritik öneme sahiptir. Sismik özel uygulamalar için lütfen projenizin tasarıma dayalı deprem parametrelerini (spektral ivme, baskın frekans aralığı) sağlayın; mühendislik ekibimiz uygunluğu doğrulayacak veya optimize edilmiş bir konfigürasyon önerecektir.

Kalite ve Üretim Standartları

JGX-1278D-235B izolatörler altında üretilmektedir.ISO 9001:2015Aşağıdaki üretim kontrolleriyle kalite yönetimi:

Gelen malzeme:304 SS tel (ASTM A313/A313M), 6061-T6 alüminyum çubuk (ASTM B221/B221M) için freze sertifikası
Kablo sarımı:Gerçek zamanlı gerilim verisi toplama özelliğine sahip CNC kontrollü helisel sarım (nominalin ±%5'i)
Sıkma:Kuvvet-deplasman izlemeli hidrolik pres; Üretim partisi başına istatistiksel süreç kontrolü (SPC) grafiği
Boyutlu:Delik konumu, havşa geometrisi ve diş sınıfının koordinat ölçüm makinesi (CMM) doğrulaması
Performans:AQL 1.0'da parti kabulü statik yük-sapma testi, ISO 2859-1'e göre Normal Seviye II
Eloksal:ISO 2360'a göre kaplama kalınlığı doğrulaması; ISO 2143'e göre sızdırmazlık kalitesi (boya noktası testi)

Xi'an Hoan Microwave Co., Ltd. Hakkında

2005 yılındaki kuruluşumuzdan bu yana Xi'an Hoan, titreşim yalıtımı, şok emilimi ve enerji dağıtımı çözümlerinde uluslararası alanda tanınan bir uzman haline geldi. Çin'in Shaanxi kentindeki genel merkezimizden faaliyet gösteren 500'den fazla ekibimiz (100'den fazla mühendislik, üretim ve kalite profesyoneli dahil) 35'ten fazla ülkede endüstriyel makine, ticari HVAC, telekomünikasyon, enerji üretimi, demiryolu taşımacılığı, denizcilik sistemleri ve tıbbi ekipman sektörlerinde müşterilere hizmet vermektedir.

ISO 9001:2015 sertifikalı üretim tesisimizde CNC işleme merkezleri, otomatik kablo sarma istasyonları, hidrolik kıvırma hücreleri ve iklim kontrollü ortamlarda çalışan bilgisayar kontrollü üretim hatları bulunmaktadır. Gelişmiş sönümleme malzemelerine, doğrusal olmayan yapısal dinamik modellemeye ve uygulamaya özel izolatör optimizasyonuna odaklanan aktif bir Ar-Ge programı sürdürüyoruz; bu da bize hem standart ürün siparişlerini hem de benzersiz müşteri gereksinimleri için tamamen özelleştirilmiş izolasyon çözümlerini destekleme olanağı sağlıyor.

Fiyat teklifi veya teknik danışmanlık isteyin:Ekipman spesifikasyonlarınızı (desteklenen ağırlık, montaj alanı, çalışma ortamı ve titreşim yalıtımı hedefleri) paylaşın; uygulama mühendisliği ekibimiz, genellikle bir iş günü içinde ücretsiz yük dağılımı doğrulamasıyla birlikte özel bir JGX-1278 serisi önerisi sunacaktır.
