JGX-1598D-515B Ölçeklenebilir Yük Kapasitesi ve Yapı Kaynaklı Gürültü Yalıtımı Sağlayan Tel Halat Titreşim İzolatörü

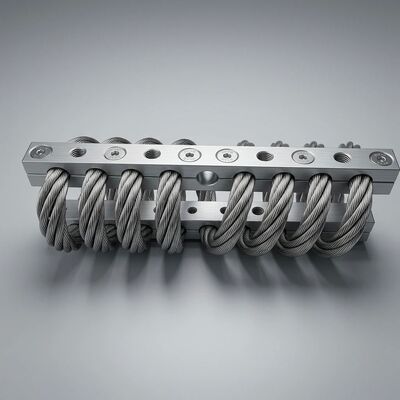

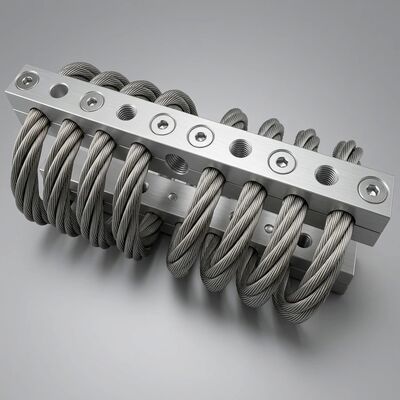

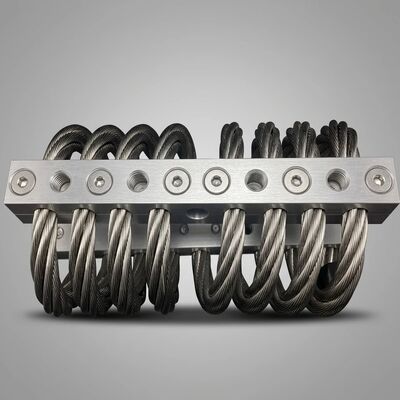

JGX-1598D-515B Tel ip titreşim izolatörü

Zorluk: Tek Makine, Birçok Yük Szenaryosu

Modern endüstriyel ekipmanlar nadiren tek bir statik yük noktasında çalışır.Değişen malzeme yükleri olan tüm mevcut dinamik koşullar geleneksel sabit oranlı izolatörlere meydan okuyorOrtalama yük için boyutlandırılmış bir montaj, başlangıç geçişleri sırasında en altta olabilir; en yüksek koşullar için boyutlandırılmış bir montaj, normal çalışma yüklerinde yetersiz izolasyon sağlayabilir.

JGX-1598D-515B, doğal olarak ilerici sertlik eğrisi ve modüler dağıtım mimarisi ile bunu çözüyor. Bireysel izolatörler her biri 5 ila 150 kg'ı taşıyabilir ve seri olarak düzenlenebilirler.,paralel veya matris konfigürasyonları, özel mühendislik yapmadan hemen hemen her yük gereksinimini karşılamak için.

Ölçeklenebilir Yük Kapasitesi Bir Kez Yapılandır, Her Zaman Uyumlandır

Dar bir yük penceresi için değerlendirilen dökme elastomer montajlarının aksine, JGX-1598D-515B'nin tel ip çekirdeği doğrusal olmayan bir kuvvet-defleksiyon tepkisi gösterir:Normal çalışma yüklerinde etkili titreşim yalıtımı için yumuşak başlangıç sertliğiBu yerleşik aşırı yük koruması, şok olayları veya ekipman başlatma geçişleri sırasında metal ile metal temasını önler.

Daha büyük kurulumlar için modüler yığma yaklaşımı basit ölçeklenebilirlik sağlar:

• Paralel yapılandırma:Çoklu izolatörler yükü eşit olarak paylaşır. Dört JGX-1598D-515B birimi toplam 600 kg'a kadar destek verir.
• Seri Yükleme:Ultra düşük frekanslı uygulamalar için seri olarak monte edilen iki izolatör, mevcut bükme darbeyi ikiye katlar
• Dağıtılmış Matris:Eşit olmayan ağırlık dağılımına sahip ekipmanlar için hesaplanan yük merkezi pozisyonlarına yerleştirilen izolatörler

Bu konfigürasyon esnekliği, bir standart parça numarasının, envanter karmaşıklığını ve tedarik genel masraflarını azaltan tüm ekipman boyutlarını kapsadığını gösterir.

Yapısal Gürültü İzolasyonu ️ Ölçülebilir Akustik Performans

Yapı kaynaklı gürültü, katı yapılar yoluyla iletilmiş ve başka bir yerde işitilebilir ses olarak yeniden ışınlanan titreşim, kurulumdan sonra ele alınması çok zor.JGX-1598D-515B laboratuvar doğrulanmış performansla kaynağındaki bu iletim yolunu kırıyor:

• Titreme yalıtım verimliliği:8 ̇15 Hz'lik birincil frekans bandında %85'ten fazla
• Yapı kaynaklı gürültü hafifletme:Bağlantılı yapısal elemanlarda ölçülen 20 dB (A) 'a kadar azaltma
• Rezonanssız tasarım:Bobin yay izolatörlerinin aksine, tel ipinin iç amortizasyonu rezonans amplifikasyonunu bastırır. Belirli RPM'lerde titreşimi güçlendirebilecek sönmemiş dalgalanma frekansları yoktur

Performansın Arkasındaki Fizik

JGX-1598D-515B, iki tamamlayıcı mekanizma aracılığıyla akustik izolasyonuna ulaşır:

1- İmpedans uyumsuzluğu:Paslanmaz çelik tel ipi sert ekipman çerçevesinden ve temelinden çok farklı mekanik bir engelleme gösterir.Enerjinin önemli bir bölümü, hava içi ses kontrolünde bir akustik baffle'ın nasıl çalıştığına benzer şekilde aktarılmak yerine geri yansıtılır., ama katı taşıyan titreşimler için.

2- Histerik bastırma:Helikal sarmal yük altında büküldüğünde, halat içindeki tek tek tel iplikleri mikroskobik düzeyde birbirlerine karşı kayar.Bu kuru sürtünme (Coulomb damping) düzenli titreşim enerjisini düzensiz termal enerjiye dönüştürürHidrolik montajlardaki viskoz amortizasyonun aksine, bu mekanizma hız ve sıcaklıktan bağımsızdır.

Mühendislik Özellikleri

Hedef Uygulamalar  Gürültünün Önemli Olduğu Yerler

JGX-1598D-515B, gürültü eleştirel tesisler için akustik danışmanlar ve mekanik mühendisler tarafından belirlenmiştir:

• Kayıt ve Yayın Stüdyoları:NC-15 gürültü kriterlerinin korunması gereken HVAC kompresör ve soğutucu yalıtımı
• Sağlık tesisleri:MRI soğutucu yalıtımı, doğrusal hızlandırıcı destek ekipmanları, laboratuvar vakum pompası yalıtımı
• Yarım iletken üretimi:Temiz oda ortamlarında işlem pompası ve fırça yalıtımı
• Kesinlik Üretimi:CNC işleme merkezi yalıtımı, öğütme makinesinin temeli ayırılması
• Veri Merkezleri:CRAC ünitesi ve acil durum jeneratörü yalıtımı, yükseltilmiş zemin titreşim yönetimi
• Yenilenebilir Enerji:Rüzgar türbini nakli ekipmanı yalıtımı, güneş inverteri istasyonu titreşim kontrolü

Mühendislik Desteği ve Seçim Rehberi

Düzgün izolatör konfigürasyonunu seçmek, ekipmanınızın statik yükünü, dinamik yük aralığını, ağırlık merkezini ve baskın uyarılma frekanslarını anlamanızı gerektirir.

• Özel ekipmanınız için ücretsiz yük-defleksiyon hesaplaması
• Boult-patron özellikleri ile 3 boyutlu montaj düzeni çizimleri
• Aygıtınızın işletim RPM aralığında yalıtım verimliliği tahminleri
• Büyük ölçekli veya kritik kurulumlar için saha içi işletme desteği

Ayrıntılı bir yalıtım önerisi için ekipman özelliklerinizle birlikte uygulama mühendisliği ekibimizle iletişime geçin.
