Doğrusal Olmayan Sertlik Eğrisi Tel Halat İzolatörü JGX-2228D-665B Endüstriyel Ekipmanlar için Çevre Dostu Tamamen Metal Montaj

JGX-2228D-665B Doğrusal olmayan Sertlik Tel İpi titreşim izolatörü ¢ Ürün Özetleri

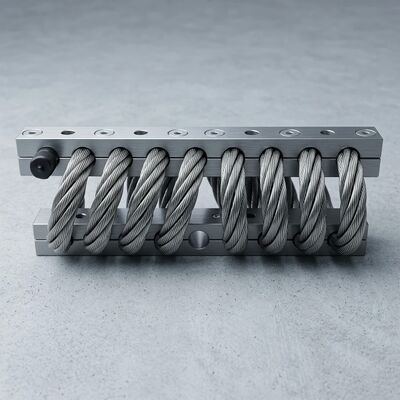

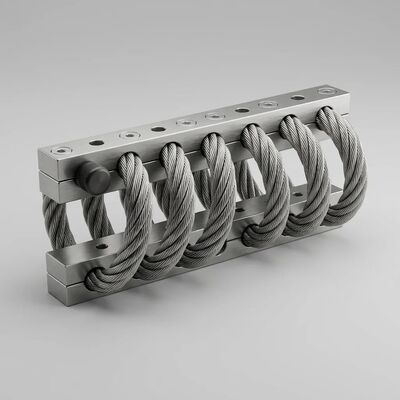

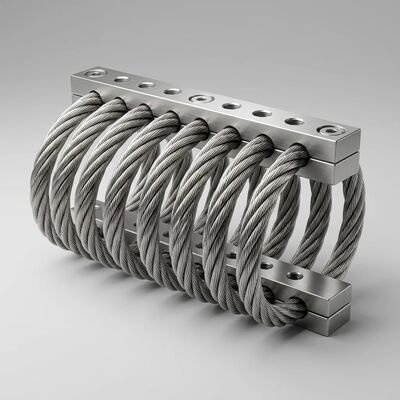

JGX-2228D-665B tel ip titreşim izolatörü, endüstriyel titreşim kontrolü ve şok izolasyonu için gelişmiş doğrusal olmayan sertlik mühendisliği sunar.22 kullanıyor.2mm diameter stainless steel 304 stranded cable threaded through precision-machined aluminum alloy 6061-T6 retaining bars to form an 8-loop helical isolation assembly rated for 665kg maximum static load in compression.

Yay fonksiyonu, sarmal bir döngüye dönüştürülmüş bir kablonun bükülmesinde bulunan esneklikten kaynaklanır.Kablo geometri, üstün titreşim yalıtımı için düşük amplitudlarda yumuşak ve uyumlu bir yavaş yavaş sertleşen bir yanıt üretir, daha sonra şok olayları sırasında yapısal tabanın önlenmesi için eğilmenin artması ile daha sıkı bir hıza geçiyor.Damping fonksiyonu, kablonun bireysel tel iplikleri arasındaki göreceli sürtünmenin sonucudurDinamik yük altında, yüzlerce iplik arası temas noktasında mikro kayma kinetik enerjiyi düşük dereceli ısı dağılımına dönüştürür.Hidrolik sıvı gerektirmeden hız orantılı amortizasyon sağlayan, elastomer elemanlar veya aktif kontrol sistemleri.

AISI 304 paslanmaz çelikten yapılmış olan kablolar, mükemmel su geçirmezlik özellikleri, olağanüstü korozyon direnci,ve tüm hizmet ömrü boyunca sabit mekanik performansKorozyona dayanıklı, tamamen metal yapıları ile Xi'an Hoan'ın tel ip titreşim izolatörleri çevre açısından istikrarlı, aşırı sıcaklıklardan etkilenmeyen yüksek performanslı cihazlardır.kimyasallar, yağlar, ozon, UV radyasyonu ve abrasif ortamlar.

Doğrusal olmayan sertlik eğrisi teknolojisi

JGX-2228D-665B'nin belirleyici mühendislik avantajı, doğrusal olmayan progresif sertlik eğrisidir.Düşük amplitudlu yalıtım için yeterince yumuşak, aşırı yük koruması için yeterince sertJGX-2228D-665B, bükülme aralığı boyunca sürekli değişken bir yay hızı üreten kablo geometri ile bunu çözüyor.

Bu davranışı üretmek için üç mekanizma etkileşime girer:

• Geometrik sertleştirme:Öntanımlı spiral kablo döngüleri eğildiğinde, etkili eğrilik yarıçapı azalır ve bükme anı kolunu değiştirir.Bu, her bir millimetre daha fazla yer değiştirme için gerekli kuvvetin giderek artmasını sağlar., harici engeller veya seyahat durakları olmadan yerleşik bir aşırı yük koruma mekanizması oluşturur.
• Döküntü sıkıştırması:Artan basınç yükü altında, 7*19 kablo yapısı içindeki bireysel tel iplikleri yeniden düzenlenir ve daralır ve ek iplikler arası temas noktalarını kullanır.Bu, etkili çapraz kesit bükme sertliğini yük büyüklüğünün bir fonksiyonu olarak arttırır.
• Sürtünme Aktif Amplituba Bağımlı Dökme:Bireysel tel teller arasındaki Coulomb sürtünmesi, giriş amplituduyla doğal olarak ölçeklenir. Etkili yüksek frekanslı izolasyon için küçük titreşimler düşük sürtünmeye rastlar.büyük şok olayları hızlı enerji dağılımı için maksimum sürtünmeDökme oranı düşük amplitudada 0,15'ten şok yükü altında 0,25'e kadar değişir.

The resulting stiffness characteristic transitions smoothly from a lower-rate isolation zone (optimized for steady-state vibration in the 8-50Hz range) to a higher-rate protection zone (preventing excessive displacement during transient shock events rated to 20g/11ms half-sine)Bu çift modlu davranış, sistem karmaşıklığını ve kurulum ayak izini azaltarak ayrı izoleasyon aşamalarının gerekliliğini ortadan kaldırır.

Yeşil ve çevre dostu uygunluk ️ Sürdürülebilir titreşim kontrol

Çevre sorumluluğu JGX-2228D-665B tasarımının ayrılmaz bir parçasıdır. Bu izolatör sıfır kauçuk, sıfır elastomer ve sıfır sentetik polimer içerirMikroplastik parçacıkları dökmek, ve ekonomik olarak geri dönüştürülemez.

• Tam malzeme geri dönüştürülebilirliği:The AISI 304 stainless steel cable (approximately 60% by mass) and aluminum alloy 6061-T6 bars (approximately 40% by mass) are both infinitely recyclable through established industrial metal recovery channels without downgradingKullanım ömrünün sonunda, iki malzeme kolayca ayrılır ve döngüsel ekonomi hedeflerini destekleyen standart geri dönüşüm akışları ile işlenir.
• Sıfır Sıvı Organik Kimyasallar (VOC) Emisyonları:Üretim, kurulum veya çalışma sırasında uçucu organik bileşikler salınmaz.ve elastomer izolatörlerde yaygın olarak bulunan sertleştirici maddeler.
• RoHS uyumluluğu:Kurşun, cıva, kadmiyum, altı değerli krom, polibromlu bifenil (PBB) ve polibromlu difenil eter (PBDE) içermediği doğrultusunda sertifikalandırılmıştır.
• Ne ürkütücü ne de yaşlanma:Sertleşen, çatlayan ve periyodik olarak değiştirilmesi gereken kauçuk montajlardan farklı olarak, metal yapı sonsuza dek tutarlı mekanik özelliklerini korur.Tipik kullanım ömrü korunan ekipmanın ömrünü 3-5* kat fazla aşar., değiştirme sıklığını ve ilgili malzeme israfını azaltır.
• Düşük Enerjili Üretim:Kablo şekillendirme ve çubuk işleme süreçleri, öncelikle dökme, enjeksiyon kalıplama,veya elastomer alternatifleri için kullanılan vulkanizasyon işlemleri.
• Temiz oda uyumlu:Çalışırken sıfır parçacık salınımı üretir, herhangi bir türde gaz çıkışı yoktur, bu da JGX-2228D-665B'yi kapalı ortamlar, laboratuvarlar,ve HVAC plenumlarında hava kalitesi düzenlenir.
• Yağlama gerekmez:Filikler arası sürtünme amortizasyon mekanizması kuru ve bakımsızdır. Ürün yaşam döngüsünün herhangi bir noktasında yağlara, yağlara veya yağlayıcılara ihtiyaç duyulmaz.potansiyel çevresel kirliliğin başka bir kaynağını ortadan kaldırmak.

Teknik özellikler

Montaj Çubukları ️ Malzeme Seçimi ve Yüzey Tedavisi

Montaj çubuklarının malzemesi:Paslanmaz çelik veya alüminyum uygulama gereksinimlerine göre seçilebilir.Alüminyum alaşımı 6061-T6, mükemmel ağırlık-güç oranı ve doğal korozyon direnci nedeniyle çoğu endüstriyel uygulama için standart öneriÇelik 304 açık deniz platformları ve kimyasal işleme tesisleri de dahil olmak üzere son derece koroziv ortamlar için önerilmektedir.

Alüminyum montaj çubuklarının yüzey tedavisi:

• Beyaz Anodlama:Alüminyum yüzeyinin kendisinden daha sert olması için yüzey işlemi. Beyaz anodize alüminyum montaj çubuklarının rengi alüminyumun kendisiyle aynı rengi korur.Alüminyum montaj çubuklarının normal yüzey tedavisi, kapalı uygulamalara ve genel endüstriyel kullanımlara uygundur.
• Sert Anodizasyon:Alüminyum montaj çubuklarını beyaz anodlu yoldan çok daha sert hale getirmek için yüzey işlemi.60 HRC'den fazla yüzey sertliği olan yoğun bir oksit tabakası üretir. dış mekanda maruz kalma, yüksek aşınma kurulumları dahil olmak üzere tel ip izoleatörlerinin çalışma koşullarının karmaşık veya özel gereksinimleri için özel kullanım,ve montaj yüzeyleri arasında elektrikli yalıtım gerektiren uygulamalar.

Xi'an Hoan titreşim izolatörlerinin ana özellikleri

• Hiçbir sürüklenme veya yaşlanma yok ️ hizmet ömrü boyunca tutarlı mekanik özellikler
• Yüksek iç dümplemesi strandlar arası Coulomb sürtünmesi, amplitudaya bağlı enerji dağılımı sağlar
• Çok geniş bir sıcaklık aralığı -40°C'den +120°C'ye kadar sertlik dalgalanması olmadan güvenilir çalışma
• Çok çeşitli olası armatürler ️ çoklu çubuk malzemeleri, yüzey işlemleri ve montaj yapılandırmaları
• Hızlı ve ekonomik prototip oluşturma kısa teslim süreleri ile özel konfigürasyonlar
• Son derece dayanıklı yapısı ve uzun ömürlü olması ️ tamamen metal tasarım fiziksel hasara dayanır
• Mükemmel kombine şok ve titreşim yalıtımı ¢ tek cihaz hem kronik hem de geçici yükleri ele alır
• Kimyasal ajanların, deniz suyunun, ozonun, UV ışınlarının etkisi altına girmez
• Doğrusal olmayan ilerleyici sertlik eğrisi ̇ değişen yük koşullarına dinamik olarak adapte olur
• Tam RoHS uyumluluğu ve malzeme geri dönüştürülebilirliği
• Bakımsız çalışma ️ sıfır yağlama, sıfır ayarlama, sıfır planlı servis

Uygulama Alanları ️ Tel ip titreşim izolatörü kullanımları

Sıkça Sorulan Sorular JGX-2228D-665B Kablo İzleyici

S: JGX-2228D-665B sertlik eğrisini "dışı çizgisel" yapan nedir?
A: Sabit bir kuvvet-defleksiyon oranı üreten geleneksel yay veya kauçuk montajların aksine, JGX-2228D-665B kablo geometri doğal olarak ilerici sertleştirme etkisi üretir.Küçük eğilmelerde izolatör üstün titreşim izolasyonu için uygun; bükülme arttıkça, darbe yükleri altında diplenmeyi önlemek için sertlik artar.Bu, kablo döngüsünün eğrilmesinde ve artan yük altında dallar arası sıkıştırmada değişiklikler yapılarak elde edilir. Dış mekanizmalara gerek yoktur..

S: JGX-2228D-665B gerçekten çevre dostu ve geri dönüştürülebilir mi?
A: Evet. Hem paslanmaz çelik kablo hem de alüminyum alaşımlı çubuklar standart endüstriyel metal geri kazanma süreçleri ile% 100 geri dönüştürülebilir. Birim sıfır kauçuk, plastik veya sentetik polimer içerir..Üretim süreci esas olarak nispeten düşük enerji girişi ile soğuk işleme teknikleri kullanır.

S: Beyaz anodlama ile sert anodlama arasındaki fark nedir?
A: Beyaz anodizasyon, doğal alüminyum rengini korurken orta derecede yüzey sertleşmesini sağlar.daha yoğun oksit tabakası (60+ HRC yüzey sertliği) daha koyu gri görünümlüSert anodlama, dış mekanda maruz kalma, yüksek aşınma yüklemeleri ve elektrik yalıtımını gerektiren uygulamalar için önerilmektedir.

S: JGX-2228D-665B açık havada veya deniz ortamlarında kullanılabilir mi?
Cevap: Evet. Tümü paslanmaz çelik kablo ve sert anodlu alüminyum çubuğu yapısı tuz püskürtmesine, nemliğe, UV radyasyonuna ve aşırı sıcaklıklara karşı son derece dayanıklıdır.En agresif deniz ortamları için, isteğe bağlı paslanmaz çelik 304 bar malzemesi ek korozyon marjını sağlar.

S: Doğru montaj yönelimini nasıl seçebilirim?
A: JGX-2228D-665B, sıkıştırma ( dikey yük), kesme / yuvarlama (dümdüz yük) ve 45 derece sıkıştırma (kombine yükleme) montaj yönelimlerini destekler.Uygulama mühendislerimiz ekipman ağırlığına göre en uygun konfigürasyonu önerebilirMerkezi, beklenen titreşim yelpazesini ve mevcut montaj izini.

Şirket Bilgisi ¢ Xi'an Hoan Mikrodalga Co., Ltd.

Xi'an Hoan Mikrodalga Şirketi, Ltd, çeşitli ticari ürünlere en kaliteli enerji emici ve titreşim izolasyon çözümleri sunan profesyonel titreşim izolatörleri ve montaj üreticisidir.,endüstri ve ağır sanayi sektörleri.

Ürünlerimiz, tel ip titreşim izolatörleri, elastomer şok montajları, sürtünme amortisörleri ve şok amortisörleri, ayrıca LC filtreleri ve mikrodalga iletişim bileşenleri de dahil olmak üzere geniş bir yelpazeden oluşmaktadır..2005 yılında kurulan ve yirmi yıldan fazla süren hızlı bir gelişme ile, 100'den fazla mühendislik ve teknik uzman dahil olmak üzere 500'den fazla çalışanımıza ulaştık.Şirketin merkezi Xi'an Yüksek Teknoloji Bölgesi'nde., Shaanxi, Çin, 800 metrekarelik özel üretim ve Ar-Ge tesislerini işletmektedir.

Şimdi, Çin'in 31'den fazla eyaletinde ve 25'e yakın yurtdışında müşterilerimize hizmet veriyoruz. Motor sürücüleri, fan sistemleri, yumruk makineleri, asansörler için titreşim yalıtım çözümleri sunuyoruz.Kompresörler, kimyasal işleme ekipmanları, demiryolu ve metro sistemleri, köprü mühendisliği, mekanik ekipman, büyük ölçekli inşaat, kayıt stüdyoları, tiyatrolar, araçlar, gemiler,ve endüstriyel makineler her türlü.

Ürünlerimizin özel ekipman uygulama ihtiyaçlarınıza nasıl fayda sağlayabileceğini görmek için bugün bizimle iletişime geçin.veya alternatif olarak ürün gereksinimlerini karşılamanıza yardımcı olacak birçok temsilcimizden birini bulabilirsinizMühendislik ekibimiz, yük-defleksiyon hesaplamaları, titreşim iletimliliği tahminleri ve özel montaj yapılandırması tasarımı da dahil olmak üzere kapsamlı bir uygulama analizi sağlar.

Sertifikasyonlar ve Kalite Güvencesi

• ISO 9001:2015 Kalite Yönetim Sistemi
• RoHS Direktifi 2011/65/AB ️ Uyumlu
• EN 10204 3.1'e göre malzeme sertifikaları
• CE İşareti
• Özel Test ve Doğrulama Raporları
