EMC Güvenli Manyetik Olmayan Tel Halat İzolatörü JGX-2228D-665B Hassas Elektronikler için Geçici Şok Dağıtma Montajı

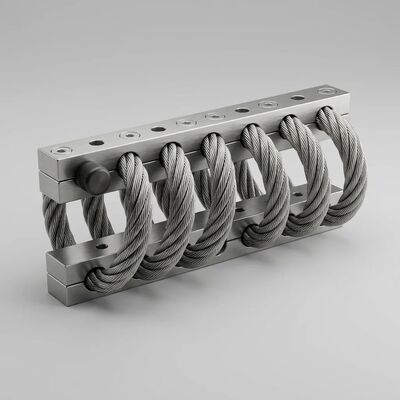

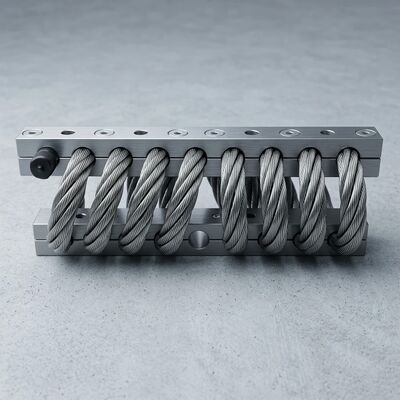

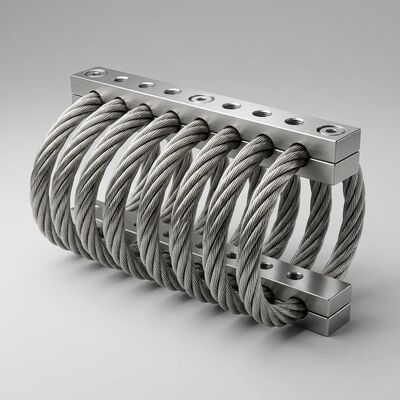

JGX-2228D-665B EMC-Güvenli Manyetik Olmayan Tel Halat Titreşim İzolatörü — Ürün Genel Bakışı

JGX-2228D-665B tel halat titreşim izolatörü, elektromanyetik uyumluluk (EMC) ve manyetik alan temizliğinin kritik operasyonel gereksinimler olduğu uygulamalar için özel olarak tasarlanmıştır. JGX-2228 serisinin bu modeli, 22,2 mm çapında paslanmaz çelik AISI 304 telli kablo kullanır — tamamen tavlanmış, manyetik olmayan durumda — alüminyum alaşım 6061-T6 tutma çubuklarına geçirilerek 8 halkalı helisel bir izolasyon tertibatı oluşturur ve sıkıştırmada 665 kg maksimum statik yük derecesine sahiptir.

Yay fonksiyonu, helisel bir halka şeklinde önceden şekillendirilmiş bir kablonun esnemesinden kaynaklanan esneklik ile oluşturulur. Her kablo halkası, titreşim izolasyonu için uyumlu bir ilk tepki sağlayan doğrusal olmayan bir yay elemanı görevi görür ve şok olayları sırasında aşırı yer değiştirmeyi önlemek için artan yük altında giderek sertleşir. Sönümleme fonksiyonu, kablonun bireysel tel telleri arasındaki göreceli sürtünmenin sonucudur. 7*19 tel konstrüksiyonu, Coulomb sürtünmesinin dinamik mekanik enerjiyi dağıtılmış düşük dereceli termal dağılıma dönüştürdüğü yüzlerce tel arası temas noktası oluşturur — tamamen pasif, bakımsız bir enerji yönetimi mekanizması.

Tavlanmış durumda paslanmaz çelik AISI 304'ten yapılmış kablolar, üstün su geçirmezlik özellikleri, olağanüstü korozyon direnci ve kararlı, öngörülebilir mekanik performans sergiler. Korozyona dayanıklı, tamamen metal konstrüksiyonları ile Xi'an Hoan'ın tel halat titreşim izolatörleri, sıcaklık aşırılıklarından, kimyasallardan, yağlardan, ozondan, UV radyasyonundan ve aşındırıcı ortamlardan etkilenmeyen çevresel olarak kararlı, yüksek performanslı cihazlardır.

EMC-Güvenli ve Manyetik Olmayan Tasarım — Sıfır Elektromanyetik Ayak İzi

Geleneksel titreşim izolatörleri, yerel manyetik alanları bozabilen, zamanla değişen alanlarda girdap akımları üretebilen veya RF ortamlarda pasif ara modülasyon (PIM) bozulması yaratabilen demir alaşımları, manyetik paslanmaz çelik kaliteleri veya gömülü çelik bileşenler içerir. JGX-2228D-665B, kasıtlı, uygulamaya dayalı malzeme seçimi yoluyla bu riskleri ortadan kaldırır:

• Manyetik Olmayan Kablo Malzemesi: AISI 304 paslanmaz çelik kablo, manyetik geçirgenliği (μr) 1.02'nin altında doğrulanmış, tamamen tavlanmış durumda tedarik edilir. Bu seviyede, malzeme manyetik olmayan olarak sınıflandırılır ve MRI süitlerinde (1.5T-7T), elektron mikroskobunda ve hassas manyetometre kurulumlarında kullanılanlar dahil olmak üzere teşhis manyetik alanlarında ölçülebilir bir bozulma üretmez.
• Manyetik Olmayan Çubuk Malzemesi: Alüminyum alaşım 6061-T6 doğası gereği manyetik değildir ve geçirgenliği etkin olarak 1.0'a eşittir (boş alanla aynıdır). Demir içeriği yok, indüklenmiş manyetizasyon yok ve güçlü harici alanlara maruz kaldıktan sonra artık manyetik imza yok.
• Pasif Cihaz — Sıfır Emisyon: JGX-2228D-665B, kesinlikle hiçbir elektronik bileşen, motor, sensör veya herhangi bir aktif eleman içermez. Herhangi bir frekans bandında elektromanyetik parazit üretmez veya yaymaz. Aktif titreşim iptal sistemlerinin aksine, güç kaynağı, kontrolcü, geri besleme döngüsü gerektirmez ve anahtarlama gürültüsü veya harmonik emisyon üretmez.
• Toprak Döngüsü Oluşumu Yok: Sert eloksallı alüminyum çubuklarla (elektriksel olarak yalıtkan bir alüminyum oksit yüzey tabakası oluşturan) ve isteğe bağlı iletken olmayan burç ek parçalarıyla belirtildiğinde, JGX-2228D-665B izole edilmiş ekipman ile montaj yapısı arasında tam galvanik izolasyon sağlar. Bu, hassas ölçüm sistemlerinde 50/60Hz uğultu ve gürültünün yaygın bir kaynağı olan toprak döngülerinin oluşumunu önler.
• RF-Şeffaf: Tamamen metal konstrüksiyon, radyo frekansı alanlarıyla etkileşime girmeyen demir dışı metaller kullanır. Kablo halkalarının açık helisel geometrisi, anten yakın alanlarındaki katı metal yapılarla oluşabilen istenmeyen RF yansıması veya boşluk rezonans etkileri potansiyelini de en aza indirir.

Geçici Şok Dalgası Dağılım Teknolojisi

Titreşim izolasyonundaki en zorlu senaryolardan biri, geçici şok darbelerinin yönetimidir — tepki vermek için zamanları olmadan geleneksel sönümleyicileri aşabilen kısa süreli, yüksek genlikli mekanik darbeler. JGX-2228D-665B, dalga cephesi varışından sonraki mikrosaniyeler içinde etkinleşen doğasında bulunan çok aşamalı bir şok enerjisi dağılım kaskadı ile buna hitap eder:

• Dalga Cephesi Empedans Uyuşmazlığı: Montaj yapısı boyunca ilerleyen bir şok darbesi, ani bir mekanik empedans değişikliği olarak kablo halkası geometrisiyle karşılaşır. Eğri, çok telli kablo, gelen gerilim dalgasının kısmi yansımasına ve mod dönüşümüne neden olan karmaşık bir sınır sunar — sıkıştırma modu kesmeye, kesme bükülmeye dönüşür ve her mod dönüşümü izole edilmiş yüke iletilen enerjiyi azaltır.
• Çok Yollu Yayılma Saçılması: 7*19 kablo tel demeti içinde, şok dalga cephesi bireysel tel teller boyunca ilerlerken birden fazla yayılma yoluna ayrılır. Dış ve iç teller arasındaki yol uzunluğu farklılıkları zamansal dağılıma neden olur — keskin, yüksek genlikli darbe, hassas ekipman için çok daha az zararlı olan daha düşük genlikli, daha uzun süreli bir dalga formuna yayılır.
• Tel Arası Coulomb Sürtünme Sönümleme: Bireysel tel teller, şok kaynaklı sapma sırasında göreceli mikro hareketten geçerken, her tel arası temas arayüzündeki sürtünme kinetik enerjiyi ısıya dönüştürür. Bu mekanizma anlıktır, viskoz akışkan gerektirmez ve giriş genliği ile doğal olarak ölçeklenir — daha büyük şoklar daha fazla temas noktasını devreye sokar ve orantılı olarak daha büyük enerji dağılımı üretir.
• Doğrusal Olmayan Sertlik Sertleşmesi: Kablo halkaları, doğrusal olmayan yay karakteristiklerinin daha yüksek sertlik bölgesine saptıkça, artan direnç maksimum hareketi sınırlar ve mekanik dibe vurmayı önler. Düşük oranlı izolasyon bölgesinden yüksek oranlı koruma bölgesine geçiş, mekanik durdurucuların karakteristik ani kuvvet süreksizliği olmadan aşamalı olarak gerçekleşir.
• Her Yöne Koruma: 8 halkalı helisel konfigürasyon, sıkıştırma, kesme ve yuvarlanma eksenlerinde eşzamanlı enerji dağılımı sağlar. Şok darbesinin geliş yönü ne olursa olsun, birden fazla kablo halkası gelen enerjiyi yakalamak ve dağıtmak için optimum şekilde hizalanır ve tek bir pasif cihazda gerçek çok eksenli geçici koruma sağlar.

Teknik Özellikler

Montaj Çubukları — Malzeme Seçimi ve Yüzey İşlem

Montaj Çubuklarının Malzemesi: Paslanmaz Çelik veya Alüminyum seçilebilir. Alüminyum alaşım 6061-T6, doğası gereği manyetik olmayan özellikleri (μr = 1.0) ve sert eloksallı yüzey tabakasının sağladığı elektriksel yalıtım nedeniyle EMC'ye duyarlı uygulamalar için standart öneridir. Tavlanmış durumda paslanmaz çelik 304, çeliğin ek gücünün gerektiği yüksek aşındırıcı ortamlar için bir seçenek olarak mevcuttur — tavlanmış 304'ün manyetik olmayan sınıflandırmayı (μr< 1.02) koruduğunu unutmayın.

Alüminyum Montaj Çubuklarının Yüzey İşlem Seçimi:

• Beyaz Eloksallı: Alüminyum yüzeyini kendisinden daha sert hale getiren yüzey işlem. Beyaz eloksallı alüminyum montaj çubuklarının rengi, alüminyumun kendi rengiyle aynı kalır. Genel iç mekan uygulamaları için uygun olan alüminyum montaj çubuklarının normal yüzey işlemidir. Not: beyaz eloksallı yüzeyler bir miktar elektriksel iletkenlik gösterebilir.
• Sert Eloksallı: Alüminyum montaj çubuklarını beyaz eloksallı yoldan çok daha sert hale getiren yüzey işlem. Sert eloksallı alüminyum montaj çubuklarının rengi, beyaz eloksallı yöntemden daha koyudur. Daha kalın oksit tabakası, montaj çubuğu ile ekipman şasisi arasında etkili elektriksel yalıtım sağlar ve toprak döngüsü oluşumunu önler. Tel halat izolatörlerinin karmaşık veya özel gereksinimleri olan çalışma koşulları için özel kullanım, EMC'ye duyarlı kurulumlar, dış mekan maruziyeti ve yüksek aşınma uygulamaları dahil.

Xi'an Hoan'ın Titreşim İzolatörlerinin Anahtar Özellikleri

• Sürünme veya yaşlanma yok — çok on yıllık hizmet ömrü boyunca tutarlı mekanik özellikler
• Yüksek iç sönümleme — tel arası Coulomb sürtünmesi, akışkan veya elastomer olmadan genlik bağımlı enerji dağılımı sağlar
• Çok geniş sıcaklık aralığı — performans sapması olmadan -40°C ila +120°C arasında güvenilir çalışma
• Geniş çeşitli olası bağlantı parçaları — birden fazla çubuk malzemesi, yüzey işlemi, burç seçenekleri ve montaj konfigürasyonları
• Hızlı ve ekonomik prototipleme — kısa teslim süreleriyle özel EMC onaylı konfigürasyonlar mevcuttur
• Son derece sağlam yapı ve uzun ömür — tamamen metal tasarım fiziksel istismara ve zorlu ortamlara dayanır
• Mükemmel birleşik şok ve titreşim izolasyonu — tek cihaz kronik titreşim ve akut geçici şokları ele alır
• Kimyasal maddelerden, deniz suyundan, ozondan, UV ışınlarından etkilenmez — en zorlu çalışma ortamları için uygundur
• EMC-güvenli pasif tasarım — sıfır elektromanyetik emisyon, sıfır manyetik imza, sıfır güç gereksinimi
• Tamamen manyetik olmayan malzemeler — MRI, manyetometre ve elektron mikroskobu ortamlarıyla uyumlu
• Geçici şok dalgası dağılımı — çok yollu enerji kaskadı mikrosaniye yanıtlı şok koruması sağlar
• Bakımsız çalışma — yağlama yok, ayar yok, hiçbir türde planlı servis yok

Uygulama Alanları — EMC-Güvenli Titreşim İzolasyonu

Sıkça Sorulan Sorular — JGX-2228D-665B EMC-Güvenli İzolatör

S: JGX-2228D-665B gerçekten manyetik olmayan mıdır? Bir MRI tarayıcısının yakınına kullanılabilir mi?
C: Evet. Hem AISI 304 paslanmaz çelik kablo (tavlanmış durumda, μr< 1.02) hem de alüminyum alaşım 6061-T6 çubuklar (μr = 1.0) manyetik olmayan malzemeler olarak sınıflandırılır. İzolatör, ölçülebilir bir manyetik alan bozulması üretmez ve MRI süiti ekipman odalarındaki yardımcı ekipman kurulumları için belirtilmiştir. Manyetik geçirgenliği belgeleyen malzeme sertifikalarını talep üzerine sağlıyoruz.

S: Geçici şok dalgası dağılımı, normal titreşim sönümlemesinden nasıl farklıdır?
C: Normal titreşim sönümlemesi sürekli, daha düşük genlikli salınımları ele alır. Geçici şok dağılımı, kısa süreli, yüksek yoğunluklu mekanik darbeleri hedefler. JGX-2228D-665B, farklı mekanizmalar aracılığıyla her ikisini de ele alır: kablo halkası esnekliği sabit durum titreşimini izole ederken, çok yollu tel arası Coulomb sürtünme kaskadı şok enerjisini dalga cephesi varışından sonraki mikrosaniyeler içinde dağıtır. Doğrusal olmayan sertlik eğrisi, normal titreşim seviyelerinde izolasyondan ödün vermeden şok altında dibe vurmayı önleyen giderek artan bir direnç sağlar.

S: JGX-2228D-665B elektriksel topraklama veya koruma gerektirir mi?
C: Hayır. JGX-2228D-665B tamamen pasif bir mekanik cihazdır. Elektrik gücü, topraklama bağlantısı veya koruma gerektirmez. Alüminyum çubuklardaki sert eloksallı yüzey işlemi, ekipman ile montaj yüzeyi arasında elektriksel yalıtım sağlar ve hassas ölçüm sistemlerinde gürültünün yaygın bir kaynağı olan toprak döngüsü oluşumunu önler.

S: JGX-2228D-665B, belirli EMC gereksinimleri için özelleştirilebilir mi?
C: Evet. Mühendislik ekibimiz, özel EMC, manyetik temizlik ve mekanik gereksinimlerinizi karşılamak için çubuk malzemesini, yüzey işlemini, burç malzemesini ve montaj deliği desenini yapılandırabilir. Tıbbi görüntüleme OEM'leri, yarı iletken ekipman üreticileri ve bilimsel enstrüman üreticileri için düzenli olarak özel konfigürasyonlar tedarik ediyoruz. Teknik bir danışmanlık için lütfen spesifikasyonlarınızla bizimle iletişime geçin.

S: EMC/MRI uyumluluk doğrulaması için hangi belgeler mevcuttur?
C: EN 10204 3.1'e göre malzeme sertifikaları (manyetik geçirgenlik test verileri dahil), ISO 9001:2015 kalite sistemi sertifikası, RoHS uyumluluk belgeleri ve geçerli olduğu yerlerde CE işareti sağlıyoruz. OEM yeterlilik programları için belirli malzeme özellikleri için özel test raporları düzenlenebilir.
