JGX-0240D-4.5A Tel Halatı Titreşim İzolatörü Çok Eksenli Büyük Yer Değiştirme Emilimi Frekanstan Bağımsız Sönümleme

Name: JGX-0240D-4.5A Tel Halatı Titreşim İzolatörü Çok Eksenli Büyük Yer Değiştirme Emilimi Frekanstan Bağımsız Sönümleme
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0240D-4.5A
Availability: InStock

Marka Adı:	Hoan
Model Numarası:	JGX-0240D-4.5A
Adedi:	10 adet
Ödeme Koşulları:	L/C,D/A,D/P,T/T

Detay Bilgisi

Ürün Tanımı

Detay Bilgisi

Menşe yeri:

Şaanksi, Çin

Sertifika:

ISO 9001:2015

Tel ip çapı:

4,5 mm

Bobin Sayısı:

Tel ip malzemesi:

paslanmaz çelik 304

Çalışma Sıcaklığı Aralığı:

-70 ° C ila +200 ° C

Sönümleme oranı:

≥15%

Doğal Frekans Aralığı:

5-15Hz

Vurgulamak:

Çok Eksenli Büyük Yer Değiştirme Emilimi

Frekansa Bağımsız Sönümleme Performansı

Yüksek Kesme Çekme Güvenlik Derecesi

Ürün Tanımı

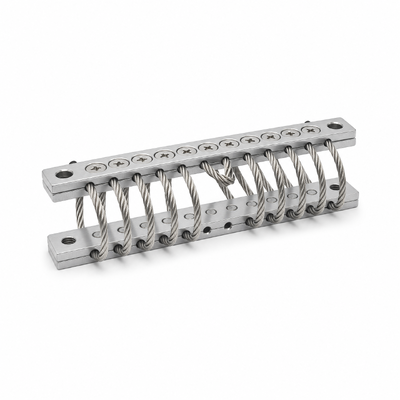

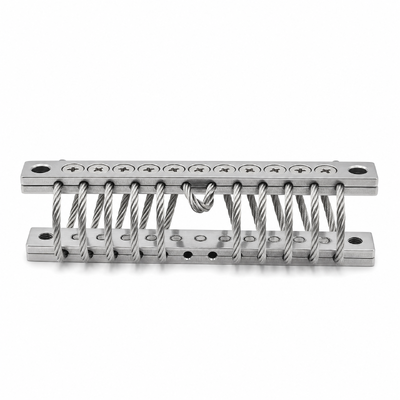

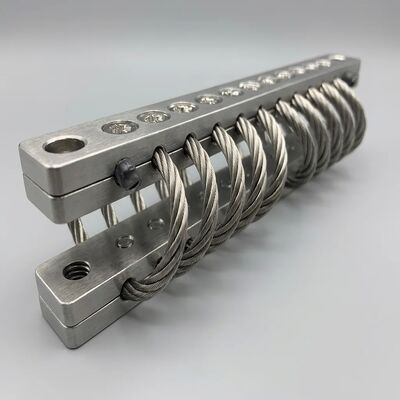

JGX-0240D-4.5A Tel Halatı Titreşim İzolatörü — Çok Eksenli Endüstriyel Sönümleme Çözümü

JGX-0240D-4.5A, hassas mühendislikle üretilmiş bir tel halatı titreşim izolatörüdür veçok eksenli büyük yer değiştirme emilimisağlaryanı sırafrekanstan bağımsız sönümleme performansı

sunar. 8 bobinli paslanmaz çelik 304 tel halatı mimarisi ve alüminyum alaşım 6061-T6 montaj blokları üzerine inşa edilen bu izolatör, sıkıştırma, kesme ve dönme eksenlerinde dinamik sapmaları aynı anda yönetir; bu da onu endüstriyel otomasyon, ağır nakliye, enerji üretimi ve hassas üretim ortamlarında ekipman koruması için güvenilir bir seçim haline getirir.

Teknik Özellikler	Parametre	Ölçülen Değer
Alüminyum Alaşım 6061-T6	Sönümleme Oranı	≥15%
≥15%	Doğal Frekans Aralığı	5-15 Hz
Süpürmeli sinüs uyarımı	Rezonansta Yalıtım Verimliliği	≥85%
İletkenlik ölçümü	Çalışma Sıcaklığı	-70°C ila +200°C
Isıl oda döngüsü	Yorulma Ömrü	Nominal yükte >10⁷ döngü
Hızlandırılmış sinüzoidal test	10⁶ Döngü Sonrası Kayma	< 3%

Sürekli izleme

Her üretim partisi, ISO 10816 ve ISO 1940 yönergelerine göre rastgele örnekleme doğrulamasına tabi tutulur. İletkenlik eğrileri ve sönümleme katsayıları belgelenmiştir ve talep üzerine temin edilebilir.

Uygulama Senaryoları

Endüstriyel Otomasyon

CNC işleme merkezleri, robotik çalışma hücreleri ve otomatik muayene istasyonları, yüksek hızlı çalışma döngüleri sırasında konumlandırma doğruluğunu koruyan çok eksenli titreşim yalıtımından yararlanır.

Ağır Nakliye ve Lojistik

Kamyonlar, vagonlar ve malzeme taşıma araçlarındaki yerleşik elektronikler, telemetri üniteleri ve izleme ekipmanları, yol kaynaklı şoklara ve sürekli düşük frekanslı titreşimlere karşı sağlam titreşim koruması gerektirir.

Enerji ve Güç Üretimi

Dönen makinelere yakın kurulan jeneratör seti enstrümantasyonu, türbin izleme modülleri ve güç koşullandırma üniteleri, frekanstan bağımsız yalıtım gerektiren geniş spektrumlu titreşimlere maruz kalır.

Hassas Ölçüm ve Laboratuvar

Analitik teraziler, lazer interferometreleri ve optik ölçüm sistemleri, ortam bina titreşimlerinden ve yakındaki ekipman parazitlerinden ayrıldığında daha yüksek ölçüm tekrarlanabilirliği elde eder.

Teknik Özellikler	Parametre
Özellik	Model Numarası
JGX-0240D-4.5A	Tel Halatı Çapı
4.5 mm	Bobin Sayısı
8	Yük Kapasitesi (Sıkıştırma)
0.5-2.5 kg	Yük Kapasitesi (Kesme)
0.3-1.8 kg	Tel Halatı Malzemesi
Paslanmaz Çelik 304	Montaj Bloğu Malzemesi
Alüminyum Alaşım 6061-T6	Sönümleme Oranı
≥15%	Doğal Frekans Aralığı
5-15 Hz	Yalıtım Verimliliği
Rezonansta ≥85%	Montaj Dişi
M5	Birim Ağırlığı
Yaklaşık 35 g	Yüzey İşlem
Elektro cilalı	Uyumluluk

ISO 10816, ISO 1940

Sıkça Sorulan Sorular

Tel halatı sönümlemesi, kauçuk veya yaylı izolatörlerden nasıl farklıdır?

Tel halatı izolatörleri, bireysel tel teller arasındaki kuru sürtünme sönümlemesini kullanır, bu da doğası gereği frekanstan bağımsız ve sıcaklığa dayanıklıdır. Kauçuk izolatörler, frekansa ve sıcaklığa bağlı sertlik değişiklikleri gösterir. Metal yaylı izolatörler ihmal edilebilir düzeyde doğal sönümleme sağlar ve genellikle harici sönümleyiciler gerektirir. Tel halatı, yapısal destek ve sönümlemeyi tek bir pasif eleman içinde birleştirir.

JGX-0240D-4.5A'nın beklenen hizmet ömrü nedir?

Laboratuvar testleri, nominal yükte 10 milyondan fazla döngüye ulaşan yorulma ömrünü %3'ten az performans kayması ile göstermektedir. Normal endüstriyel çalışma koşulları altında, değiştirme önerilmeden önce tipik olarak 8-12 yıllık bir hizmet ömrü beklenir.

Bu izolatör dış mekan kurulumlarında kullanılabilir mi?
