Şiddetli Mekanik Titreşimi ve Yapısal Gürültü Kirliliğini Ortadan Kaldırın

Modern ticari binalarda ve ağır sanayi tesislerinde yapıdan kaynaklanan gürültü, kalıcı ve maliyetli bir mühendislik sorunudur. Yüksek frekanslı motor uğultuları, düşük frekanslı pompa titreşimleri ve pistonlu kompresör şokları doğrudan beton zeminlere aktarılır. Bu enerji katı kaynaklı ses dalgaları olarak bina kolonları boyunca ilerleyerek tüm kat planlarını titretir, gürültü şikayetlerine, boru bağlantılarının gevşemesine ve yüksek hassasiyetli ekipmanların bozulmasına neden olur.
Eğer uğraşıyorsanız:
Yapısal Gürültü İletimi: Mekanik ekipman odalarından zemin döşemeleri yoluyla ofislere veya konut alanlarına yayılan düşük frekanslı gümbürtü ve uğultu.
HVAC Boru Bağlantı Gerilimi: Su pompalarında veya soğutucularda borunun yorulmasına neden olan, sıvı sızıntılarına ve kaynak çatlaklarına yol açan şiddetli titreşim.
Cihaz Kalibrasyon Kaybı: Hassas laboratuvar terazileri veya zemin titreşimlerini kaydeden optik sensörler, güvenilir olmayan okumalara neden olur.
Hoan 100301 Modüler Kauçuk Titreşim Yalıtım Pedleri, en üst düzey profesyonel dekuplaj çözümünü temsil eder. Birinci sınıf vulkanize elastomerlerden tasarlanan bu ağır hizmet tipi "waffle" ped serisi, yapısal enerjiyi emmek ve fısıltı sessizliğinde makine işlemleri elde etmek için esnek, istiflenmiş konfigürasyondan yararlanır.

Ürün Galerisi

100301 serimiz, kaymayı önleyen, dinamik sapmayı artıran ve eşit yük dağılımını garanti eden özel olarak tasarlanmış çift taraflı bir waffle tasarımına sahiptir.

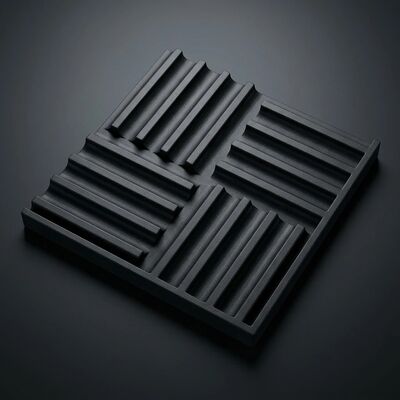

1. Hoan 100301 Modüler Kauçuk Titreşim Pedi (Standart Yapılandırma)

Çok yönlü vakum cepleri oluşturan yüksek performanslı waffle dokusuna sahip bu ped, olağanüstü statik sürtünme ve şok yalıtımı sunar.(Şekil 1: Hoan 100301 Waffle Titreşim Önleyici Lastik Ped-Esnek boyutlandırma için modüler kilitleme bağlantılarına sahip hassas kalıplanmış doğal kauçuk.)

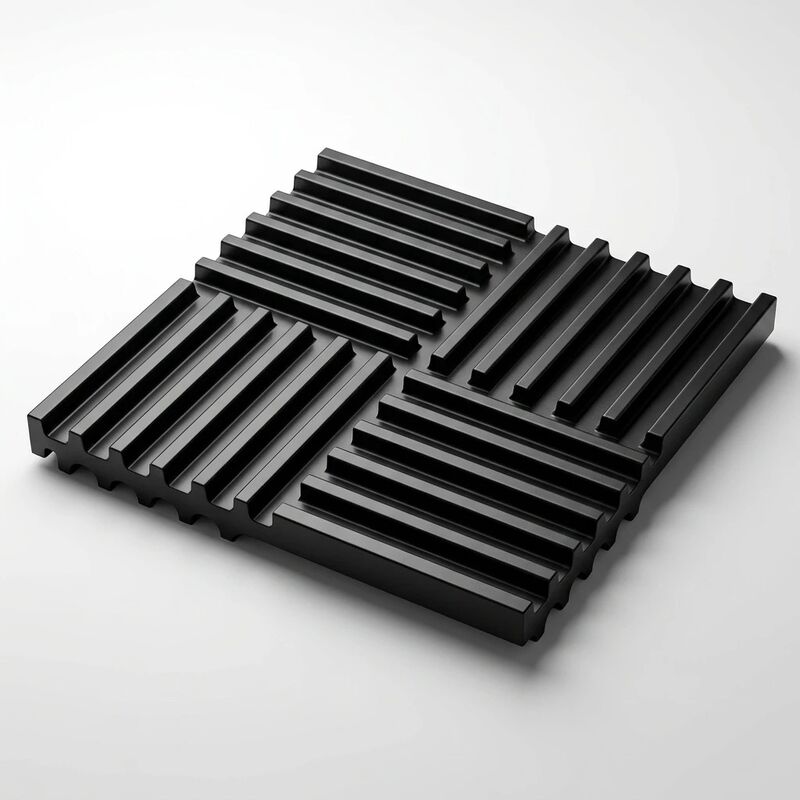

2. Izgara Yüzeyi ve Malzeme Kalitesi Detayı

Zorlu yapısal ortamlar için tasarlanmış tutarlı duvar kalınlığını ve yüksek yırtılma direncini gösteren yüksek dereceli vulkanize elastomerimizi vurgulayan yakından bir görünüm.(Şekil 2: Yüzey Profili Detayı-Yoğun waffle ızgarası, optimum kesme özellikleri sağlar ve pedin altında nem veya yağ birikmesini önler.)

Temel Özelliklerin Avantajları

Modüler Kilitli Döşeme Tasarımı:Standart tek bloğun kapladığı alan 85 mm x 85 mm x 20 mm ölçülerindedir. Bireysel bloklar, herhangi bir ekipman tabanına uyacak şekilde daha büyük paspaslara sorunsuz bir şekilde bağlanabilir veya kenar stabilitesini veya yük değerini kaybetmeden bir maket bıçağıyla yerinde kesilebilir.
İstiflenebilir Çok Katmanlı Performans (1 ila 4 Katman):Titreşim izolasyonunuzu kolayca ölçeklendirin. 100301, 4 kat yüksekliğe kadar istiflenmiş kurulumları destekler (toplam yükseklikler: 20 mm, 43 mm, 66 mm ve 89 mm). Sistem, sıkıştırma yüklerini dağıtmak için katmanların arasına 3 mm galvanizli çelik plakalar yerleştirerek, maksimum düşük frekans koruması için doğal frekansını dikkate değer bir 5,3 Hz'ye düşürür.
Yüksek Sönümleyici Doğal Kauçuk Formülasyonu:Özel olarak harmanlanmış NR (Doğal Kauçuk), Neopren veya EPDM üstün enerji dağıtımı sağlar. Yüksek frekanslı mikro şokların %99'una kadar emer, bu da onu yüksek hızlı motorlar, jeneratörler ve endüstriyel soğutucular için mükemmel kılar.Sayı Sistemi:
İlk Hane (Sertlik):örneğin 6, 60 Shore A'yı (Standart) temsil eder. İsteğe bağlı yumuşak 4 (40 Shore A) veya ekstra sert 8 (80 Shore A) özelleştirilebilir.
İkinci Hane (Bloklar):Kaplama alanı konfigürasyonunu tanımlar (1 = 1 blok, 2 = 2 blok, 4 = 4 blok, 6 = 6 blok, 8 = 8 blok).
Kısa çizgiden sonraki üçüncü rakam (Katmanlar):Yığılmış katmanların sayısını belirtir (1 ila 4 katman, 3 mm'lik yük dağıtım plakalarıyla ayrılmış).

Yüksek Kimyasal Ortam Direnci:UV radyasyonuna, ozona, mois'e dayanacak şekilde formüle edilmiştirYağlara veya endüstriyel greslere orta derecede maruz kalma ve zorlu ortamlarda 10 yıldan fazla bakım gerektirmeyen hizmet ömrü sağlar.

Ayrıntılı Özellikler (Hoan 100301 Serisi - 60 Shore A Sertliği)

Aşağıdaki tablo, standart 40, 60 ve 80 Shore A ürün ailesi için (temel olarak 60 Shore A kullanılarak) tüm teknik özelliklerin ayrıntılarını vermektedir. Bu parametreler güvenilir mekanik hesaplamalar sağlamak üzere tamamen sertifikalıdır:

Teknik Uygulamalar

Hoan 100301 modüler titreşim yastıklarına, hem yüksek frekanslı makine gürültüsünü hem de düşük frekanslı ağır darbeleri izole etme konusunda akustik danışmanları, MEP yüklenicileri ve makine üreticileri tarafından dünya çapında güvenilmektedir.
HVAC Sistemleri Soğutma Kuleleri:Titreşimlerin beton yapılarda yankılanmasını önlemek için çatıya monte klima santralleri (AHU'lar), soğutucular ve evaporatif kondenserlerin altına yerleştirmek için idealdir. Ağır Akışkan Su Pompaları ve Fanlar: Yüksek hacimli sirkülasyonlu su pompalarını ve santrifüj fanlarını birbirinden ayırarak yapısal boruları yorulma çatlamasına karşı korur.
Pistonlu Hava Kompresörleri:Yüksek enerjili dikey ve yatay dengesiz kuvvetleri emer, sert zemin sabitlemesine gerek kalmadan kompresör kızaklarını dengeler.
Hassas Laboratuvar Temel Yatakları:Yüksek büyütmeli elektron mikroskoplarını, koordinat ölçüm makinelerini (CMM'ler) ve optik masaları ortamdaki zemin titreşimlerinden korur.
Mimari Yüzer Zeminler Akustik Odalar:Tiyatro zeminlerinin, otel jeneratör odalarının, kayıt stüdyolarının ve mekanik tesis odalarının yapımında yüksek verimli akustik ayrıştırma sağlamak için sıklıkla kullanılır.
