Hoan 100611 Ağır Güçlü Makine Aracı Kauçuk Şok emici yastıklarQ235 Çelik güçlendirilmiş titreşim önleyici yastıklar

Hoan 100611 Ağır Hizmet Takım Tezgahı Kauçuk Amortisör PedleriQ235 Çelik Takviyeli Titreşim Önleyici Pedler

Yıkıcı Zemin Şokunu, Makine Kaymasını ve Beton Yorgunluğunu Kaynağında Durdurun

Yüksek verimli üretim tesislerinde, hidrolik presler, CNC merkezleri, damgalama presleri ve dövme çekiçleri gibi ağır iş makineleri muazzam kinetik enerji üretir. Kontrol edilmediğinde, bu devasa şok dalgaları katı kaynaklı titreşim olarak doğrudan tesisin beton temeline yayılır. Zamanla bu durum yapısal çatlamaya, pahalı makine bileşenlerinin hızla aşınmasına, takım hassasiyetinde kritik kayıplara ve endüstriyel güvenlik standartlarını ihlal eden sağır edici bir akustik uğultuya yol açar.
Tesisiniz bu yüksek riskli operasyonel risklerle karşı karşıya mı?
Beton ve Bina Hasarı:Beton zemin döşemelerini ufalayan, çevredeki yapısal kolonlara zarar veren ve zemine sabitlenmiş cıvataları gevşeten tekrarlanan mikro darbeler.
Takım Hassasiyeti Kaybı:Yüksek frekanslı titreşim, takımın takırdamasına neden olur, bu da kötü yüzey kalitesine, yanlış hizalanmış CNC koordinat yollarına ve iş parçalarının reddedilmesine neden olur.
Şiddetli Akustik Rezonans:Düşük frekanslı darbe dalgaları zeminde dolaşarak havada taşınan ses olarak yeniden yayılarak yüksek desibelli bir ortama ve operatörün yorulmasına neden olur.
Makine Yürüyüşü ve Yer Değiştirme:Demirlenmemiş ağır ekipmanlar yavaşça belirlenen noktadan uzaklaşıyor, operatörün güvenliğini tehdit ediyor ve besleme hatlarını kesiyor.
Hoan 100611 Tipi Ağır Hizmet Takım Tezgahı Kauçuk Amortisör Pedleri, tavizsiz bir profesyonel dekuplaj çözümü sunar. Aşırı yük ortamları için özel olarak tasarlanmış Hoan 100611serisi, birinci sınıf vulkanize doğal kauçuğun yüksek elastikliğini, yerleşik Q235 yapısal çelik plakanın aşırı yük taşıma sertliğiyle birleştirir.

Ürün Galerisi

Hoan 100611 serisi, çok büyük statik yükleri ve şiddetli dinamik darbeleri kaldıracak şekilde tasarlanmış olup, maksimum stabilite ve ayırma performansı sağlamak üzere benzersiz bir çift taraflı yapı ile tasarlanmıştır.
1. Hoan 100611 Ağır Hizmet Amortisör Pedi (Standart Yapılandırma)

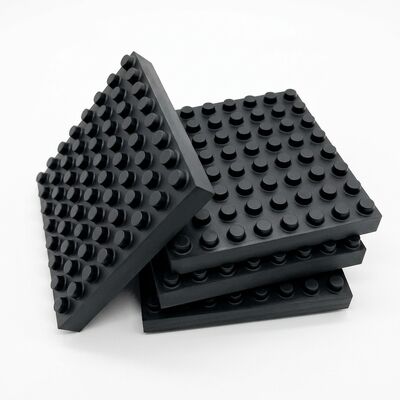

Üst yüzey, makinenin temel ağırlığını dağıtmak, yerel gerilim yoğunlaşmasını önlemek ve mükemmel hizalama sağlamak için düzgün ve sağlam bir arayüz sağlar.(Şekil 1: ALJ48 Ağır Hizmet Takım Tezgahı Lastiği Amortisör Pedi Ağır hizmet vulkanize doğal kauçuğa ve dahili yapısal çelik takviyeye sahiptir.)

2. Yüksek Performanslı Alt Profil Pratik Montaj Görünümü

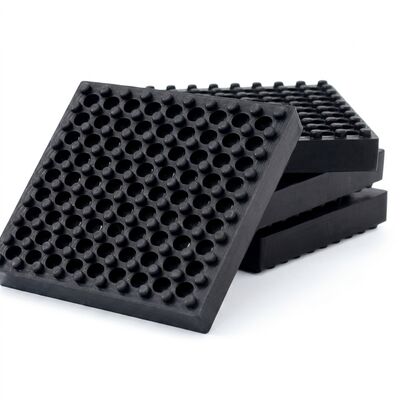

Gelişmiş mühendislik ürünü alt profili vurgulayan, derin delikli pnömatik hazne matrisini, kaymayı önleyici çıkıntıları ve ağır makine ve ekipmanlar altında gerçek dünyadaki kurulum çok yönlülüğünü gösteren yakın çekim bir görünüm.(Şekil 2: Özel Olarak Tasarlanmış Alt Profil - Çok noktalı derin delikli vakum kapları ve çıkıntılar, maksimum yanal kavrama sağlarken sönümleme verimliliğini çoğaltmak için hava ceplerini hapseder.)

Temel Özelliklerin Avantajları

Dahili Q235 Yapısal Çelik Levha:Katı lastik pedlerin çoğu, ağır makine temelleri altında ciddi lokal gerilim, şişkinlik ve kesme yırtılmasına maruz kalır. Hoan 100611 serisi, ağır hizmet tipi, kumlanmış Q235 çelik plakayı çekirdeğine entegre eder. Bu yapısal parça, büyük dikey kuvvetleri tüm elastomer gövde boyunca eşit bir şekilde yayarak, kesme arızasını önleyerek ve makinenin mükemmel şekilde düz kalmasını sağlayarak bir yük dengeleyici görevi görür.
Gelişmiş Derin Delikli Çıkıntılı Alt:Alt yüzey, yükseltilmiş eşmerkezli çıkıntılarla çevrelenen derin, silindirik kabartma deliklerinden oluşan bir matris ile tasarlanmıştır. Bu geometri iki hayati mühendislik işlevine hizmet eder:
A. Şekil Faktörü Optimizasyonu:Kauçuk hacimce neredeyse sıkıştırılamaz olduğundan (o ≈ 0,5 Poisson oranı), şişkinlik için alana ihtiyaç duyar. Derin delikler, dinamik sapmayı optimize ederek dahili bir genleşme hacmi sağlar.
B. Pnömatik Şok Zayıflatma:Derin boşluklarda sıkışıp kalan hava, ikincil bir hava yayı görevi görür. Ani darbeler altında, hava pnömatik olarak sıkıştırılır, yüksek genlikli şok dalgalarını emer ve katı kaynaklı sesin yayılmasını engeller.
C. Yüksek Sürtünmeli Kavrama:Çevredeki çıkıntılar, ağır hizmet emiş sınırları görevi görerek, agresif kimyasal yapıştırıcılar olmadan makinenin sürüklenmesini ortadan kaldırmak için statik sürtünmeyi ve beton zeminlerle mekanik kenetlenmeyi artırır.
Aşırı Yüke Uyarlanabilirlik (30 Kg'dan 6000 Kg'a):5 farklı modeli kapsayan Hoan 100611 serisi inanılmaz derecede geniş bir uygulama aralığı sunar. İster ticari bir koşu bandını ister çok tonlu bir CNC freze merkezini izole ediyor olsun, fiziksel boyutlar ve nominal kapasiteler, özel mühendislik gereksinimlerinize uyacak şekilde mükemmel şekilde ölçeklendirilmiştir.
Yüksek Sönümlemeli, Endüstriyel Sınıf Elastomer:Yüksek dereceli, kükürtle vulkanize edilmiş doğal kauçuk (NR) bileşiğinden formüle edilen bu ped, olağanüstü esneklik ve düşük sürünme sağlar. Yırtılma yayılmasına, ısıyla yaşlanmaya, ozona ve neme karşı oldukça dirençlidir ve sürekli yük altında 10 yıldan fazla hizmet ömrünü garanti eder.

Ayrıntılı Özellikler

Aşağıdaki tablo Hoan 100611 ürün ailesi için kesin mühendislik parametrelerini göstermektedir. Bu değerler, profesyonel yapısal hesaplamaları ve makine kurulum planlamasını desteklemek üzere onaylanmıştır:

4 Profesyonel Kurulum Yöntemi

Çeşitli makine tasarımlarına, zemin tiplerine ve dinamik kuvvet vektörlerine uyum sağlamak için Hoan 100611 serisi dört farklı, sahada test edilmiş kurulum konfigürasyonunu destekler:
Yöntem 1: Doğrudan Ayak Altı Yerleştirme
Uygulama Kapsamı:Minimum yanal kuvvete sahip ve sert mekanik sabitlemeye gerek olmayan CNC torna tezgahları, taşlama makineleri, ticari koşu bantları ve yardımcı tesis ekipmanları için idealdir.
Prosedür:
A. Beton zemin yüzeyini gevşek kum, su ve kesme yağından arındırılmış olduğundan emin olarak iyice temizleyin.
B. Ağır hizmet tipi bir hidrolik kriko veya köprü kullanarak makine ayağını kaldırın.
C. Hoan 100611 pedini doğrudan makinenin dengeleme montajının veya destek ayağının merkezinin altına kaydırın.d. Makineyi yavaşça indirin ve ayağın yastığın düz üst kısmına dik olarak oturmasını sağlayın.

Yöntem 2: Cıvatalı Zemin Ankraj Montajı

Uygulama Kapsamı:Yüksek torklu endüstriyel karıştırıcılar, fanlar ve pistonlu pompalar gibi orta derecede yan yana kuvvetlere maruz kalan makineler için tasarlanmıştır.
Prosedür:
A. Hoan 100611 pedini makine ayağının altına yerleştirin ve orta noktasını beton zemin üzerinde işaretleyin.b. Pedi kenara çekin, betona bir pilot delik açın ve ağır hizmet tipi genişleme zemin ankraj cıvatasını takın.
C. Hoan 100611 pedini ankraj cıvatasının üzerine yeniden hizalayın.
D. Doğrudan metal-metal temasını ("akustik köprüleme") önlemek için makinenin montaj flanşının üstüne yumuşak, yüksek performanslı bir lastik rondela/izolasyon bileziği takın.
e. Yapısal cıvatayı makinenin montaj deliğinden ve lastik rondeladan geçirin, ardından zemin genleşme ankrajına geçirin. Esnek, titreşim yalıtımlı bir bağlantı oluşturmak için spesifikasyona göre sıkın.

Yöntem 3: Çok Katmanlı Seri Yığınlama
Uygulama Kapsamı:Son derece hassas bilimsel veya tıbbi test cihazları, yüksek çözünürlüklü optik masalar veya aşırı statik sapma ve ultra düşük doğal frekanslar gerektiren ekipmanlar (düşük frekanslı mikro sismik titreşimleri izole etmek için) için tasarlanmıştır.
Prosedür:
A. İlk Hoan 100611 pedini doğrudan beton levhanın üzerine yerleştirin.
B. İlk pedin üzerine 3 mm ila 5 mm kalınlığında sıcak daldırma galvanizli çelik sac (pedin LxW ayak izine tam olarak uyacak şekilde kesilmiş) yerleştirin. Bu sayfa yapısal bir bölücü görevi görür.c. Çelik ayırıcı tabakanın üzerine ikinci bir Hoan 100611 pedi yerleştirin.d. Gerektiği kadar tekrarlayın (en fazla 3 yığılmış katman). Ara çelik saclar basınç gerilimlerini dağıtır, elastomerin burkulmasını önler ve tertibatı yüksek yükler altında dönme açısından stabil tutar.

Yöntem4: Çevre Sınırlayıcılarla Zemin Ankrajı
Uygulama Kapsamı:Damgalama presleri, yüksek hızlı damgalama makasları ve hidrolik dövme makineleri gibi şiddetli, yüksek hızlı yanal darbelere ve büyük yatay kesme kuvvetlerine maruz kalan makineler için zorunludur.
Prosedür:
A. Muazzam dikey statik ve dinamik sıkıştırmayla başa çıkmak için Hoan 100611 pedlerini Yöntem 1'i izleyerek doğrudan ana makine taban çerçevesinin altına takın.
B. Makine taban çerçevesinin dört köşesini hemen çevreleyen beton zemine bağımsız, sert çelik sınırlayıcılar veya "durdurucular" takın.
C. Bu çevre sınırlayıcıları ağır hizmet tipi mekanik ankraj cıvatalarını kullanarak zemine sabitleyin.d. Çelik çevre sınırlayıcılar ile makine çerçevesi arasına yüksek dayanıklılığa sahip bir lastik dolgu tabakası veya dikey bir Hoan 100611 ped yerleştirin. Bu, strok tersleri sırasında büyük yanal atalet kuvvetlerini emer ve makinenin zıplamasını, yürümesini veya devrilmesini önler.

Evrensel Uygulamalar

Hoan 100611 serisine dünya çapında yüksek yoğunluklu endüstriyel, ticari ve yapısal mühendislik projelerinde güvenilmektedir:
Hassas CNC İşleme Merkezleri:Mikron altı boyutsal kararlılık gerektiren torna tezgahları, freze makineleri, delik açma tezgahları ve elektrikli deşarj makineleri (EDM).
Yüksek Hızlı Damgalama Delme Presleri:Devasa döngüsel dinamik şok dalgalarını izole ederek tesis levhasını korur ve komşu ofislere titreşim iletimini önler.
Ağır Hidrolik Presler Dövme Makineleri:Yüksek genlikli dikey yük artışlarını emerek temeli yorulma çatlamalarından korur.
Ticari Spor Salonu Koşu Bantları:Tekrarlayan ayak darbesi şokunu izole ederek şiddetli yapısal davul sesinin konut tavanlarına veya bitişik ofislere yayılmasını önler.
Kesme Bükme Ekipmanları:Metal plakanın kırılması ve yüksek torklu bükme döngüleri sırasında oluşan ani mekanik geri esneme kuvvetlerini emer.
Ağır HVAC Tesis Odaları:Çok tonlu su soğutucularını, endüstriyel soğutma kulelerini ve ağır döner hava kompresörlerini ayırır.
